负环管片拆除施工方案VIP免费

负环管片拆除施工方案_第1页
1/11

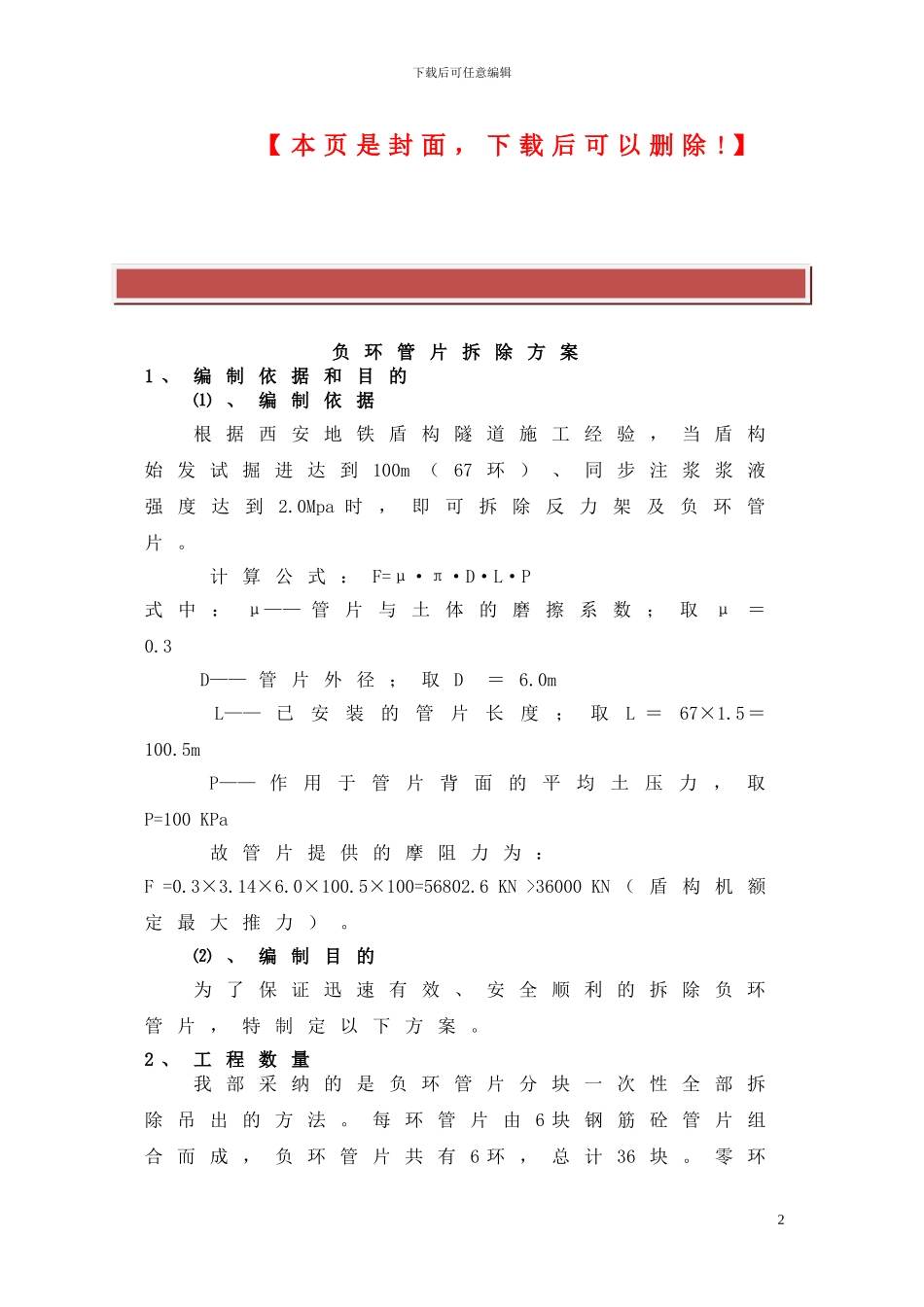

负环管片拆除施工方案_第2页
2/11

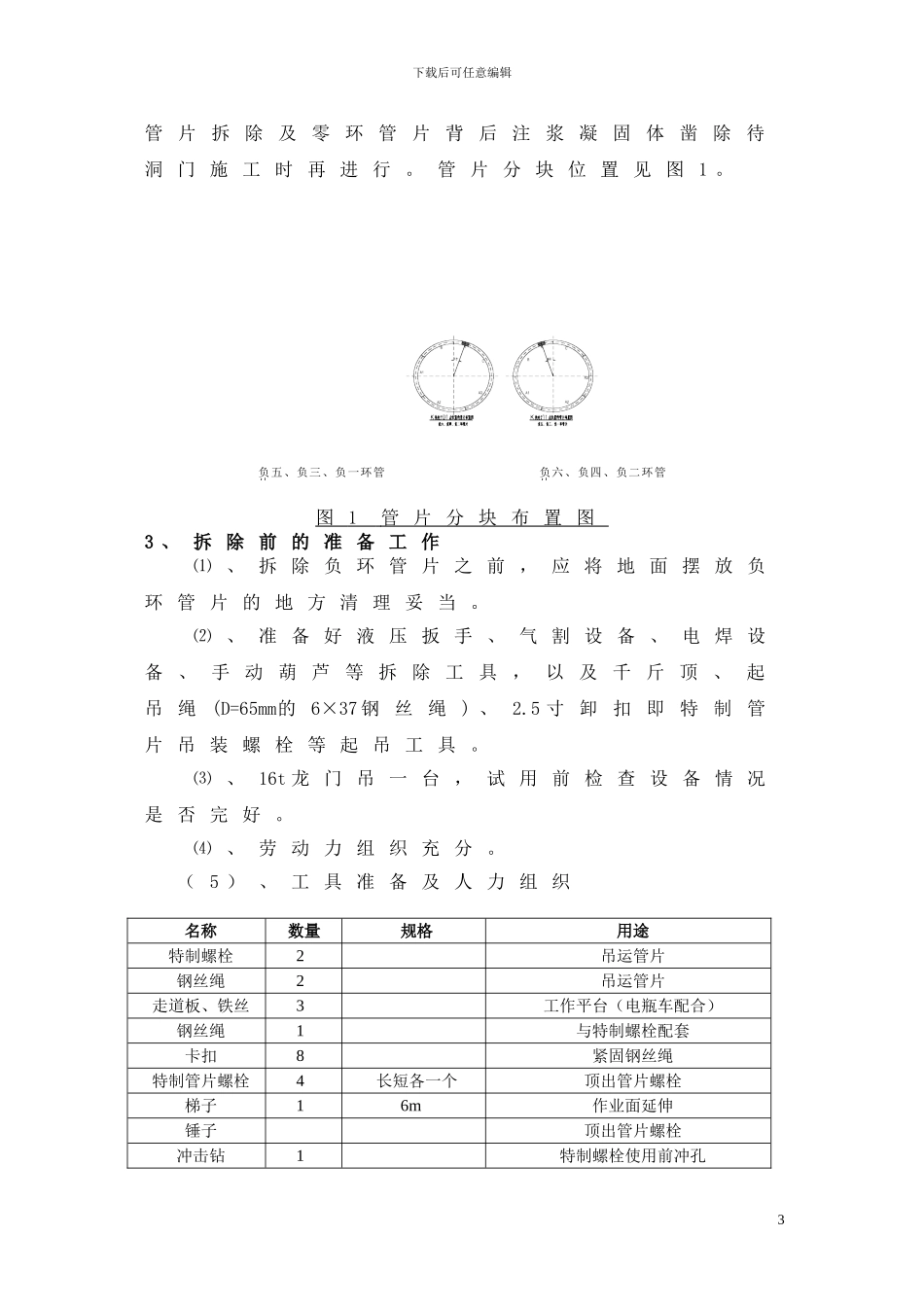

负环管片拆除施工方案_第3页
3/11
下载后可任意编辑 精品文档下载 1最新资料,word 文档,可以自由编辑!!下载后可任意编辑【 本 页 是 封 面 , 下 载 后 可 以 删 除 ! 】负 环 管 片 拆 除 方 案1 、 编 制 依 据 和 目 的⑴ 、 编 制 依 据根 据 西 安 地 铁 盾 构 隧 道 施 工 经 验 , 当 盾 构始 发 试 掘 进 达 到 100m ( 67 环 ) 、 同 步 注 浆 浆 液强 度 达 到2.0Mpa 时 , 即 可 拆 除 反 力 架 及 负 环 管片 。 计 算 公 式 : F=μ·π·D·L·P式 中 :μ—— 管 片 与 土 体 的 磨 擦 系 数 ; 取μ=0.3 D—— 管 片 外 径 ; 取 D = 6.0m L—— 已安装的管片长度;取L =67×1.5=100.5m P—— 作用于管片背面的平均土压力,取P=100 KPa 故 管 片 提 供 的 摩 阻 力 为 :F =0.3×3.14×6.0×100.5×100=56802.6 KN >36000 KN ( 盾 构 机 额定 最 大 推 力 ) 。⑵ 、 编 制 目 的为 了 保 证 迅 速 有 效 、 安 全 顺 利 的 拆 除 负 环管 片 , 特 制 定 以 下 方 案 。2 、 工 程 数 量我 部 采 纳 的 是 负 环 管 片 分 块 一 次 性 全 部 拆除 吊 出 的 方 法 。 每 环 管 片 由 6 块 钢 筋 砼 管 片 组合 而 成 , 负 环 管 片 共 有 6 环 , 总 计 36 块 。 零 环2下载后可任意编辑管 片 拆 除 及 零 环 管 片 背 后 注 浆 凝 固 体 凿 除 待洞 门 施 工 时 再 进 行 。 管 片 分 块 位 置 见 图 1 。图 1 管 片 分 块 布 置 图 3 、 拆 除 前 的 准 备 工 作⑴ 、 拆 除 负 环 管 片 之 前 , 应 将 地 面 摆 放 负环 管 片 的 地 方 清 理 妥 当 。⑵ 、 准 备 好 液 压 扳 手 、 气 割 设 备 、 电 焊 设备 、 手 动 葫 芦 等 拆 除 工 具 , 以 及 千 斤 顶 、 起吊 绳(D=65mm的 6×37 钢 丝 绳) 、 2.5 寸 卸 扣 即 特 制 管片 吊 装 螺 栓 等 起 吊 工 具 。⑶ 、 16t 龙 门 吊 一 台 , 试 用 前 检 查 设 备 情 况是 否 完 好 。⑷ 、 劳 动 力 组 织 充 分 。( 5 ) 、 工 具 准 备 ...
