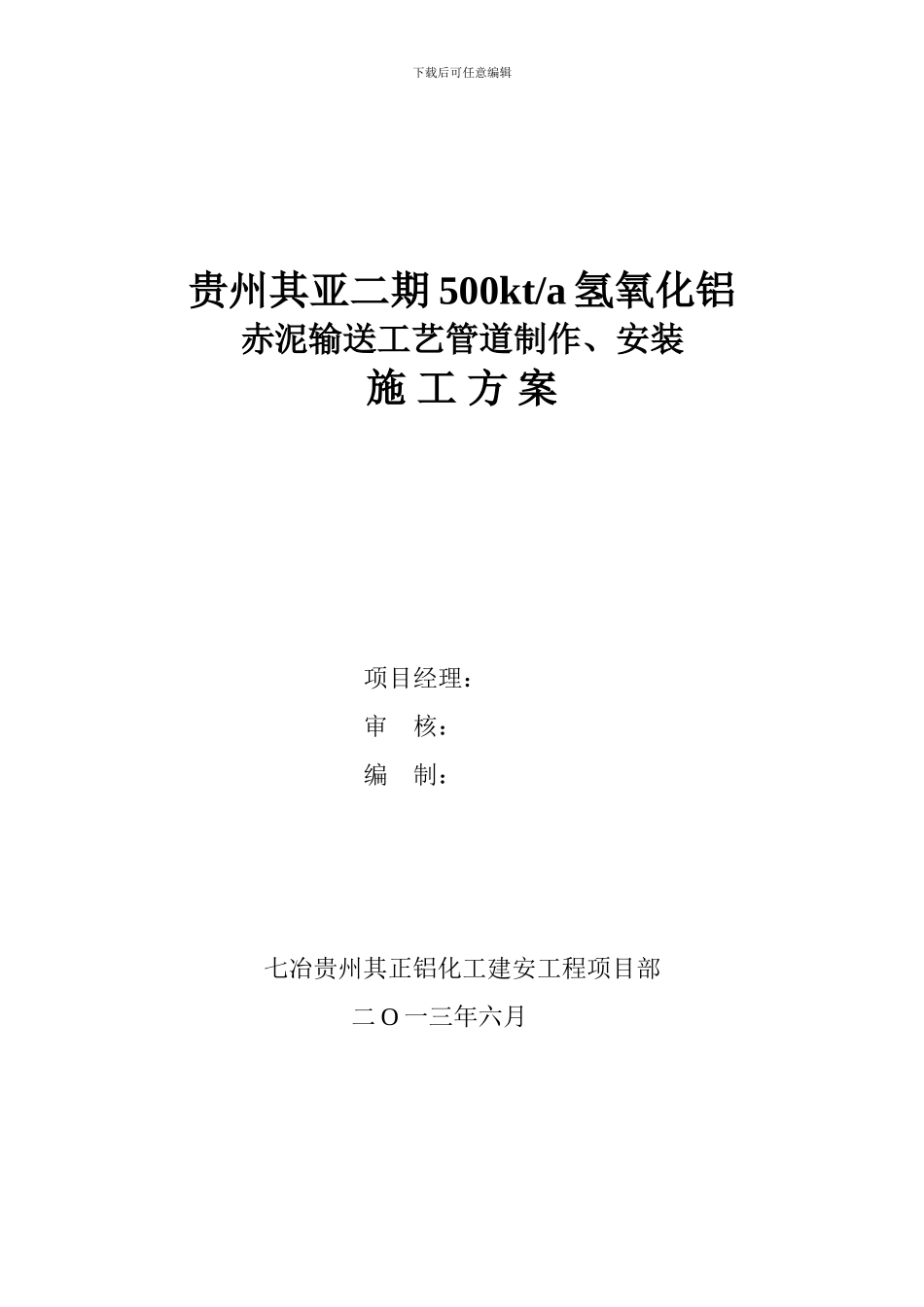

下载后可任意编辑贵州其亚二期 500kt/a 氢氧化铝赤泥输送工艺管道制作、安装施 工 方 案项目经理： 审 核： 编 制： 七冶贵州其正铝化工建安工程项目部二 O 一三年六月下载后可任意编辑目 录一、工程概况.......................................................................................- 3 -二、编制依据.......................................................................................- 3 -三、工艺管道主要施工方法及技术组织措施...................................- 4 -四、施工进度计划.............................................................................- 12 -五、保证工程质量及安全生产的措施.............................................- 12 -六、主要材料、机具及加工件的需要量计划.................................- 14 -七、劳动力需要量计划.....................................................................- 15 -2下载后可任意编辑赤泥输送管道制作、安装一、工程概况本工程为贵州其亚二期 500kt/a 氧化铝工程，赤泥输送工艺管道制作、安装分项工程。赤泥输送管线的主要作用是将提炼氢氧化铝后的废渣输送至赤泥大坝，并将原液搜集后输送回厂区，一期安装工程已经完成了输送及回流管道的安装，二期仅增加一根赤泥输送管道，管道公称直径为 DN200，随着输送距离的增加，管道壁厚随压力而变化。具体参数统计见下表：管号规格管架号工作压力水压试验压力压力等级G-1Ф219×98——40/36.0Mpa9.0Mpa中压Ф219×840/3——6/64.0Mpa6.0Mpa中压Ф219×76/6——33/102.5Mpa3.75Mpa中压Ф219×71/11——31/111.6Mpa2.4Mpa低压赤泥管线施工安装主要存在以下特点：1.管道施工距离长，总长约为 4.3Km。2.施工条件复杂，管线出厂区后，电源设置困难，材料倒运不便。3.爬山管道施工难度大，因赤泥管线一直曲折盘伸至山顶，自 6/6 管架一直到 31/11 管架均为爬山段，地势陡峭。二、编制依据（一）《工业金属管道工程施工法律规范》GB50235—2024；（二）《工业金属管道工程施工质量验收法律规范》GB50184-2024（三）《现场设备、工业管道焊接工程施工法律规范》GB50236—2024；（四）《现场设备、工业管道焊接工程施工质量验收法律规范》GB50683-2024（五）《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-91（六）《承压设备无损检测》JB/T4370-2024（七...
