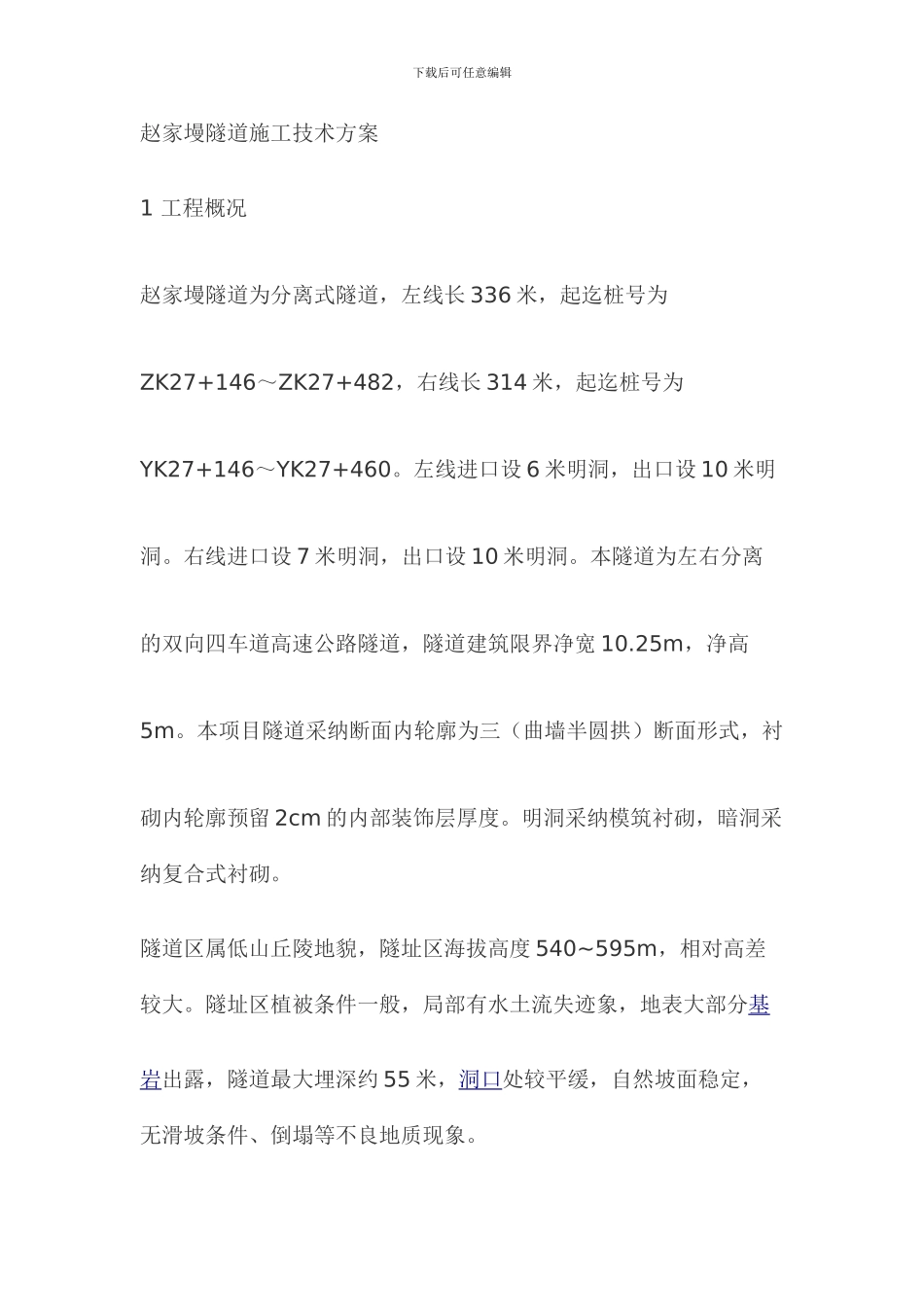

下载后可任意编辑赵家墁隧道施工技术方案1 工程概况赵家墁隧道为分离式隧道，左线长 336 米，起迄桩号为ZK27+146～ZK27+482，右线长 314 米，起迄桩号为YK27+146～YK27+460。左线进口设 6 米明洞，出口设 10 米明洞。右线进口设 7 米明洞，出口设 10 米明洞。本隧道为左右分离的双向四车道高速公路隧道，隧道建筑限界净宽 10.25m，净高5m。本项目隧道采纳断面内轮廓为三（曲墙半圆拱）断面形式，衬砌内轮廓预留 2cm 的内部装饰层厚度。明洞采纳模筑衬砌，暗洞采纳复合式衬砌。隧道区属低山丘陵地貌，隧址区海拔高度 540~595m，相对高差较大。隧址区植被条件一般，局部有水土流失迹象，地表大部分基岩出露，隧道最大埋深约 55 米，洞口处较平缓，自然坡面稳定，无滑坡条件、倒塌等不良地质现象。下载后可任意编辑隧道经过区分布第四系松散层和寒武纪基岩，下伏基层为泥盆系中统东岗组泥质粉砂岩夹灰岩、砂岩，分全～弱风化层。隧道穿越岩层分Ⅲ类、Ⅳ和Ⅴ类围岩，初步设计情况如下：赵家墁隧道围岩类别划分情况表 围岩类别 长 度 桩 号左线 Ⅴ类围岩 134m 桩号 ZK27+146~ZK27+198 和ZK27+400~ZK27+482 Ⅳ 类围岩 75m 桩号 ZK27+198~ZK27+233 和ZK27+360+ZK27+400Ⅲ 类围岩 127m 桩号 ZK27+233~ZK27+360右线 Ⅴ类围岩 115m 桩号 YK27+146~YK27+205和YK27+404~YK27+460Ⅳ 类围岩 83m 桩号 YK27+205~YK27+235 和YK27+351~YK27+404Ⅲ 类围岩 116m 桩号 YK27+235~YK27+351 下载后可任意编辑合计长度 Ⅴ类围岩 249m Ⅳ 类围岩 158m Ⅲ 类围岩 243m2 隧道总体施工方案1、隧道采纳新奥法进行施工。由两个隧道工程队分左右洞实行独头掘进。2、隧道各分部工程施工案（1）洞口开挖：采纳挖掘机开挖，自卸汽车运输。石方采纳人工钻眼小型松动爆破开挖。（2）洞身开挖及初期支护：本隧道所经地层为Ⅲ、Ⅳ、Ⅴ类围岩，洞口处均为Ⅴ类围岩，且覆盖层较薄，为了进洞施工安全，施工时根据实际情况，洞口段采纳小导管和管棚超前支护后再开挖，并在洞口处作 2 米的护拱。赵家墁隧道属中小跨度隧道洞内开挖Ⅲ类围岩在实行有效预加固措施后用全断面法开挖；Ⅳ类围岩地段采纳上下台阶开挖法、台阶之间的距离控制在 10~15m，Ⅴ类围岩采纳上下台阶预留核心土法开挖，各开挖面间距控制在 5~10；初期支护下载后可任意编辑采纳喷锚、挂网、架立型钢拱架等方法。出碴采纳装载机装碴、自卸汽车运输。（3）洞身...
