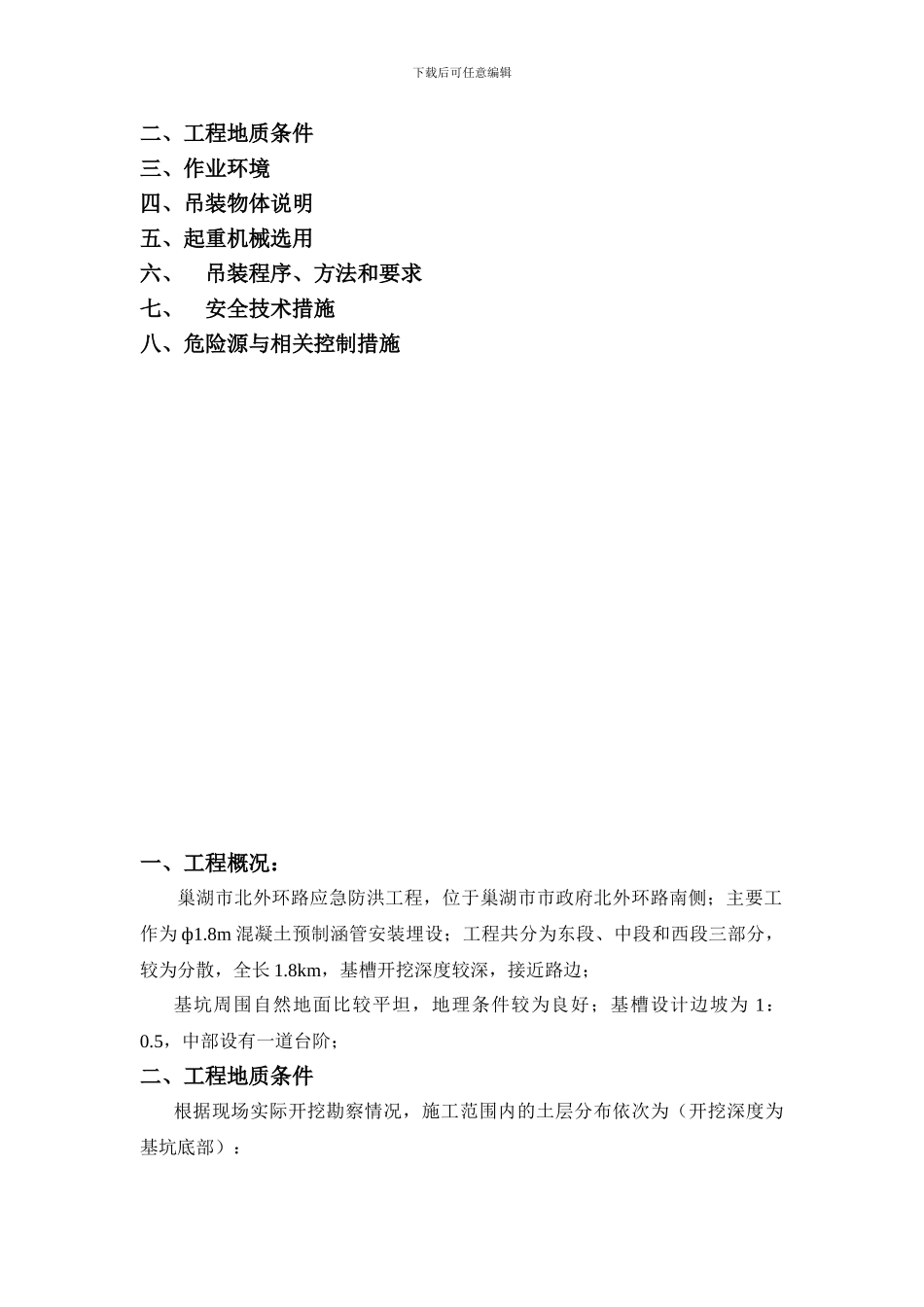

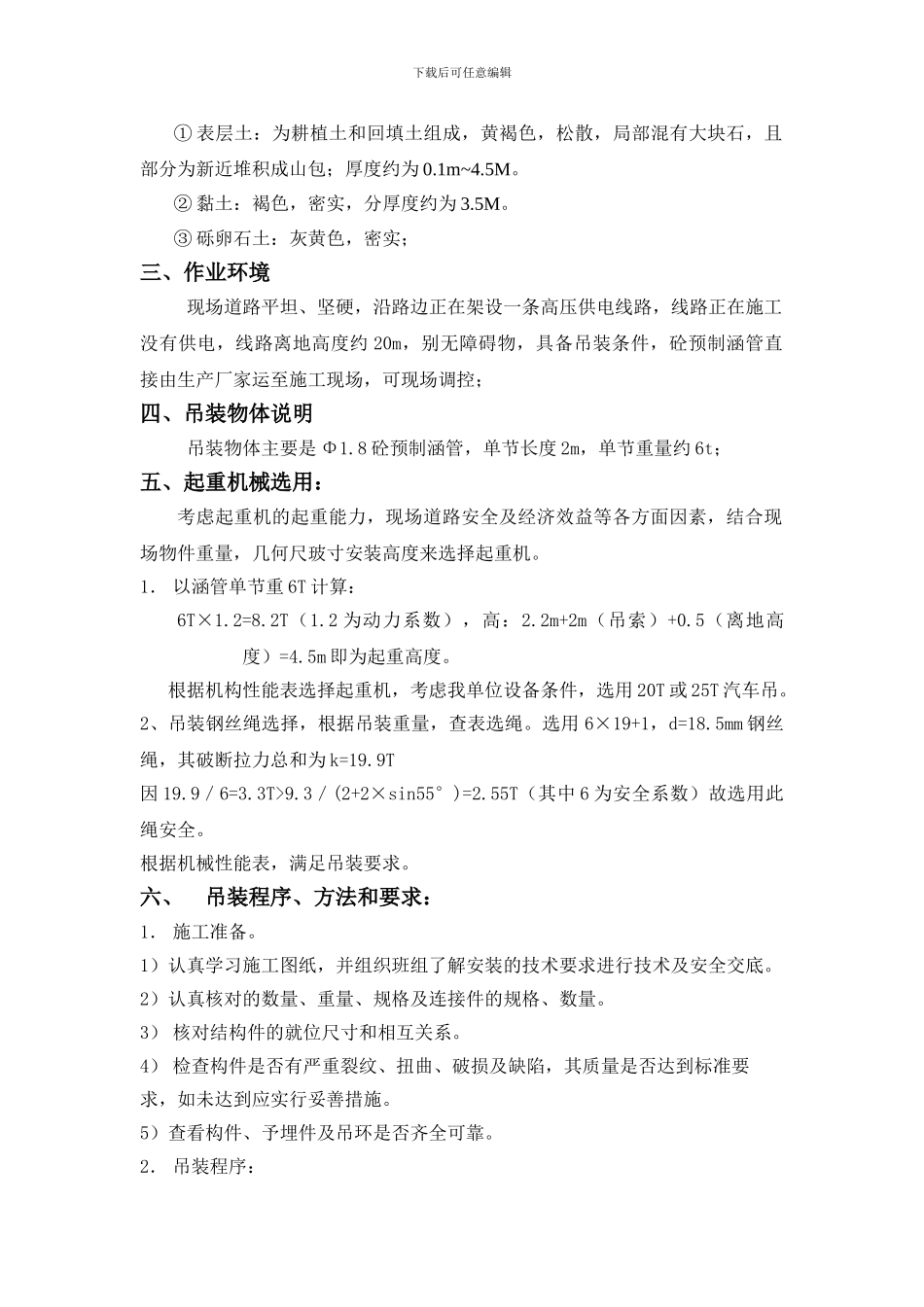

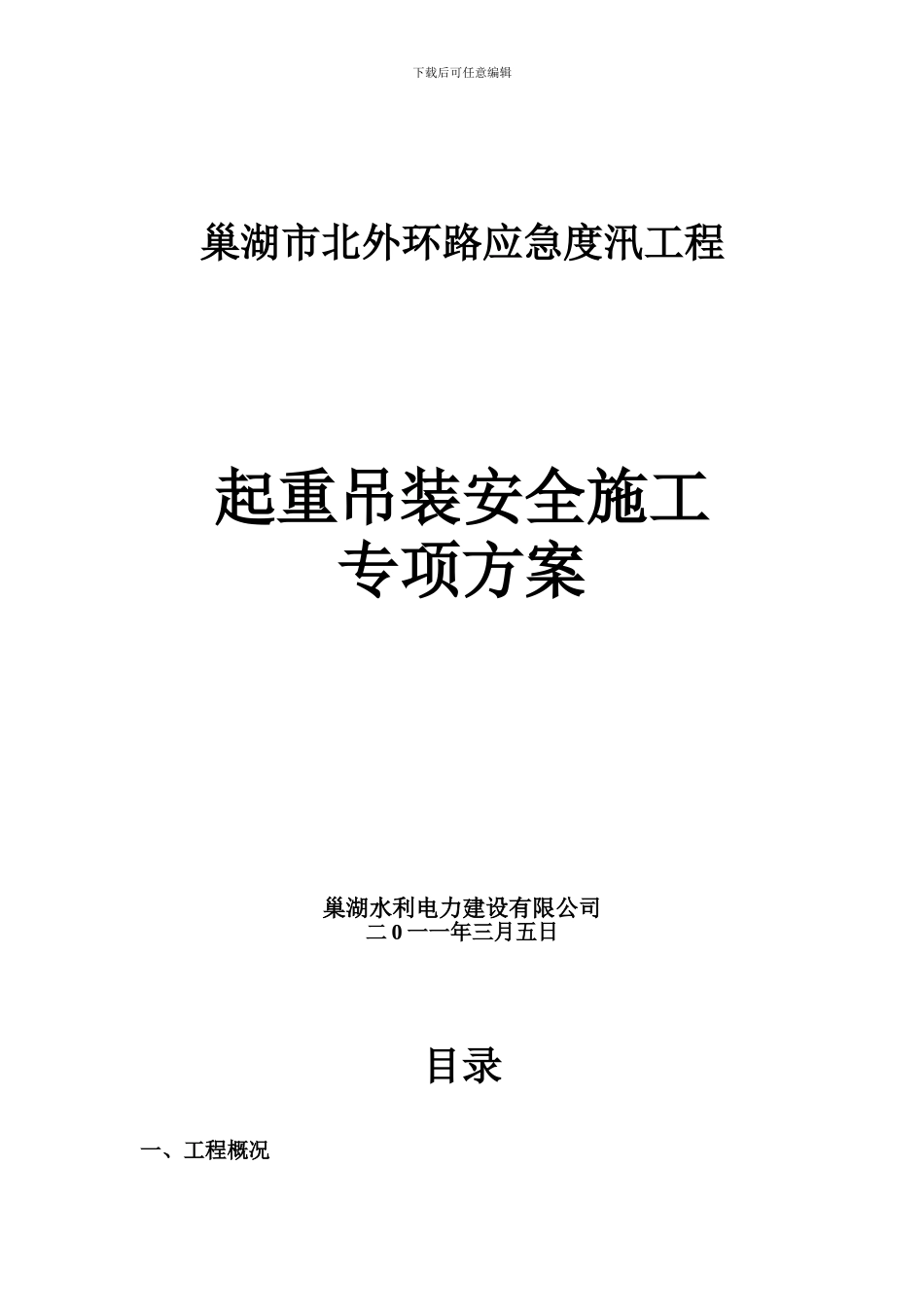

下载后可任意编辑巢湖市北外环路应急度汛工程起重吊装安全施工专项方案巢湖水利电力建设有限公司二 0 一一年三月五日目录一、工程概况下载后可任意编辑二、工程地质条件三、作业环境四、吊装物体说明五、起重机械选用六、吊装程序、方法和要求七、安全技术措施八、危险源与相关控制措施一、工程概况：巢湖市北外环路应急防洪工程，位于巢湖市市政府北外环路南侧；主要工作为 ф1.8m 混凝土预制涵管安装埋设；工程共分为东段、中段和西段三部分，较为分散，全长 1.8km，基槽开挖深度较深，接近路边；基坑周围自然地面比较平坦，地理条件较为良好；基槽设计边坡为 1：0.5，中部设有一道台阶；二、工程地质条件根据现场实际开挖勘察情况，施工范围内的土层分布依次为（开挖深度为基坑底部）：下载后可任意编辑① 表层土：为耕植土和回填土组成，黄褐色，松散，局部混有大块石，且部分为新近堆积成山包；厚度约为 0.1m~4.5M。② 黏土：褐色，密实，分厚度约为 3.5M。③ 砾卵石土：灰黄色，密实；三、作业环境现场道路平坦、坚硬，沿路边正在架设一条高压供电线路，线路正在施工没有供电，线路离地高度约 20m，别无障碍物，具备吊装条件，砼预制涵管直接由生产厂家运至施工现场，可现场调控；四、吊装物体说明 吊装物体主要是 Φ1.8 砼预制涵管，单节长度 2m，单节重量约 6t；五、起重机械选用：考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，结合现场物件重量，几何尺玻寸安装高度来选择起重机。1． 以涵管单节重 6T 计算：6T×1.2=8.2T（1.2 为动力系数），高：2.2m+2m（吊索）+0.5（离地高度）=4.5m 即为起重高度。根据机构性能表选择起重机，考虑我单位设备条件，选用 20T 或 25T 汽车吊。2、吊装钢丝绳选择，根据吊装重量，查表选绳。选用 6×19+1，d=18.5mm 钢丝绳，其破断拉力总和为 k=19.9T因 19.9／6=3.3T>9.3／(2+2×sin55°)=2.55T（其中 6 为安全系数）故选用此绳安全。根据机械性能表，满足吊装要求。六、吊装程序、方法和要求：1． 施工准备。1）认真学习施工图纸，并组织班组了解安装的技术要求进行技术及安全交底。2）认真核对的数量、重量、规格及连接件的规格、数量。3） 核对结构件的就位尺寸和相互关系。4） 检查构件是否有严重裂纹、扭曲、破损及缺陷，其质量是否达到标准要求，如未达到应实行妥善措施。5）查看构件、予埋件及吊环是否齐全可靠。2． 吊装程序：下载后可任意编...
