超前锚杆施工方案VIP免费

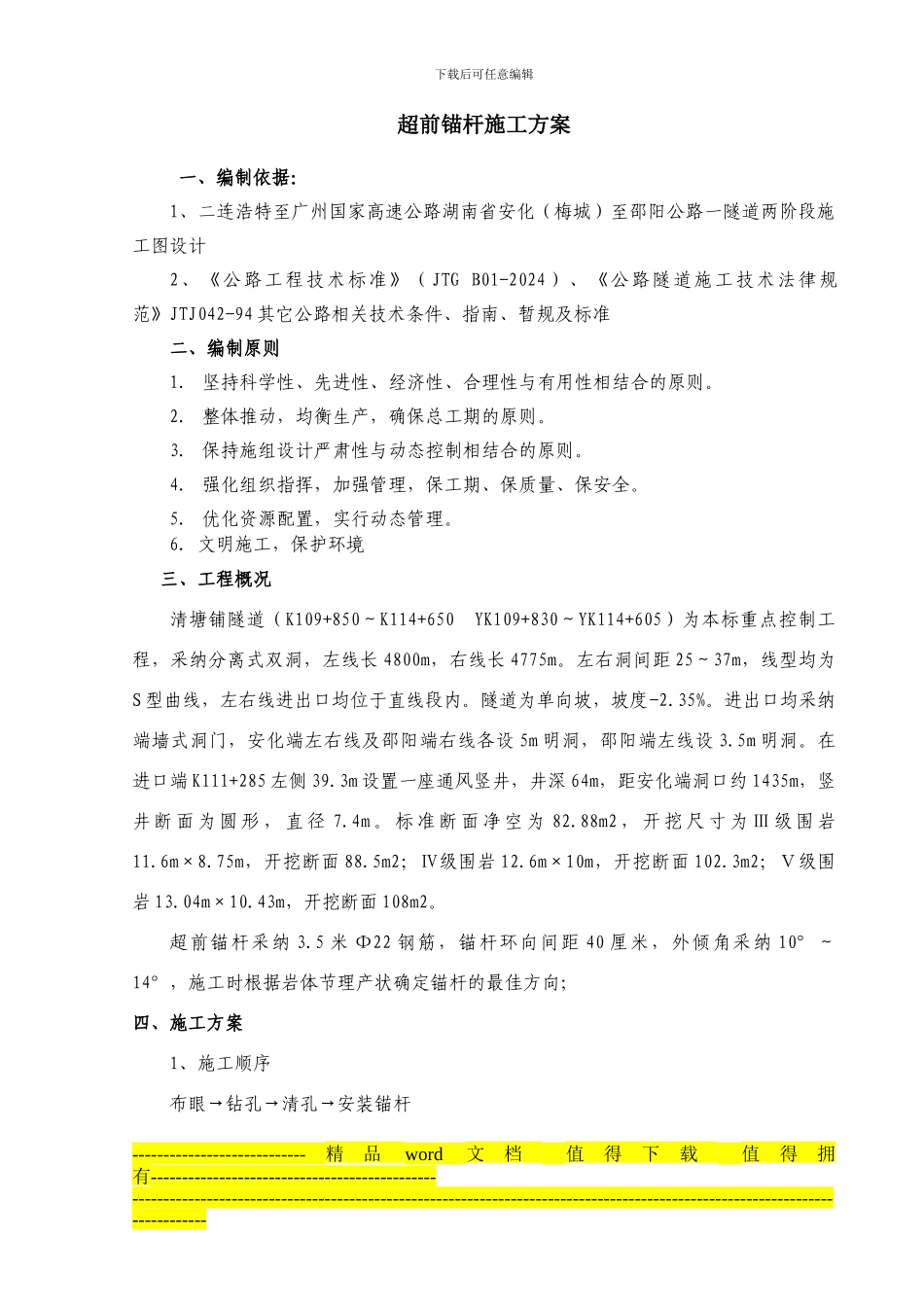

下载后可任意编辑超前锚杆施工方案一、编制依据：1、二连浩特至广州国家高速公路湖南省安化（梅城）至邵阳公路一隧道两阶段施工图设计2、《公路工程技术标准》（JTG B01-2024）、《公路隧道施工技术法律规范》JTJ042-94 其它公路相关技术条件、指南、暂规及标准二、编制原则1. 坚持科学性、先进性、经济性、合理性与有用性相结合的原则。2. 整体推动，均衡生产，确保总工期的原则。3. 保持施组设计严肃性与动态控制相结合的原则。4. 强化组织指挥，加强管理，保工期、保质量、保安全。5. 优化资源配置，实行动态管理。6. 文明施工，保护环境三、工程概况清塘铺隧道（K109+850～K114+650 YK109+830～YK114+605）为本标重点控制工程，采纳分离式双洞，左线长 4800m，右线长 4775m。左右洞间距 25～37m，线型均为S 型曲线，左右线进出口均位于直线段内。隧道为单向坡，坡度-2.35%。进出口均采纳端墙式洞门，安化端左右线及邵阳端右线各设 5m 明洞，邵阳端左线设 3.5m 明洞。在进口端 K111+285 左侧 39.3m 设置一座通风竖井，井深 64m，距安化端洞口约 1435m，竖井 断 面 为 圆 形 ， 直 径 7.4m 。 标 准 断 面 净 空 为 82.88m2 ， 开 挖 尺 寸 为 Ⅲ 级 围 岩11.6m×8.75m，开挖断面 88.5m2；Ⅳ级围岩 12.6m×10m，开挖断面 102.3m2；Ⅴ级围岩 13.04m×10.43m，开挖断面 108m2。超前锚杆采纳 3.5 米 Φ22 钢筋，锚杆环向间距 40 厘米，外倾角采纳 10°～14°，施工时根据岩体节理产状确定锚杆的最佳方向；四、施工方案1、施工顺序布眼→钻孔→清孔→安装锚杆----------------------------精品word文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2、施工方法超前锚杆采纳 Ф22 超前药卷锚杆，长为 350cm，环向间距 40cm，超前锚杆施工方法和系统锚杆一样，实际施作时根据岩体结构面产状确定锚杆方向，以尽量使锚杆穿透更多的结构面为原则，外插角控制在 10° ～14°；每排锚杆的纵向搭接长度不小于100cm，尾部焊接在钢架上。（1）锚杆将根据设计图现场制做，按设计布置钻孔，用高压风将孔内杂物吹净。----------------------------精品word文档 值得下载 值得拥有------------------------------...
