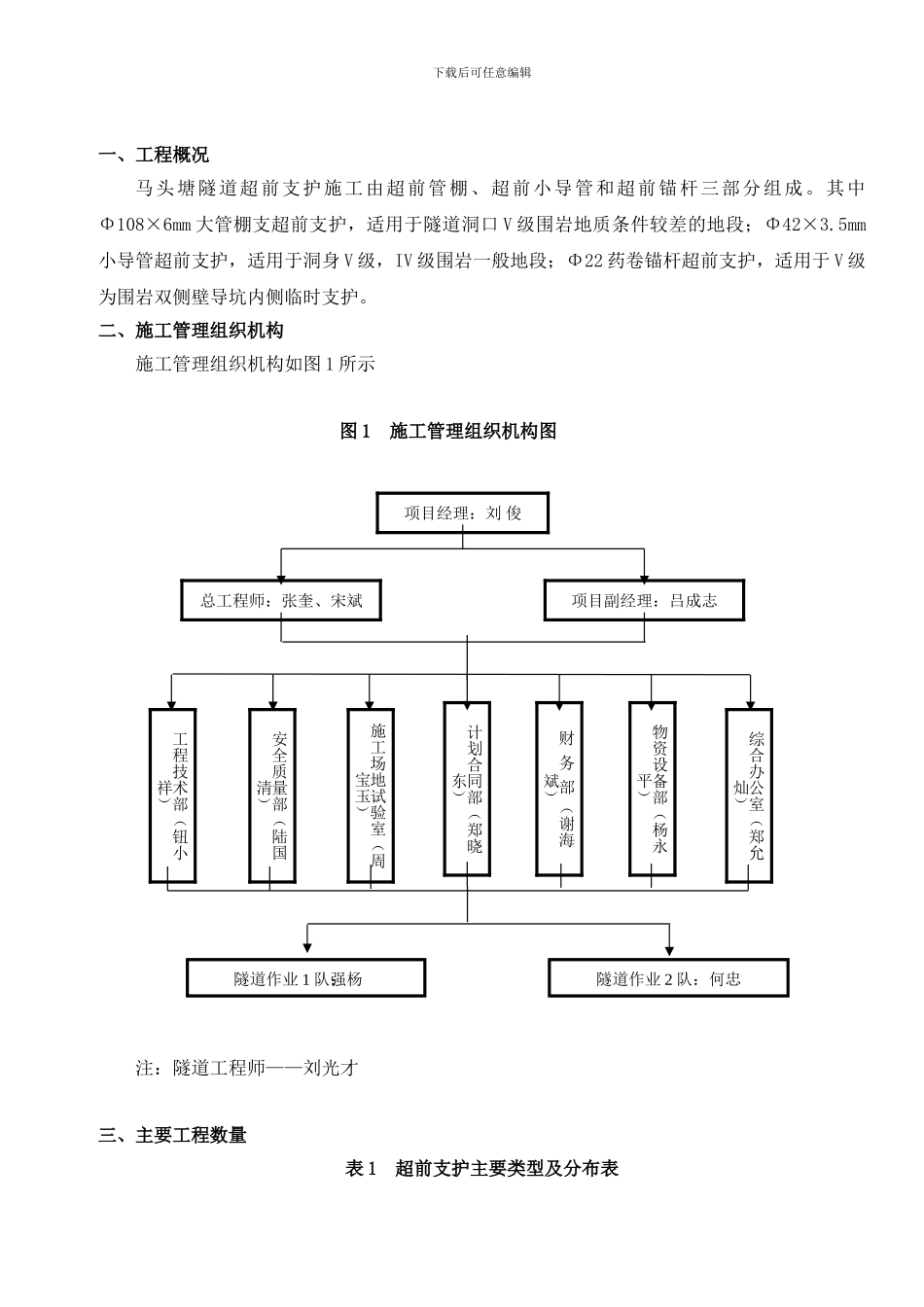

二广高速公路怀集至三水段第十一标段（YK42+750～YK44+820）马头塘隧道超前支护施工技术方案编 制：复 核：中铁四局集团第四工程有限公司二广高速公路怀集至三水段十一标段项目经理部日期：2024 年 6 月 23 日目 录一、工程概况 - 1 -二、施工管理组织机构 - 1 -三、主要工程数量 - 2 -四、超前支护施工总体部署 - 3 -五、施工方法 - 4 -六、质量保证措施 - 22 -七、 安全保证措施 - 22 -八、 环境保护及文明施工 - 22 - 下载后可任意编辑一、工程概况马头塘隧道超前支护施工由超前管棚、超前小导管和超前锚杆三部分组成。其中Φ108×6mm 大管棚支超前支护，适用于隧道洞口 V 级围岩地质条件较差的地段；Φ42×3.5mm小导管超前支护，适用于洞身 V 级，IV 级围岩一般地段；Φ22 药卷锚杆超前支护，适用于 V 级为围岩双侧壁导坑内侧临时支护。二、施工管理组织机构施工管理组织机构如图 1 所示图 1 施工管理组织机构图注：隧道工程师——刘光才三、主要工程数量表 1 超前支护主要类型及分布表项目经理：刘 俊项目副经理：吕成志总工程师：张奎、宋斌工程技术部（钮小祥）安全质量部（陆国清）物资设备部（杨永平）财 务 部 （谢海斌）施工场地试验室（周宝玉）综合办公室（郑允灿）计划合同部（郑晓东）隧道作业 1 队：杨强隧道作业 2 队：何忠下载后可任意编辑序号超前支护类型分布位置长度支护级别备注1Φ108超前管棚左线左线进口：ZK42＋917～ZK42+94528VV 级围岩洞口加强段左线出口：ZK43＋886～ZK43+92640V右线右线进口：YK42＋910～YK42+93828V右线出口：YK43＋816～YK43+85640V2Φ42超前小导管左线ZK42＋945～ZK42+99348IVⅣ 和 V 级围岩一般地段ZK43＋094～ZK43+277183V 和 IVZK43＋658～ZK43+886228Ⅲ、Ⅳ和 V右线YK42＋938～YK42+970.532.5VYK42＋970.5～YK43+027.557ⅣYK43＋072～YK43+225153Ⅳ 和 VYK43＋662～YK43+803141Ⅳ 和 VYK43＋803～YK43+81613V3超前锚杆左线ZK42＋917～ZK42+94730S5aV 级侧壁导坑内壁超前支护ZK43＋122～ZK43+17048S5bZK43＋690～ZK43+73848S5bZK43＋889～ZK43+92637S5a右线YK42＋920～YK42+98262S5aYK43＋102～YK43+15048S5bYK43＋698～YK43+74850S5bYK43＋800～YK43+84646S5a4地表注浆右出YK43＋826～YK43+84620浅埋、偏压地表预加固超前支护主要工程数量见表 2。 下载后可任意编辑表 2 超前支护主要工程数量表材 料单位重量长...
