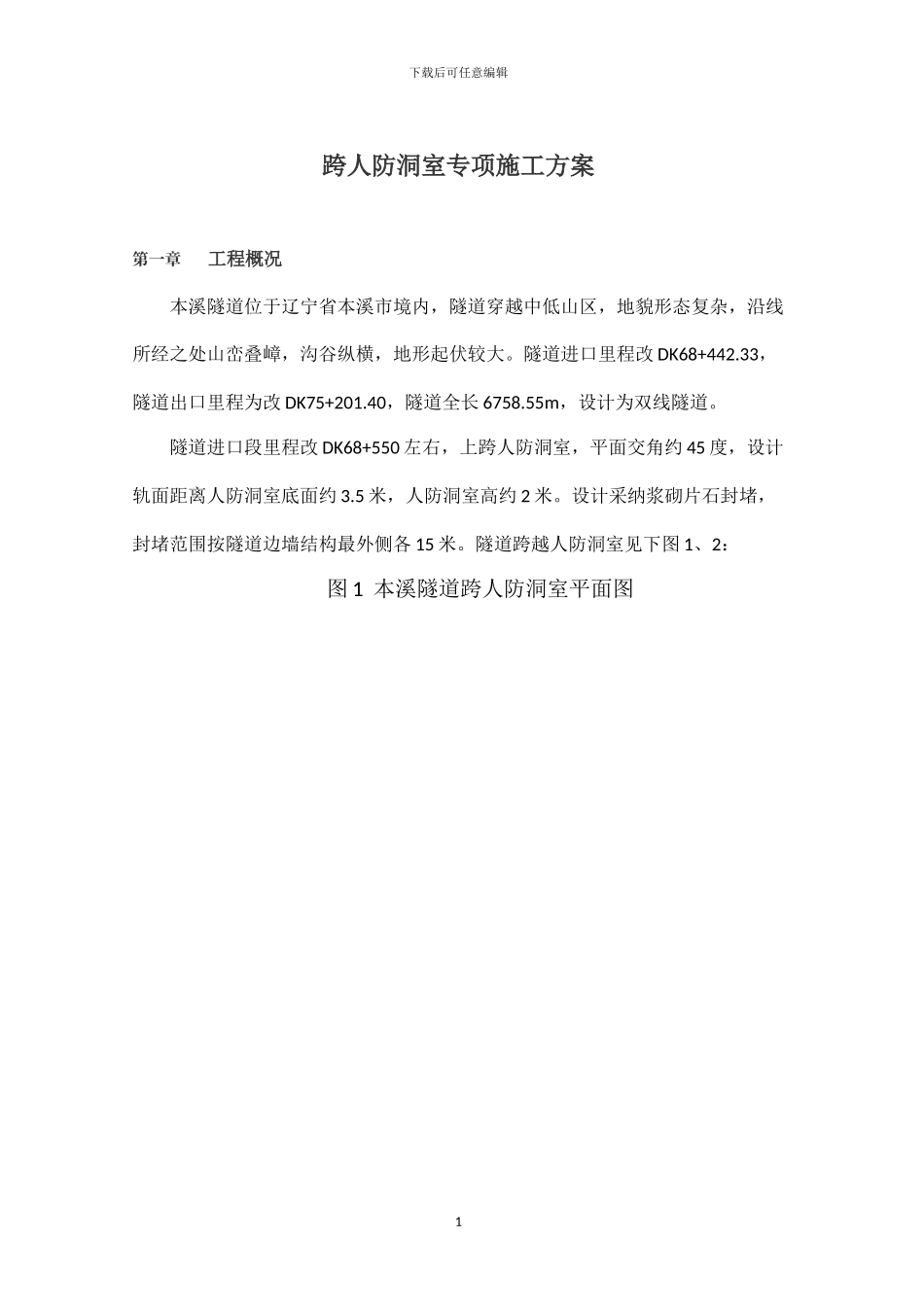

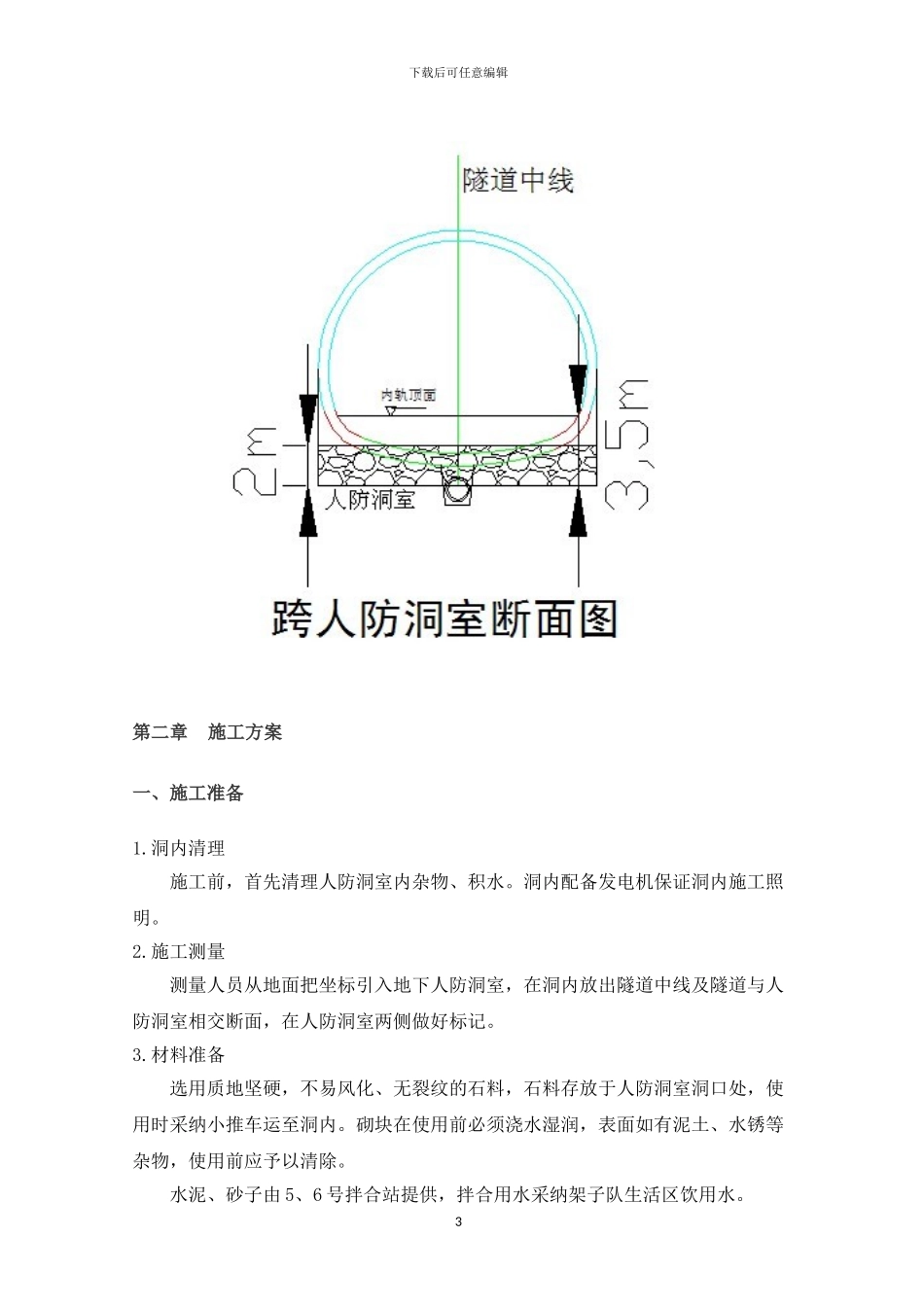

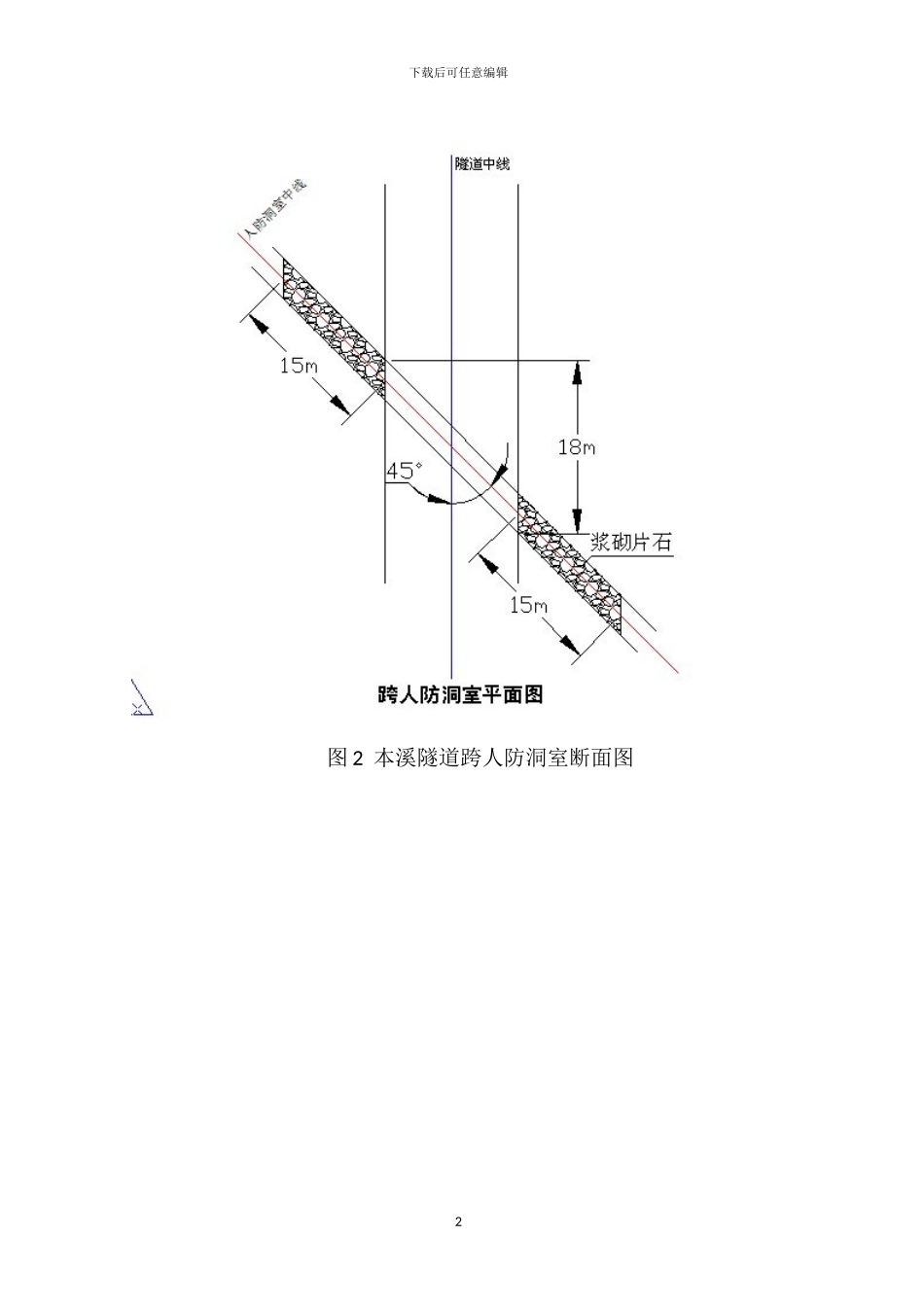

下载后可任意编辑跨人防洞室专项施工方案第一章 工程概况本溪隧道位于辽宁省本溪市境内，隧道穿越中低山区，地貌形态复杂，沿线所经之处山峦叠嶂，沟谷纵横，地形起伏较大。隧道进口里程改 DK68+442.33，隧道出口里程为改 DK75+201.40，隧道全长 6758.55m，设计为双线隧道。隧道进口段里程改 DK68+550 左右，上跨人防洞室，平面交角约 45 度，设计轨面距离人防洞室底面约 3.5 米，人防洞室高约 2 米。设计采纳浆砌片石封堵，封堵范围按隧道边墙结构最外侧各 15 米。隧道跨越人防洞室见下图 1、2：图 1 本溪隧道跨人防洞室平面图1下载后可任意编辑图 2 本溪隧道跨人防洞室断面图2下载后可任意编辑第二章 施工方案一、施工准备1.洞内清理施工前，首先清理人防洞室内杂物、积水。洞内配备发电机保证洞内施工照明。2.施工测量测量人员从地面把坐标引入地下人防洞室，在洞内放出隧道中线及隧道与人防洞室相交断面，在人防洞室两侧做好标记。3.材料准备选用质地坚硬，不易风化、无裂纹的石料，石料存放于人防洞室洞口处，使用时采纳小推车运至洞内。砌块在使用前必须浇水湿润，表面如有泥土、水锈等杂物，使用前应予以清除。水泥、砂子由 5、6 号拌合站提供，拌合用水采纳架子队生活区饮用水。3下载后可任意编辑砂浆随拌随用。当在运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌和。已凝聚的砂浆，不得使用。二、浆砌片石施工工艺1. 片石砌筑采纳挤浆法分层，分层砌缝保持水平。砌体分层砌筑，各砌层的砌块必须安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑基础的第一层砌块时，先将基底表面清洗、湿润，再坐浆砌筑。2. 基础定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。砌筑腹石时，石料间的砌缝互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞,挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。3.砌筑上层块时，避开振动下层砌块，砌筑工作中断后恢复砌筑时，对已砌筑的砌层表面加以清扫和湿润。在砂浆初凝后，对浆砌砌体洒水覆盖养生 7～14天，养护期间避开碰撞。浆砌片石砌筑范围见下图：4下载后可任意编辑三、洞身开挖施工工艺1.施工程序与工艺流程隧道跨越人防洞室段为Ⅴ级围岩，采纳三台阶七步开挖法结合超前小导管和型钢或格栅钢架的方...
