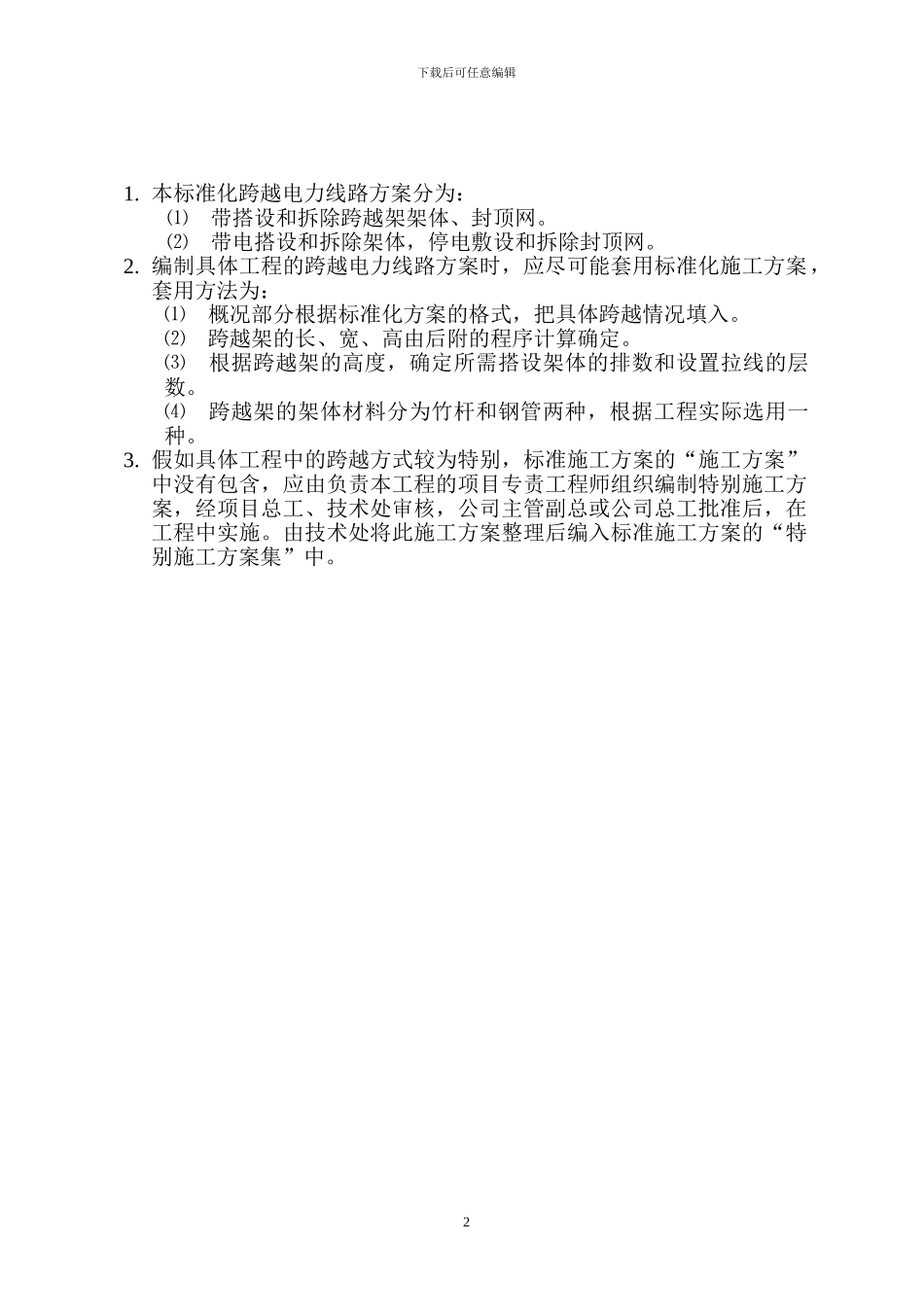

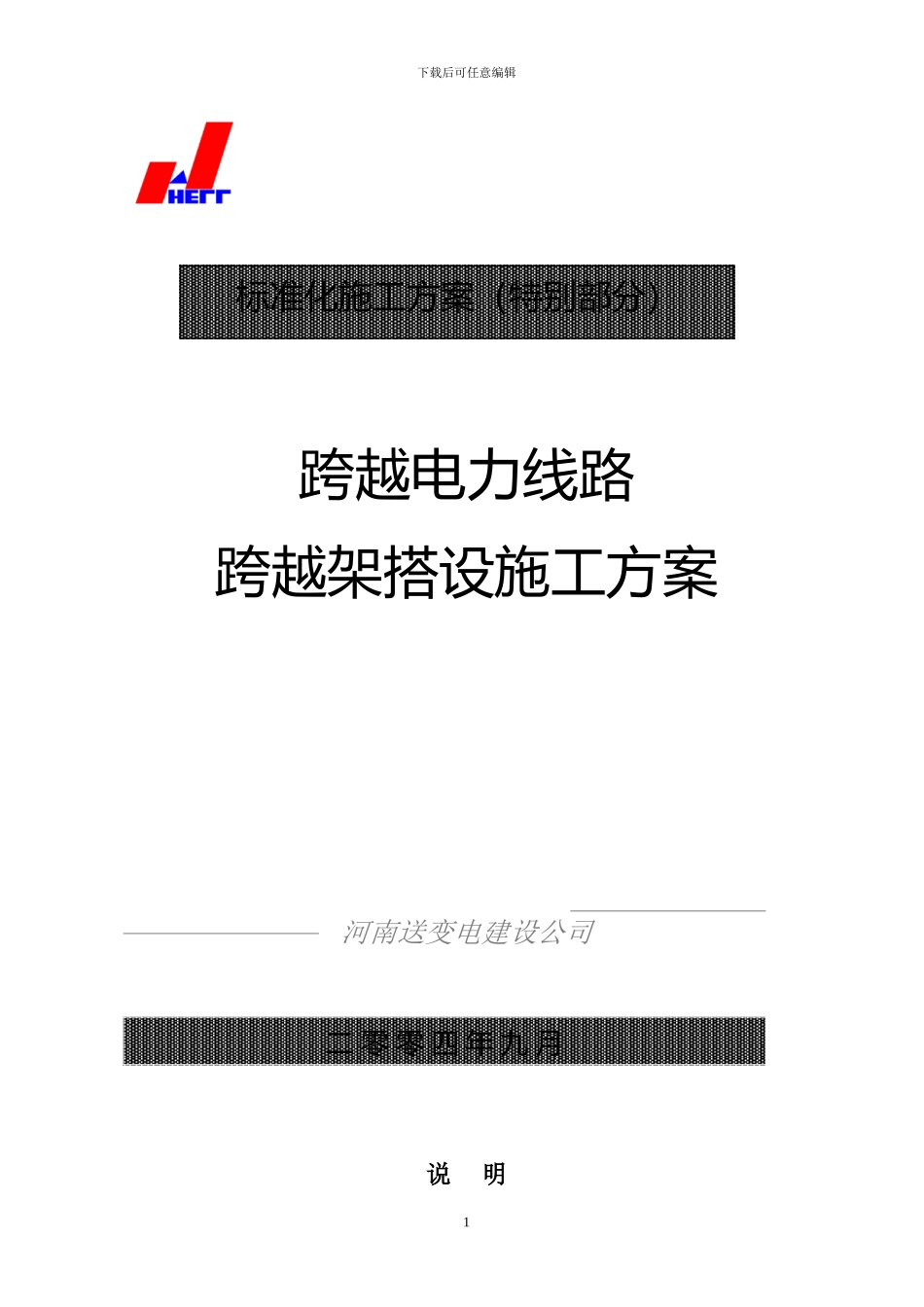

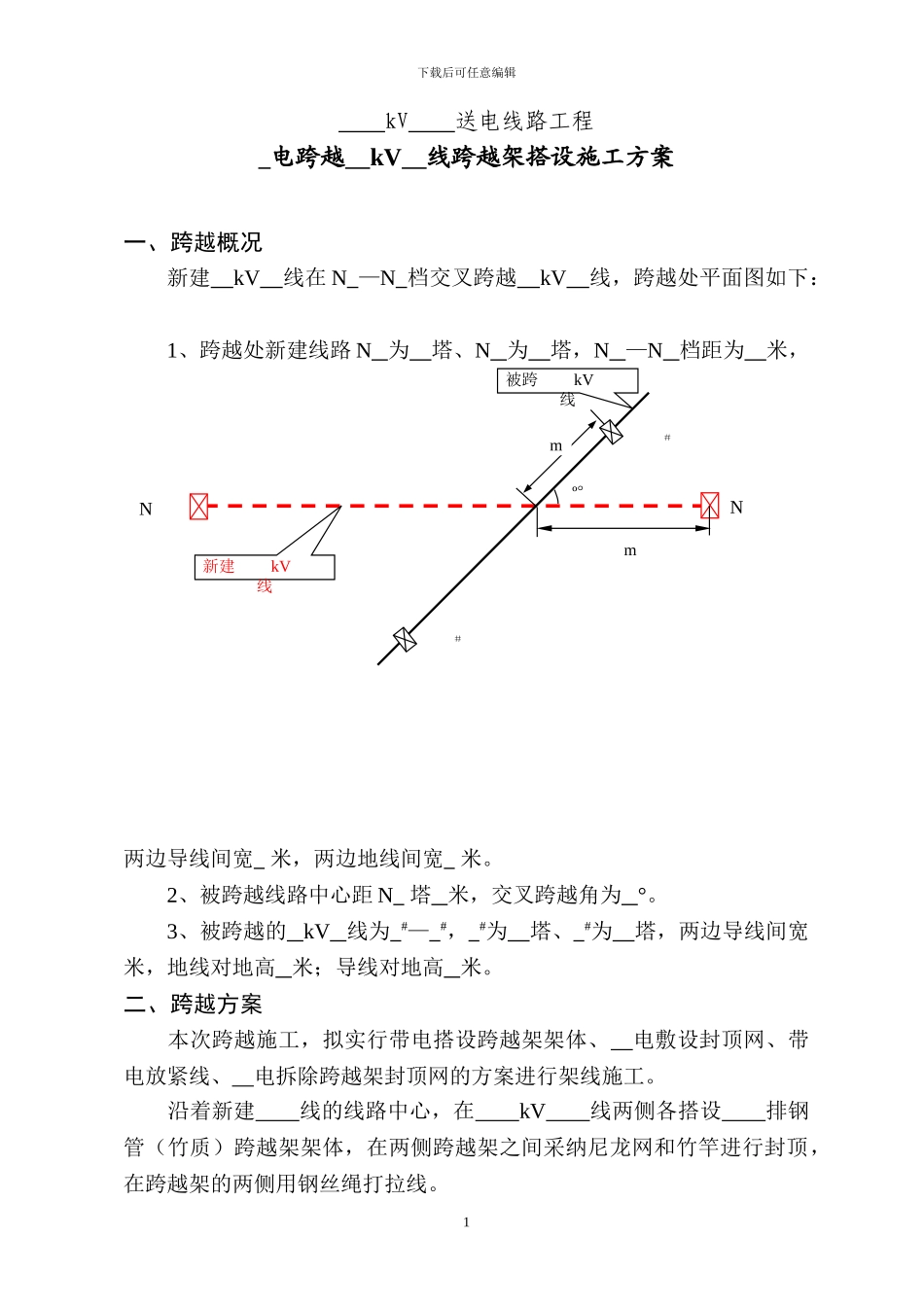

下载后可任意编辑跨越电力线路跨越架搭设施工方案河南送变电建设公司说 明1 标准化施工方案（特别部分） 二 零 零 四 年 九 月下载后可任意编辑1. 本标准化跨越电力线路方案分为：⑴ 带搭设和拆除跨越架架体、封顶网。⑵ 带电搭设和拆除架体，停电敷设和拆除封顶网。2. 编制具体工程的跨越电力线路方案时，应尽可能套用标准化施工方案，套用方法为：⑴ 概况部分根据标准化方案的格式，把具体跨越情况填入。⑵ 跨越架的长、宽、高由后附的程序计算确定。⑶ 根据跨越架的高度，确定所需搭设架体的排数和设置拉线的层数。⑷ 跨越架的架体材料分为竹杆和钢管两种，根据工程实际选用一种。3. 假如具体工程中的跨越方式较为特别，标准施工方案的“施工方案”中没有包含，应由负责本工程的项目专责工程师组织编制特别施工方案，经项目总工、技术处审核，公司主管副总或公司总工批准后，在工程中实施。由技术处将此施工方案整理后编入标准施工方案的“特别施工方案集”中。2下载后可任意编辑 kV 送电线路工程 电跨越 kV 线跨越架搭设施工方案一、跨越概况新建 kV 线在 N —N 档交叉跨越 kV 线，跨越处平面图如下： 1、跨越处新建线路 N 为 塔、N 为 塔，N —N 档距为 米，两边导线间宽 米，两边地线间宽 米。2、被跨越线路中心距 N 塔 米，交叉跨越角为 °。3、被跨越的 kV 线为 #— #， #为 塔、 #为 塔，两边导线间宽 米，地线对地高 米；导线对地高 米。二、跨越方案本次跨越施工，拟实行带电搭设跨越架架体、 电敷设封顶网、带电放紧线、 电拆除跨越架封顶网的方案进行架线施工。沿着新建 线的线路中心，在 kV 线两侧各搭设 排钢管（竹质）跨越架架体，在两侧跨越架之间采纳尼龙网和竹竿进行封顶，在跨越架的两侧用钢丝绳打拉线。N N º°新建 kV 线 m ＃被跨 kV 线 ＃ m1下载后可任意编辑1、跨越架侧视图注：拉线的设置数量（单层或双层）和跨越架的排数根据跨越架的高度确定。2、跨越架架面结构图（正视图）：mm m mm拉线mmmmmmmmmmm封顶网2下载后可任意编辑3、跨越架俯视图注：尼龙网的网格为 1m，竹竿间距为 2.0m。4、跨越架搭设说明4.1 毛竹跨越架⑴ 对于搭设跨越架所用的竹竿应采纳 3 年生长期以上的。立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于 75mm。小横杆有效部分的小头直径不得小于 90mm；60~90mm 的可双杆合并或单杆加密使用。⑵ 立杆和...
