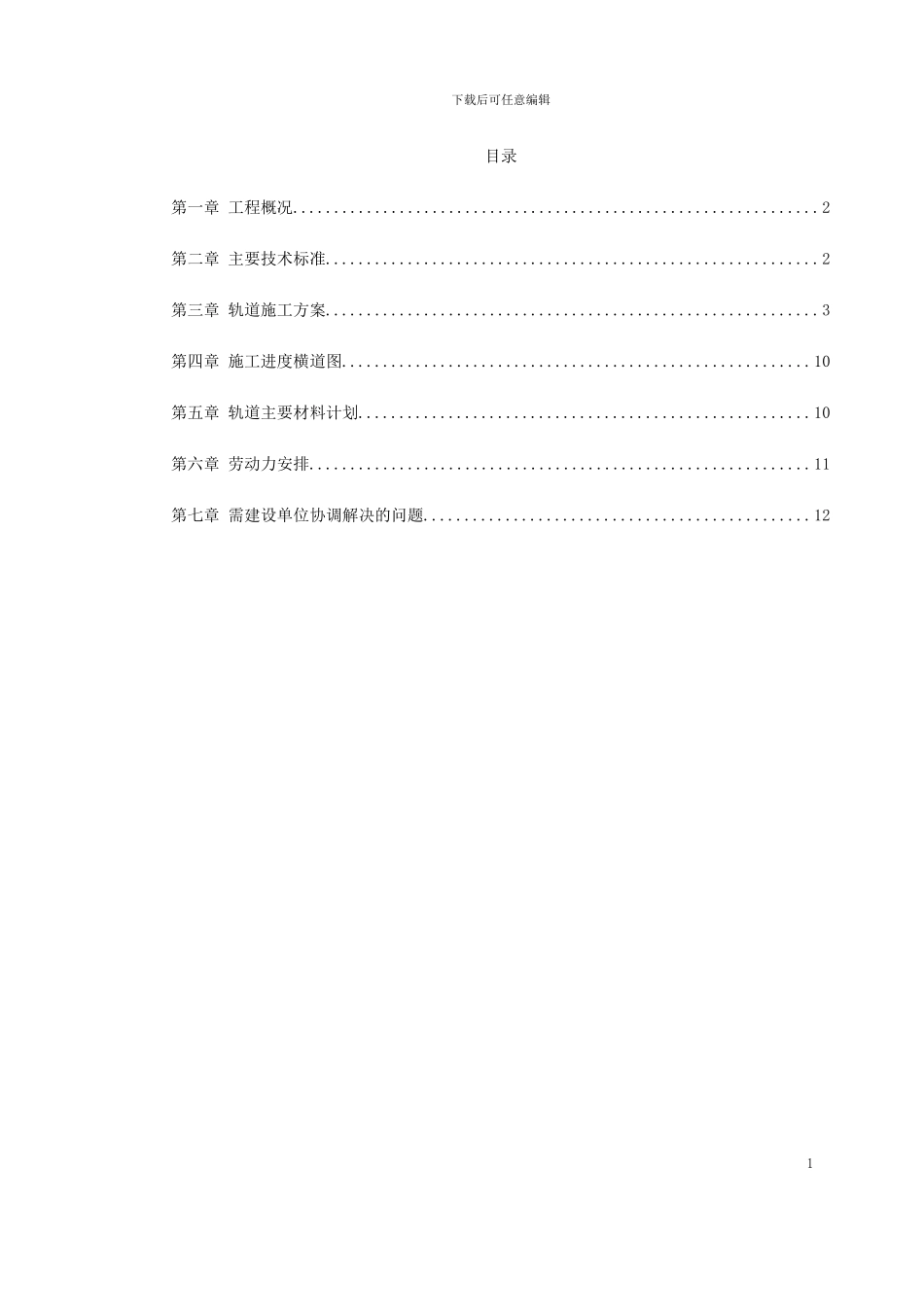

下载后可任意编辑目录第一章 工程概况................................................................2第二章 主要技术标准............................................................2第三章 轨道施工方案............................................................3第四章 施工进度横道图.........................................................10第五章 轨道主要材料计划.......................................................10第六章 劳动力安排.............................................................11第七章 需建设单位协调解决的问题...............................................121下载后可任意编辑第一章工程概况浙赣铁路电气化提速改造工程 DK436+122.09～DK438+657.92 段是南昌局管 Z-5 标中的一段全长 2.535Km 双绕改造段。曲线半径由既有两段曲线 R＝1182m 及 R=705m 改为新建 R=2800m。曲线 ZH 点：DK436+122.09，HZ 点：DK438+657.92，曲线全长 2535.83m，本段属于 200Km/h 提速改造范围区段。第二章主要技术标准 按铁二院：二设线函[2024]248 号文要求：设计速度目标值为 200Km/h 的正线，新建铁路采 纳 60Kg/m 25mPD3 全 长 淬 火 无 孔 新 轨 。 钢 轨 联 接 配 件 采 纳 60Kg/m 钢 轨 用 接 头 夹 板（TB/T2342.3）。用 10.9 级高强度接头螺栓及 10 级高强度螺母（TB/T2347）高强度平垫圈（GB1230）接头螺栓扭矩 900N·m 枕木：采纳 III 型有挡肩轨枕（专线 3393）（2.6m 长）和 II 型扣件（专线 3351）（1667根/公里） 胶垫：应符合（铁道混凝土枕轨下用橡胶垫技术条件）（TB/T2626）要求，其刚度为 50-80Km/mm 所有扣件、铁件应作防腐处理，施工交验前紧固件需涂刷有效期不小于 2 年的油脂2下载后可任意编辑 道床：轨道道床采纳 I 级标准碎石道碴，道床施工应按分层摊铺，分层补碴，分层起道碾压和动力稳定及工序进行，碴肩至挡碴墙间以道碴填平，其材质应符合《铁路碎石道碴》（TB/T2140）中 I 级道碴标准。道床宽度：200Km/h 地段正线道床顶面宽度为 3500mm，碴肩宽度 450mm，道床边坡为 1：1.75 碴肩堆高为 150mm，道床顶面高度与轨枕中部顶面平齐，道床厚度：采纳单层道床厚 30cm。第三章轨道施工方案现场调查及顺坡方案 根据设计文件﹑南铁浙赣指《指导性施组》及我公司投标文件，本曲线改造...
