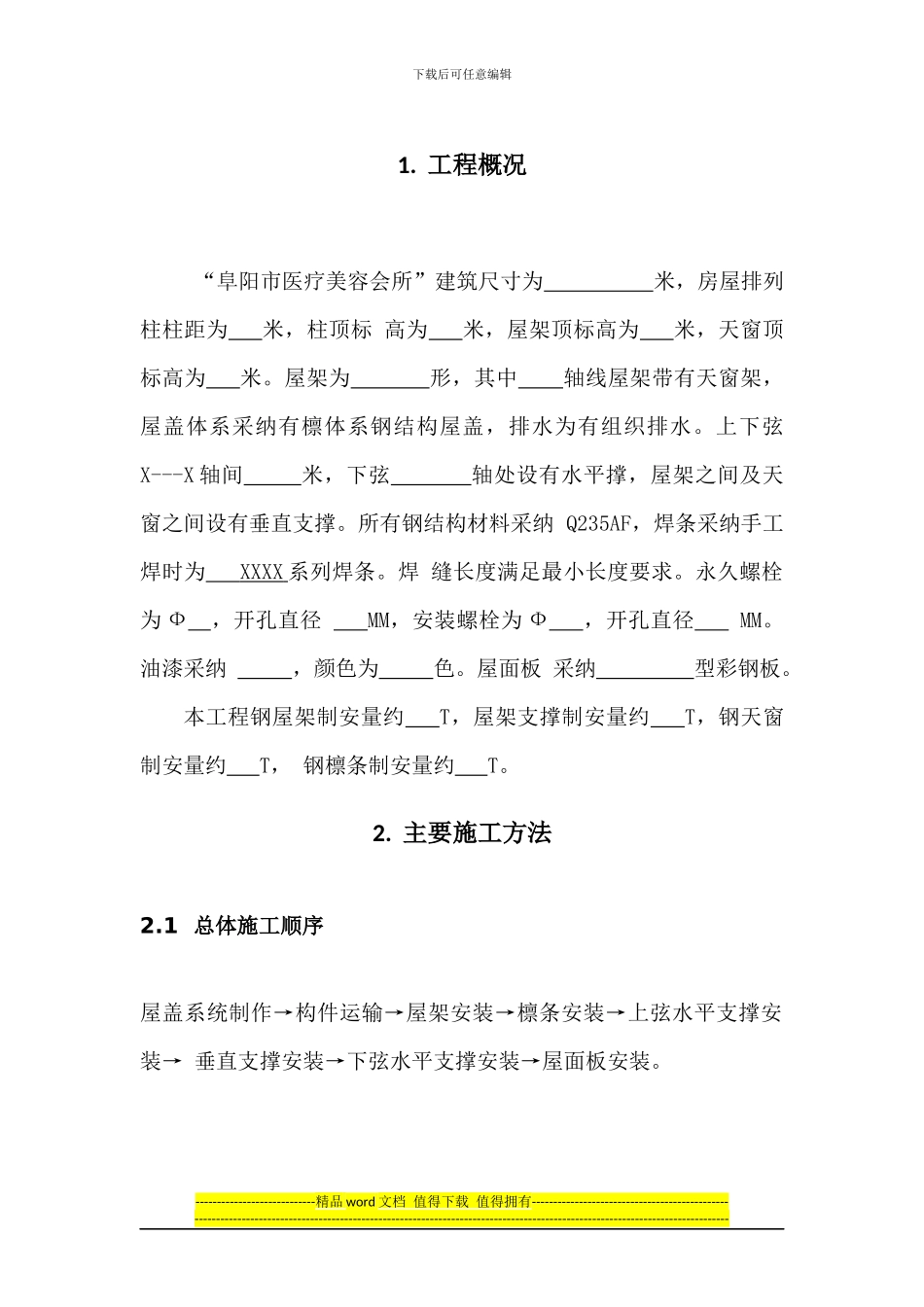

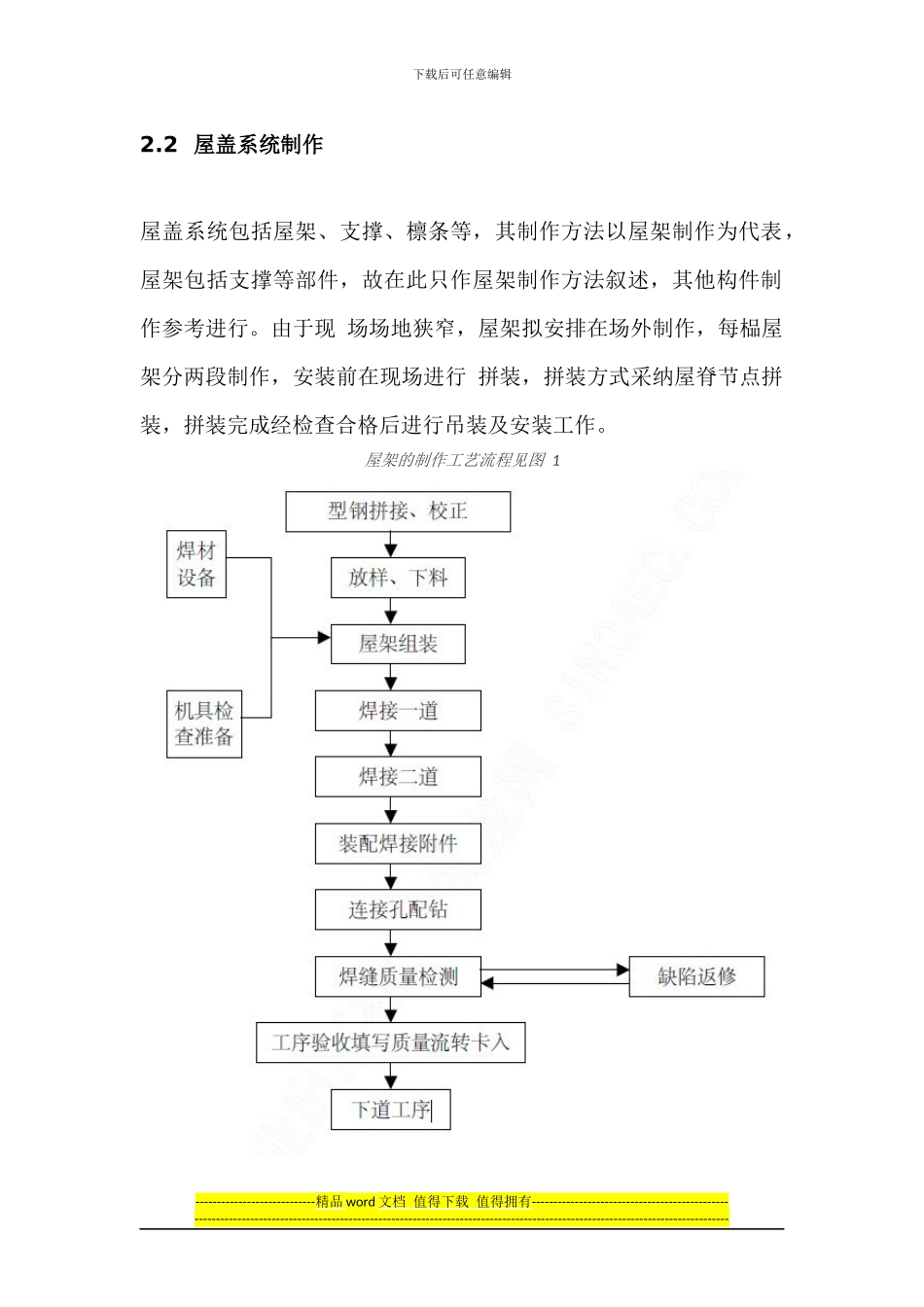

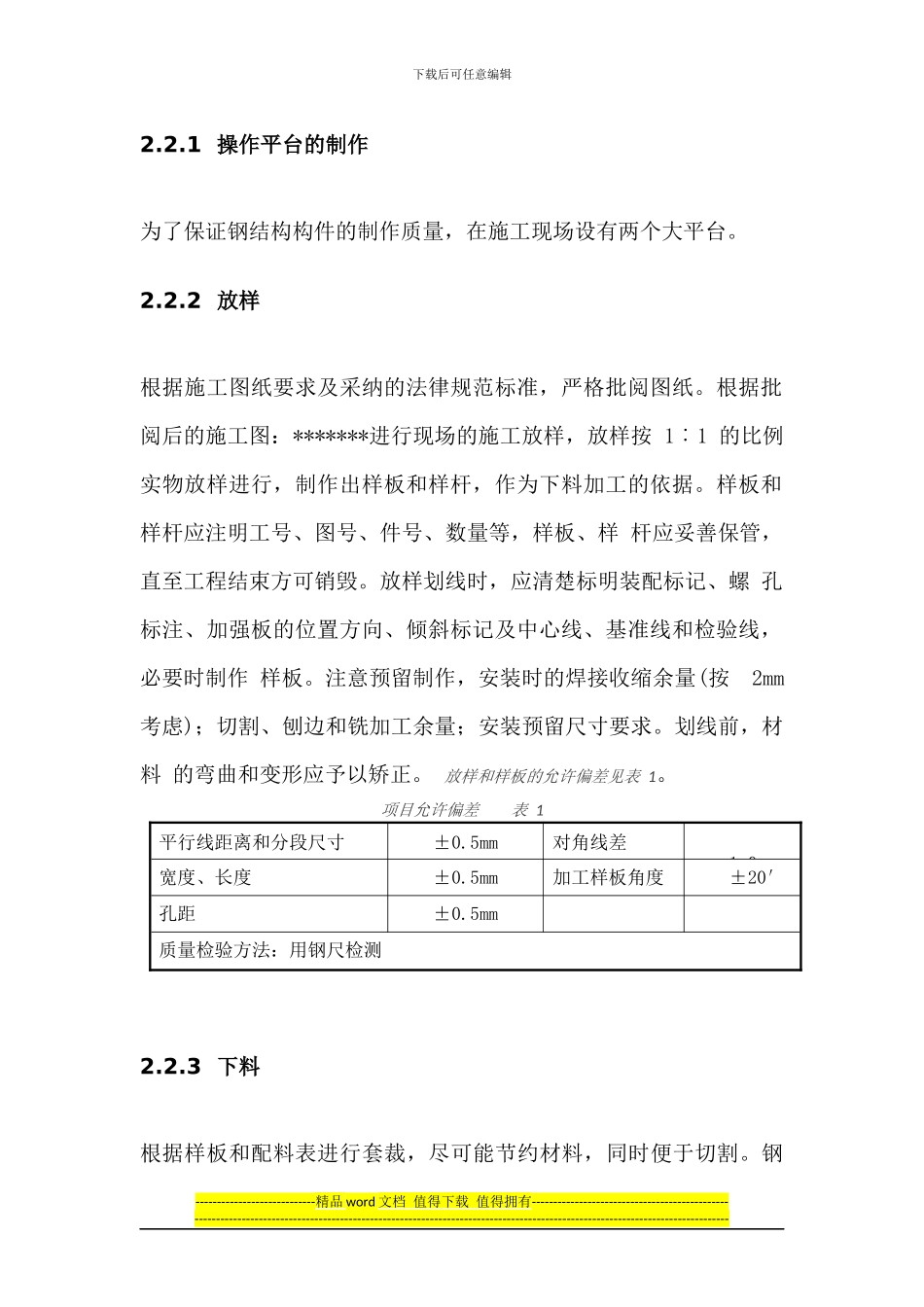

下载后可任意编辑1. 工程概况 “阜阳市医疗美容会所”建筑尺寸为 米，房屋排列柱柱距为 米，柱顶标 高为 米，屋架顶标高为 米，天窗顶标高为 米。屋架为 形，其中 轴线屋架带有天窗架，屋盖体系采纳有檩体系钢结构屋盖，排水为有组织排水。上下弦X---X 轴间 米，下弦 轴处设有水平撑，屋架之间及天窗之间设有垂直支撑。所有钢结构材料采纳 Q235AF，焊条采纳手工焊时为 XXXX 系列焊条。焊 缝长度满足最小长度要求。永久螺栓为 Ф ，开孔直径 MM，安装螺栓为 Ф ，开孔直径 MM。油漆采纳 ，颜色为 色。屋面板 采纳 型彩钢板。本工程钢屋架制安量约 T，屋架支撑制安量约 T，钢天窗制安量约 T， 钢檩条制安量约 T。2. 主要施工方法2.1 总体施工顺序屋盖系统制作→构件运输→屋架安装→檩条安装→上弦水平支撑安装→ 垂直支撑安装→下弦水平支撑安装→屋面板安装。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.2 屋盖系统制作屋盖系统包括屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。由于现 场场地狭窄，屋架拟安排在场外制作，每榀屋架分两段制作，安装前在现场进行 拼装，拼装方式采纳屋脊节点拼装，拼装完成经检查合格后进行吊装及安装工作。屋架的制作工艺流程见图 1----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.2.1 操作平台的制作 为了保证钢结构构件的制作质量，在施工现场设有两个大平台。2.2.2 放样 根据施工图纸要求及采纳的法律规范标准，严格批阅图纸。根据批阅后的施工图：*******进行现场的施工放样，放样按 1︰1 的比例实物放样进行，制作出样板和样杆，作为下料加工的依据。样板和样杆应注明工号、图号、件号、数量等，样板、样 杆应妥善保管，直至工程结束方可销毁。放样划线时，应清楚标明装配标记、螺 孔标注、加强板的位置方向、倾斜标记及中心线、...
