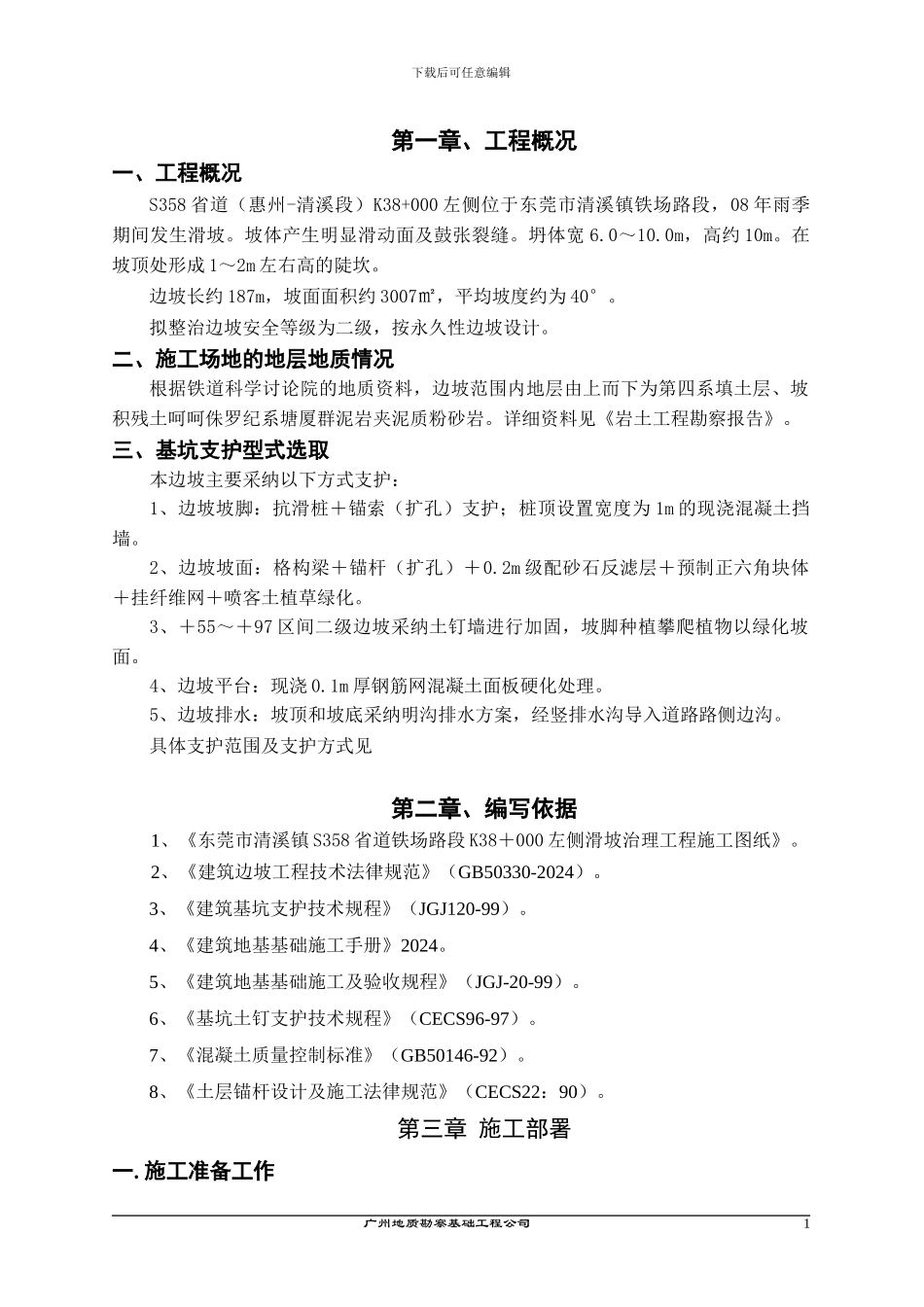

下载后可任意编辑第一章、工程概况一、工程概况S358 省道（惠州-清溪段）K38+000 左侧位于东莞市清溪镇铁场路段，08 年雨季期间发生滑坡
坡体产生明显滑动面及鼓张裂缝
0m，高约 10m
在坡顶处形成 1～2m 左右高的陡坎
边坡长约 187m，坡面面积约 3007㎡，平均坡度约为 40°
拟整治边坡安全等级为二级，按永久性边坡设计
二、施工场地的地层地质情况根据铁道科学讨论院的地质资料，边坡范围内地层由上而下为第四系填土层、坡积残土呵呵侏罗纪系塘厦群泥岩夹泥质粉砂岩
详细资料见《岩土工程勘察报告》
三、基坑支护型式选取本边坡主要采纳以下方式支护：1、边坡坡脚：抗滑桩＋锚索（扩孔）支护；桩顶设置宽度为 1m 的现浇混凝土挡墙
2、边坡坡面：格构梁＋锚杆（扩孔）＋0
2m 级配砂石反滤层＋预制正六角块体＋挂纤维网＋喷客土植草绿化
3、＋55～＋97 区间二级边坡采纳土钉墙进行加固，坡脚种植攀爬植物以绿化坡面
4、边坡平台：现浇 0
1m 厚钢筋网混凝土面板硬化处理
5、边坡排水：坡顶和坡底采纳明沟排水方案，经竖排水沟导入道路路侧边沟
具体支护范围及支护方式见第二章、编写依据1、《东莞市清溪镇 S358 省道铁场路段 K38＋000 左侧滑坡治理工程施工图纸》
2、《建筑边坡工程技术法律规范》（GB50330-2024）
3、《建筑基坑支护技术规程》（JGJ120-99）
4、《建筑地基基础施工手册》2024
5、《建筑地基基础施工及验收规程》（JGJ-20-99）
6、《基坑土钉支护技术规程》（CECS96-97）
7、《混凝土质量控制标准》（GB50146-92）
8、《土层锚杆设计及施工法律规范》（CECS22：90）
第三章 施工部署一
施工准备工作广州地质勘察基础工程公司1下载后可任意编辑（一）技术准备1、组织工程技术人员学习、审查施工
