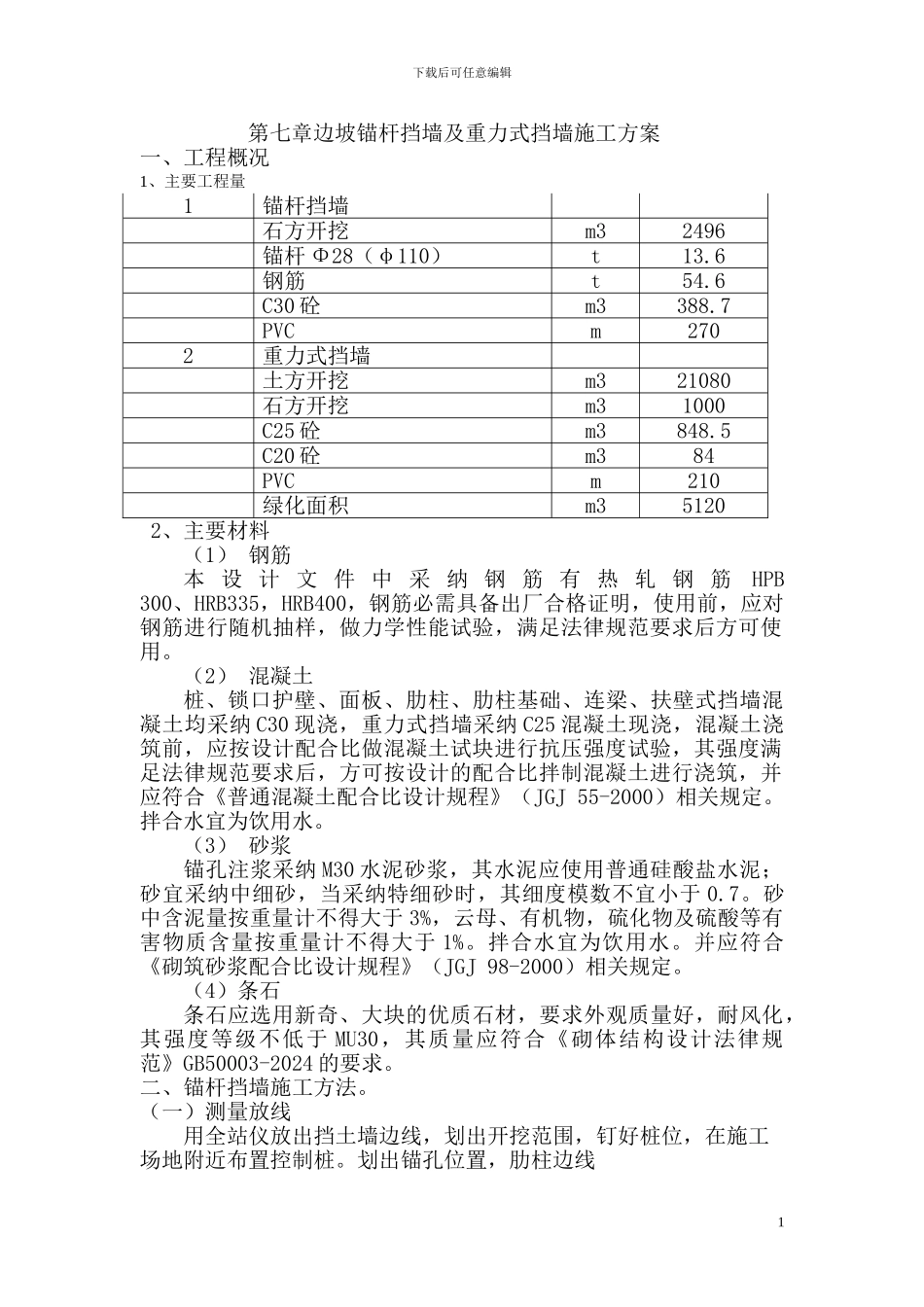

下载后可任意编辑第七章边坡锚杆挡墙及重力式挡墙施工方案一、工程概况1、主要工程量1锚杆挡墙 石方开挖m32496 锚杆 Φ28（φ110）t13.6 钢筋t54.6 C30 砼m3388.7 PVCm2702重力式挡墙 土方开挖m321080 石方开挖m31000 C25 砼m3848.5 C20 砼m384 PVCm210 绿化面积m351202、主要材料（1） 钢筋本 设 计 文 件 中 采 纳 钢 筋 有 热 轧 钢 筋HPB 300、HRB335，HRB400，钢筋必需具备出厂合格证明，使用前，应对钢筋进行随机抽样，做力学性能试验，满足法律规范要求后方可使用。（2） 混凝土桩、锁口护壁、面板、肋柱、肋柱基础、连梁、扶壁式挡墙混凝土均采纳 C30 现浇，重力式挡墙采纳 C25 混凝土现浇，混凝土浇筑前，应按设计配合比做混凝土试块进行抗压强度试验，其强度满足法律规范要求后，方可按设计的配合比拌制混凝土进行浇筑，并应符合《普通混凝土配合比设计规程》（JGJ 55-2000）相关规定。拌合水宜为饮用水。（3） 砂浆锚孔注浆采纳 M30 水泥砂浆，其水泥应使用普通硅酸盐水泥；砂宜采纳中细砂，当采纳特细砂时，其细度模数不宜小于 0.7。砂中含泥量按重量计不得大于 3%，云母、有机物，硫化物及硫酸等有害物质含量按重量计不得大于 1%。拌合水宜为饮用水。并应符合《砌筑砂浆配合比设计规程》（JGJ 98-2000）相关规定。（4）条石条石应选用新奇、大块的优质石材，要求外观质量好，耐风化，其强度等级不低于 MU30，其质量应符合《砌体结构设计法律规范》GB50003-2024 的要求。二、锚杆挡墙施工方法。（一）测量放线用全站仪放出挡土墙边线，划出开挖范围，钉好桩位，在施工场地附近布置控制桩。划出锚孔位置，肋柱边线1下载后可任意编辑（二） 本工程分两段施工，采纳逆作法施工，上段施工完成后，方可进行下一段施工。以下为每一段具体施工方法：1. 脚手架搭设：为保证边坡的安全，根据本工程工期短的特点，脚手架搭设采纳一次性双排加密脚手架，立杆间距 1.5m。横杆间距为 1.5m。脚手架搭拆执行相应脚手架搭拆法律规范。由于钻孔机械的动力荷载大，为保证施工安全，保证钻孔机械轨道平车的正常运转，对每一排钻孔机械平车轨道的水平竿增设为间距200mm，并且为了保证脚手架的刚度和稳固性，增设脚手架斜撑、剪力撑。2. 钻机就位：先调整钻杆的倾斜角度。在软粘土中钻孔孔口处放入2-3M 的护壁套管，以保证孔口不坍塌；钻进时宜用 3-4M 长的岩芯管，以保证钻孔成直线形。3、 成孔钻...
