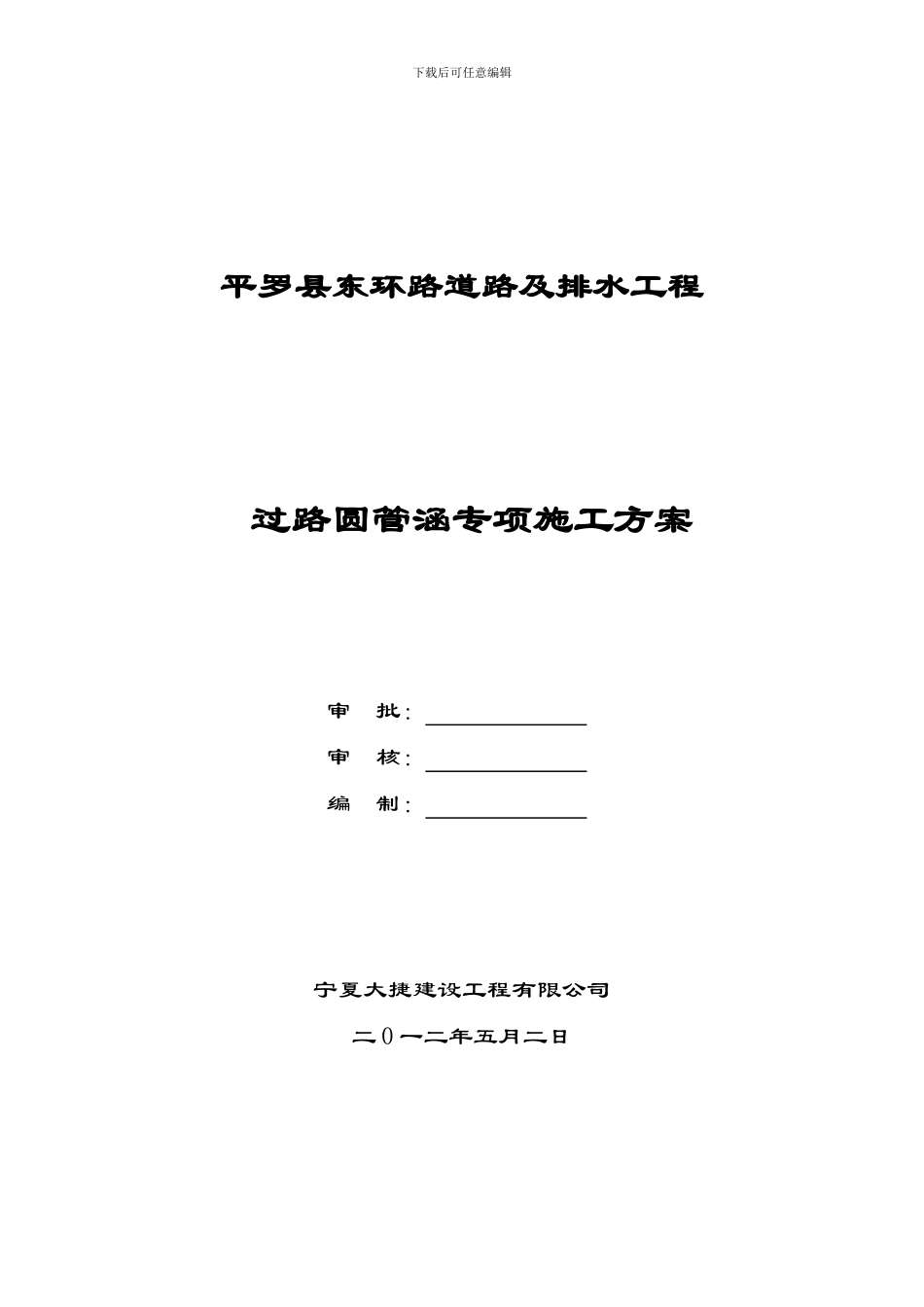

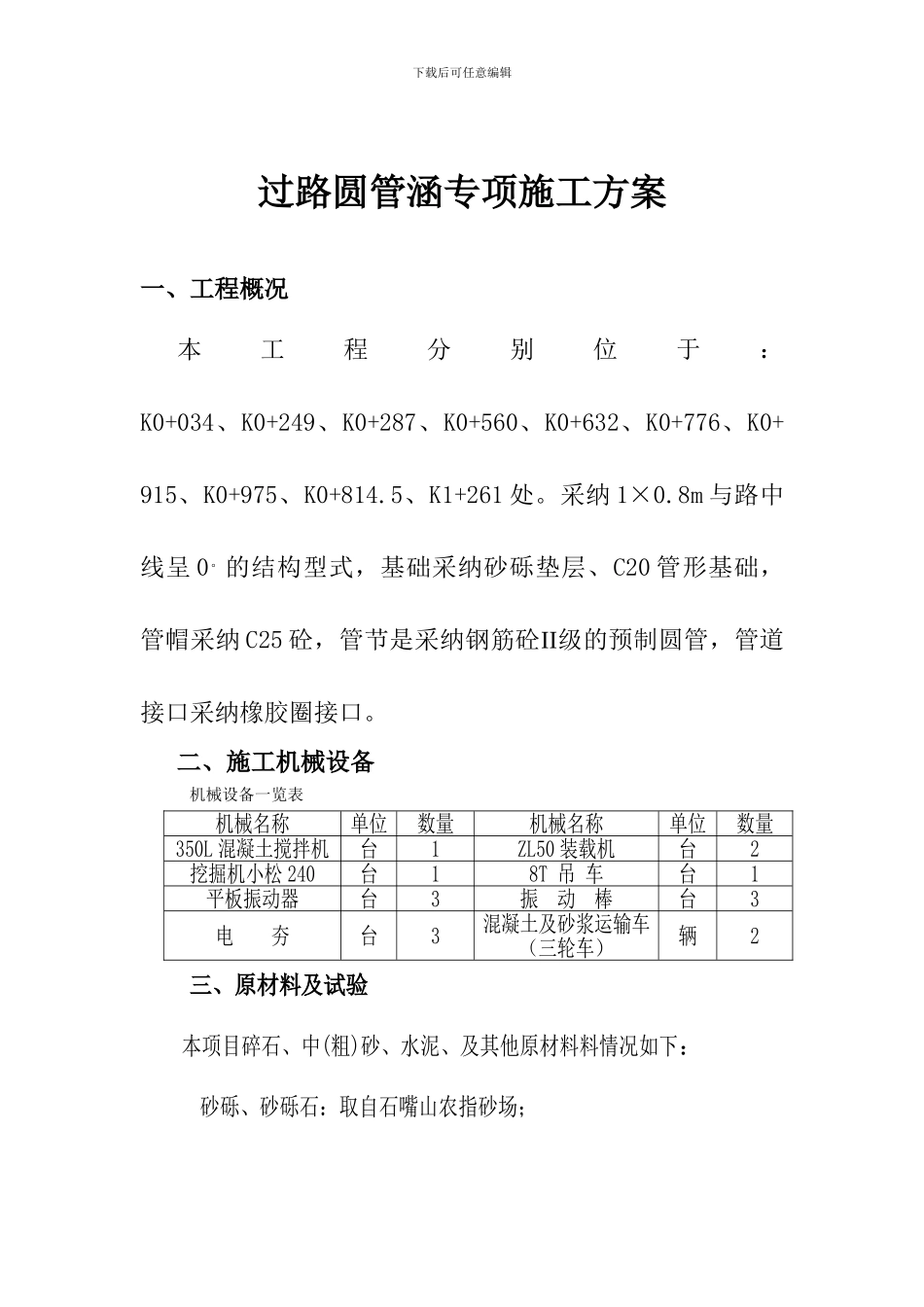

下载后可任意编辑平罗县东环路道路及排水工程 过路圆管涵专项施工方案审 批: 审 核: 编 制: 宁夏大捷建设工程有限公司二 0 一二年五月二日下载后可任意编辑过路圆管涵专项施工方案一、工程概况本工程分别位于:K0+034、K0+249、K0+287、K0+560、K0+632、K0+776、K0+915、K0+975、K0+814.5、K1+261 处。采纳 1×0.8m 与路中线呈 0。的结构型式,基础采纳砂砾垫层、C20 管形基础,管帽采纳 C25 砼,管节是采纳钢筋砼II级的预制圆管,管道接口采纳橡胶圈接口。二、施工机械设备机械设备一览表机械名称单位数量机械名称单位数量350L 混凝土搅拌机台1ZL50 装载机台2挖掘机小松 240台18T 吊 车台1平板振动器台3振 动 棒台3电 夯台3混凝土及砂浆运输车(三轮车)辆2三、原材料及试验本项目碎石、中(粗)砂、水泥、及其他原材料料情况如下:砂砾、砂砾石:取自石嘴山农指砂场; 下载后可任意编辑砂:取自石嘴山农指砂场;片石:取自沟口石料厂;碎石:取自石嘴山农指砂场;水泥:西滩水泥 管节:宁夏平罗凌云建材实业有限公司材料试验情况:开工前项目部试验室经对原材料进行了取样并委托质检中心进行了试验,并将资料报送监理办审批。所委托试验有: 1.C25 混凝土配合比设计书及原材料试验 2.C20 混凝土配合比设计书及原材料试验3.M15 砂浆配合比设计书及原材料试验 4.M7.5 砂浆配合比设计书及原材料试验 5.碎石压碎值试验6.碎石筛分试验7.中(粗)砂筛分试验8.中(粗)砂含泥量试验9.水泥各项指标试验下载后可任意编辑三、施工要点及注意事项1、组织施工人员进场,并进行合理的分工。2、 对料场进行平整以便备料用,建立临时拌合站。 3、根据图纸尺寸、配筋及混凝土标号定做涵管。四、施工基本要求1、施工放线 先确定涵洞的位置,复核角度,如涵洞的实际位置和角度与设计不符合,应立即上报,施工时按实际位置和角度进行。2、基坑开挖及处理根据放出的基坑开挖线,用人工或机械开挖,接近设计标高时,再用人工进行清理修整,然后对基底进行夯实处理。 3、砂砾基础垫层 基坑验收合格后,即可施工管道砂砾石基础,若管道基础下部地质情况较差时要进行处理,具体处理方法同业主、监理工程师协商解决,基坑验收合格后,即可进行砼垫层施工。4、浇筑砼基础垫层1、基础经夯实处理达到要求后,用经纬仪准确放出过路圆管涵轴线,确定基础平面尺寸、位置。2、按设计尺寸支基础模板,经轴线,标高检查合格,浇注垫层砼。...
