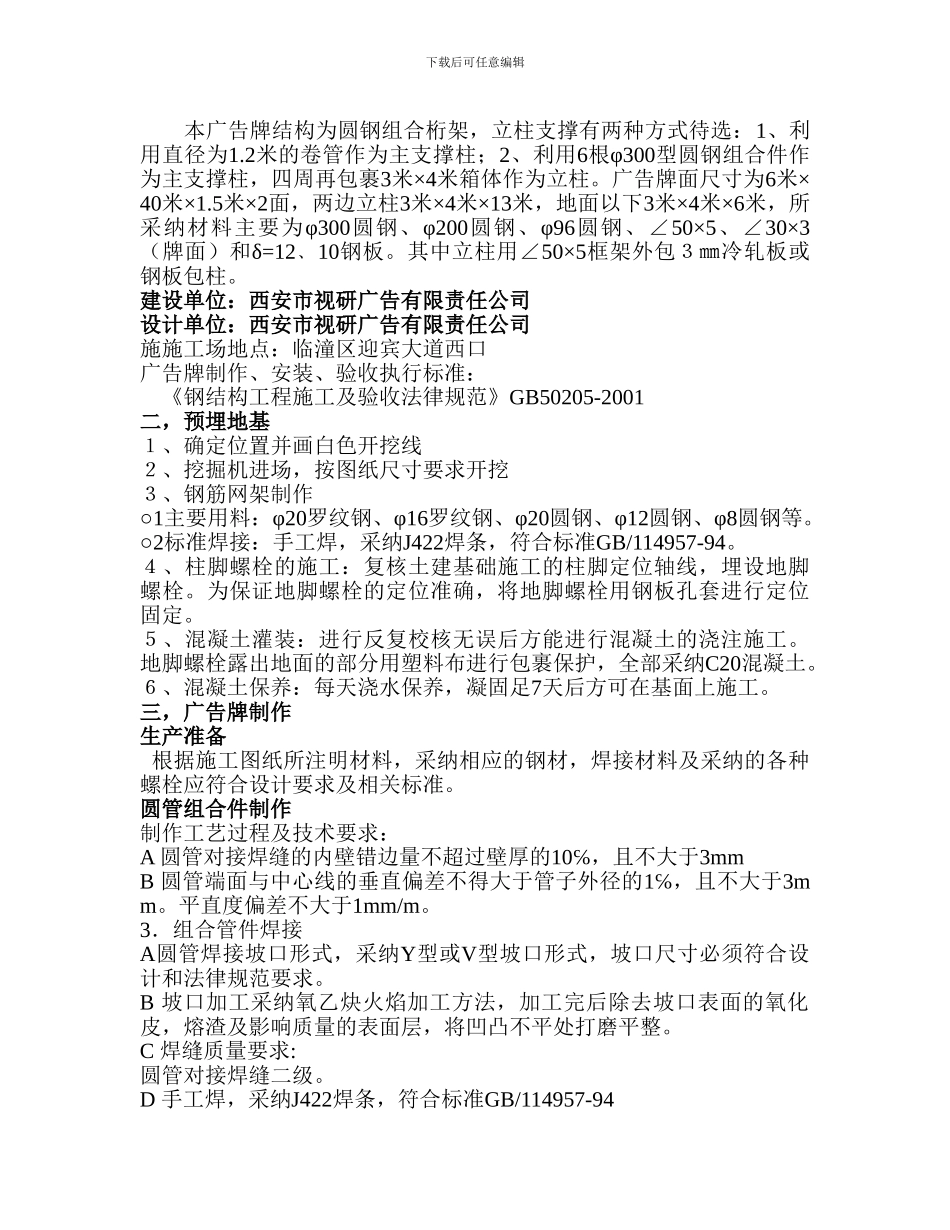

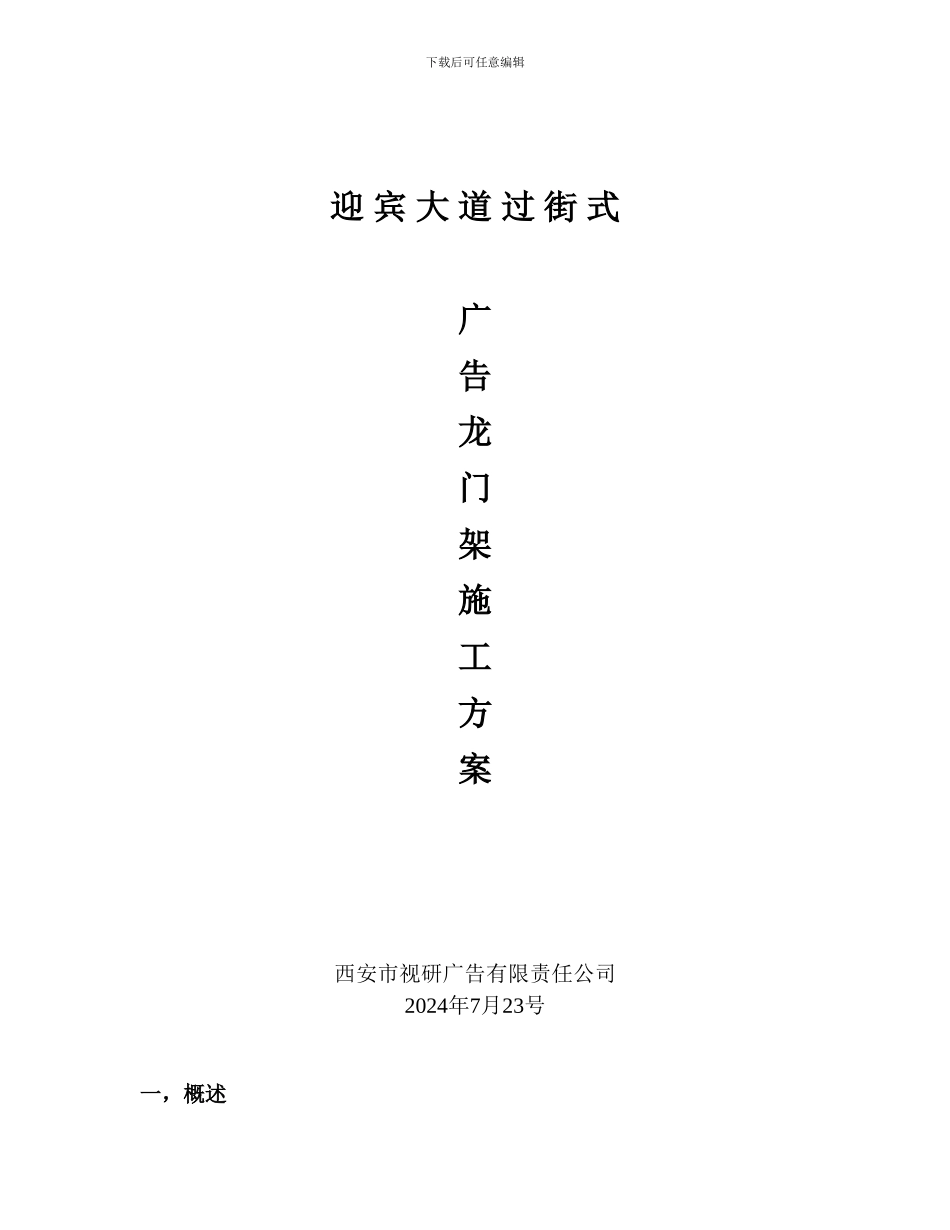

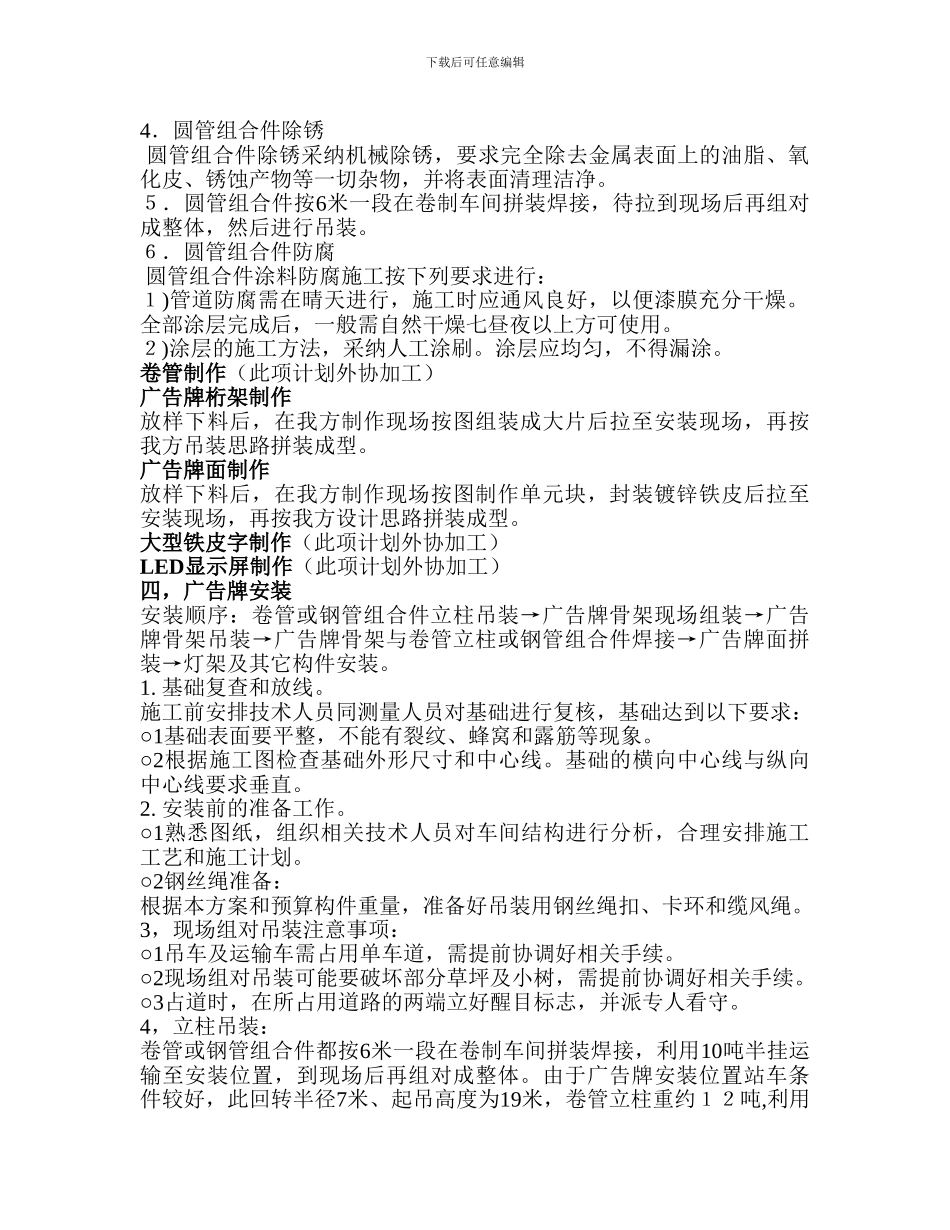

下载后可任意编辑迎 宾 大 道 过 街 式广告龙门架施工方案西安市视研广告有限责任公司2024年7月23号一，概述下载后可任意编辑 本广告牌结构为圆钢组合桁架，立柱支撑有两种方式待选：1、利用直径为1.2米的卷管作为主支撑柱；2、利用6根φ300型圆钢组合件作为主支撑柱，四周再包裹3米×4米箱体作为立柱。广告牌面尺寸为6米×40米×1.5米×2面，两边立柱3米×4米×13米，地面以下3米×4米×6米，所采纳材料主要为φ300圆钢、φ200圆钢、φ96圆钢、∠50×5、∠30×3（牌面）和δ=1210﹑钢板。其中立柱用∠50×5框架外包３㎜冷轧板或钢板包柱。建设单位：西安市视研广告有限责任公司设计单位：西安市视研广告有限责任公司施施工场地点：临潼区迎宾大道西口广告牌制作、安装、验收执行标准： 《钢结构工程施工及验收法律规范》GB50205-2001二，预埋地基１、确定位置并画白色开挖线２、挖掘机进场，按图纸尺寸要求开挖３、钢筋网架制作○1主要用料：φ20罗纹钢、φ16罗纹钢、φ20圆钢、φ12圆钢、φ8圆钢等。○2标准焊接：手工焊，采纳J422焊条，符合标准GB/114957-94。４、柱脚螺栓的施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢板孔套进行定位固定。５、混凝土灌装：进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护，全部采纳C20混凝土。６、混凝土保养：每天浇水保养，凝固足7天后方可在基面上施工。三，广告牌制作生产准备 根据施工图纸所注明材料，采纳相应的钢材，焊接材料及采纳的各种螺栓应符合设计要求及相关标准。圆管组合件制作制作工艺过程及技术要求：A 圆管对接焊缝的内壁错边量不超过壁厚的10℅，且不大于3mmB 圆管端面与中心线的垂直偏差不得大于管子外径的1℅，且不大于3mm。平直度偏差不大于1mm/m。3．组合管件焊接A圆管焊接坡口形式，采纳Y型或V型坡口形式，坡口尺寸必须符合设计和法律规范要求。B 坡口加工采纳氧乙炔火焰加工方法，加工完后除去坡口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。C 焊缝质量要求:圆管对接焊缝二级。D 手工焊，采纳J422焊条，符合标准GB/114957-94下载后可任意编辑4．圆管组合件除锈 圆管组合件除锈采纳机械除锈，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理洁净。５．圆管组合件按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，...
