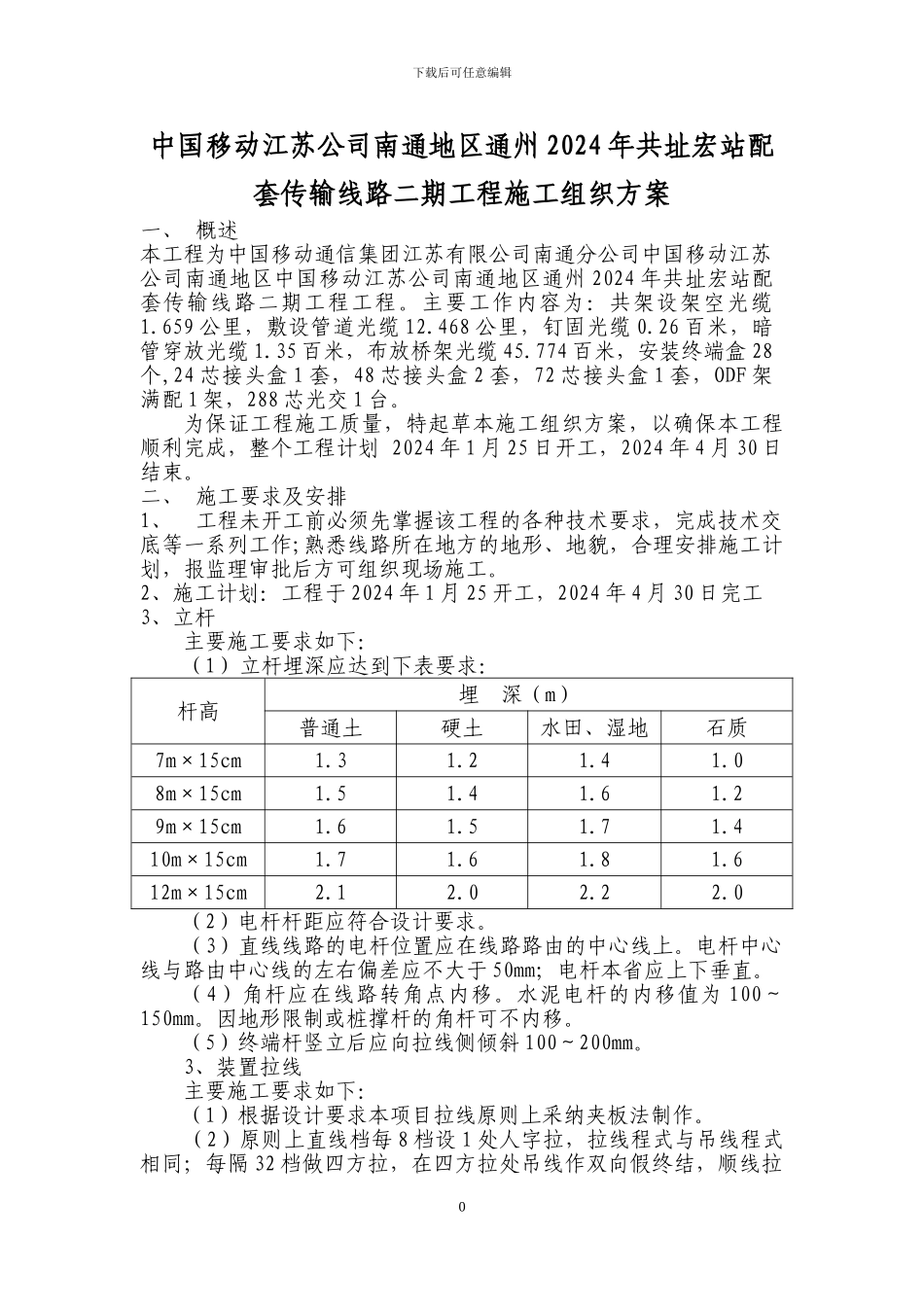

下载后可任意编辑中国移动江苏公司南通地区通州 2024 年共址宏站配套传输线路二期工程施工组织方案一、 概述本工程为中国移动通信集团江苏有限公司南通分公司中国移动江苏公司南通地区中国移动江苏公司南通地区通州 2024 年共址宏站配套传输线路二期工程工程。主要工作内容为：共架设架空光缆1.659 公里，敷设管道光缆 12.468 公里，钉固光缆 0.26 百米，暗管穿放光缆 1.35 百米，布放桥架光缆 45.774 百米，安装终端盒 28个,24 芯接头盒 1 套，48 芯接头盒 2 套，72 芯接头盒 1 套，ODF 架满配 1 架，288 芯光交 1 台。为保证工程施工质量，特起草本施工组织方案，以确保本工程顺利完成，整个工程计划 2024 年 1 月 25 日开工，2024 年 4 月 30 日结束。二、 施工要求及安排1、工程未开工前必须先掌握该工程的各种技术要求，完成技术交底等一系列工作;熟悉线路所在地方的地形、地貌，合理安排施工计划，报监理审批后方可组织现场施工。2、施工计划：工程于 2024 年 1 月 25 开工，2024 年 4 月 30 日完工3、立杆主要施工要求如下：（1）立杆埋深应达到下表要求：杆高埋 深（m）普通土硬土水田、湿地石质7m×15cm1.31.21.41.08m×15cm1.51.41.61.29m×15cm1.61.51.71.410m×15cm1.71.61.81.612m×15cm2.12.02.22.0（2）电杆杆距应符合设计要求。（3）直线线路的电杆位置应在线路路由的中心线上。电杆中心线与路由中心线的左右偏差应不大于 50mm；电杆本省应上下垂直。（4）角杆应在线路转角点内移。水泥电杆的内移值为 100～150mm。因地形限制或桩撑杆的角杆可不内移。（5）终端杆竖立后应向拉线侧倾斜 100～200mm。3、装置拉线 主要施工要求如下： （1）根据设计要求本项目拉线原则上采纳夹板法制作。 （2）原则上直线档每 8 档设 1 处人字拉，拉线程式与吊线程式相同；每隔 32 档做四方拉，在四方拉处吊线作双向假终结，顺线拉0下载后可任意编辑线程式采纳比吊线程式大一级的钢绞线。（3）靠近高压电力设施及喧闹市区的拉线，应加装绝缘子。绝缘子距地面的垂直距离应在 2 米以上。（4）人行道上的拉线宜以塑料保护套或竹筒保护。（5）架空明线的拉线上把在电杆上的装设位置，应符合下列规定：只装一条拉线时，应设在第一层线担（或抱箍）下 100mm 处；装二条拉线时，上层拉线应设在第一层线担下 100mm 处，下层拉线应设在末层线担上 200mm 处；四方拉的顺线路拉线应...
