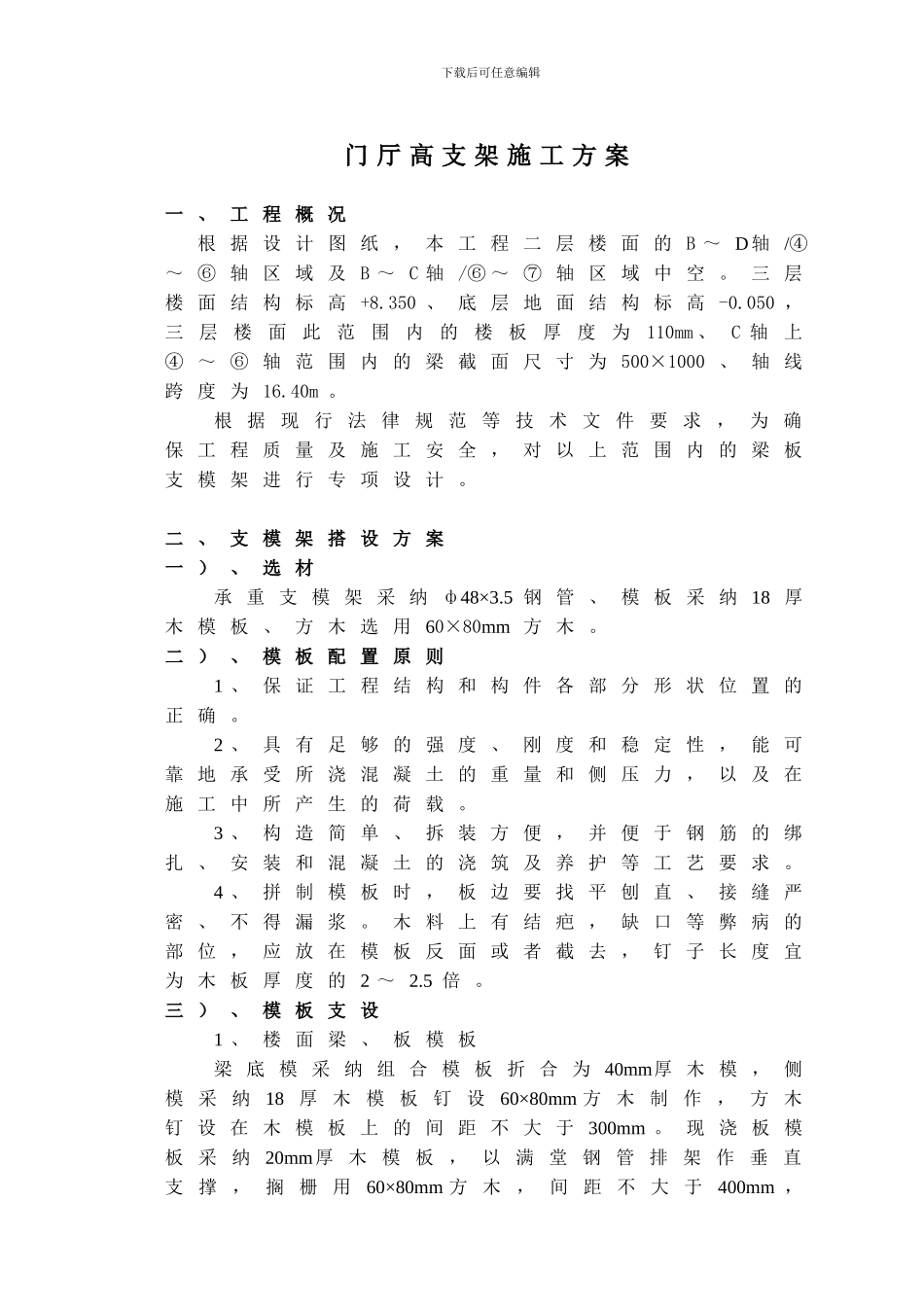

下载后可任意编辑门 厅 高 支 架 施 工 方 案一 、 工 程 概 况根 据 设 计 图 纸 ， 本 工 程 二 层 楼 面 的 B ～ D 轴 /④～ ⑥ 轴 区 域 及 B ～ C 轴 /⑥ ～ ⑦ 轴 区 域 中 空 。 三 层楼 面 结 构 标 高 +8.350 、 底 层 地 面 结 构 标 高 -0.050 ，三层楼面此范围内的楼板厚度为110mm 、C 轴上④ ～ ⑥ 轴 范 围 内 的 梁 截 面 尺 寸 为 500×1000 、 轴 线跨 度 为 16.40m 。根 据 现 行 法 律 规 范 等 技 术 文 件 要 求 ， 为 确保 工 程 质 量 及 施 工 安 全 ， 对 以 上 范 围 内 的 梁 板支 模 架 进 行 专 项 设 计 。二 、 支 模 架 搭 设 方 案一 ） 、 选 材承 重 支 模 架 采 纳 ф48×3.5 钢 管 、 模 板 采 纳 18 厚木 模 板 、 方 木 选 用 60×80mm 方 木 。二 ） 、 模 板 配 置 原 则1 、 保 证 工 程 结 构 和 构 件 各 部 分 形 状 位 置 的正 确 。2 、 具 有 足 够 的 强 度 、 刚 度 和 稳 定 性 ， 能 可靠 地 承 受 所 浇 混 凝 土 的 重 量 和 侧 压 力 ， 以 及 在施 工 中 所 产 生 的 荷 载 。3 、 构 造 简 单 、 拆 装 方 便 ， 并 便 于 钢 筋 的 绑扎 、 安 装 和 混 凝 土 的 浇 筑 及 养 护 等 工 艺 要 求 。4 、 拼 制 模 板 时 ， 板 边 要 找 平 刨 直 、 接 缝 严密 、 不 得 漏 浆 。 木 料 上 有 结 疤 ， 缺 口 等 弊 病 的部 位 ， 应 放 在 模 板 反 面 或 者 截 去 ， 钉 子 长 度 宜为 木 板 厚 度 的 2 ～ 2.5 倍 。三 ） 、 模 板 支 设1 、 楼 面 梁 、 板 模 板梁 底 模 采 纳 组 合 模 板 折 合 为 40mm厚 木 模 ， 侧模 采 纳18厚 木 模 板 钉 设60×80mm 方 木 制 作 ， 方 木钉 设 在 木 模 板 上 的 间 距 不 大 于 300mm 。 现 浇 板 模板 采 纳20mm厚 木 模 板 ， 以 满 堂 钢 管 排 架 作 垂 直支撑，搁栅用60×80mm 方木，间距不大于400mm ，下载后可任意编辑支承搁栅用ф48×3.5 钢管间距1.20mm 以内（...
