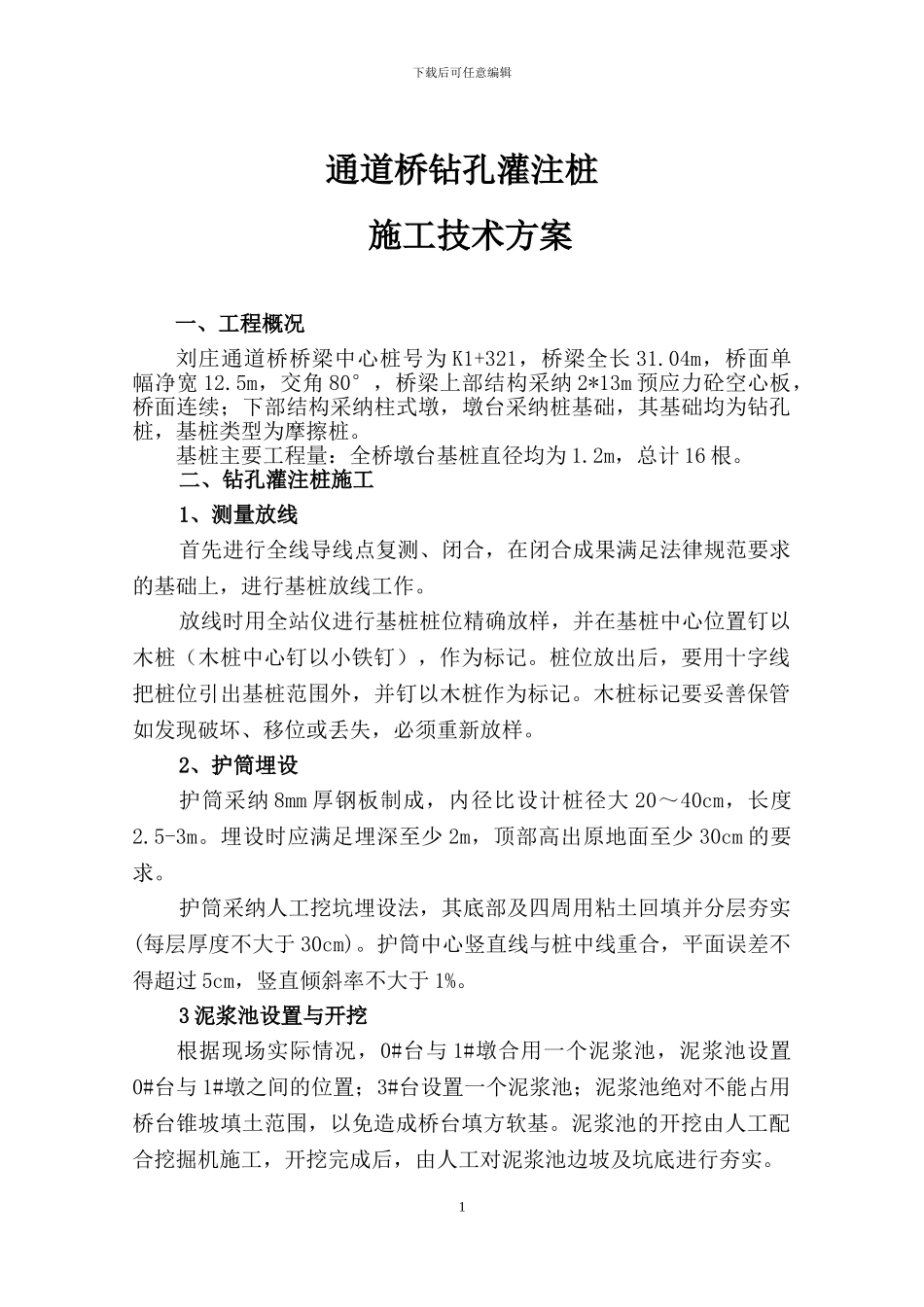

下载后可任意编辑通道桥钻孔灌注桩施工技术方案一、工程概况刘庄通道桥桥梁中心桩号为 K1+321，桥梁全长 31.04m，桥面单幅净宽 12.5m，交角 80°，桥梁上部结构采纳 2*13m 预应力砼空心板，桥面连续；下部结构采纳柱式墩，墩台采纳桩基础，其基础均为钻孔桩，基桩类型为摩擦桩。基桩主要工程量：全桥墩台基桩直径均为 1.2m，总计 16 根。二、钻孔灌注桩施工1、测量放线首先进行全线导线点复测、闭合，在闭合成果满足法律规范要求的基础上，进行基桩放线工作。放线时用全站仪进行基桩桩位精确放样，并在基桩中心位置钉以木桩（木桩中心钉以小铁钉），作为标记。桩位放出后，要用十字线把桩位引出基桩范围外，并钉以木桩作为标记。木桩标记要妥善保管如发现破坏、移位或丢失，必须重新放样。2、护筒埋设护筒采纳 8mm 厚钢板制成，内径比设计桩径大 20～40cm，长度2.5-3m。埋设时应满足埋深至少 2m，顶部高出原地面至少 30cm 的要求。护筒采纳人工挖坑埋设法，其底部及四周用粘土回填并分层夯实(每层厚度不大于 30cm)。护筒中心竖直线与桩中线重合，平面误差不得超过 5cm，竖直倾斜率不大于 1%。3 泥浆池设置与开挖根据现场实际情况，0#台与 1#墩合用一个泥浆池，泥浆池设置0#台与 1#墩之间的位置；3#台设置一个泥浆池；泥浆池绝对不能占用桥台锥坡填土范围，以免造成桥台填方软基。泥浆池的开挖由人工配合挖掘机施工，开挖完成后，由人工对泥浆池边坡及坑底进行夯实。1下载后可任意编辑4 钻机就位根据现场的实际情况和地质情况，采纳汽车式反循环回转钻机。钻机就位前，需对原地面进行碾压夯实，保证钻机就位后底座和顶端平稳，在钻进中不发生位移和倾斜。 钻机就位后，应对钻机的稳定性进行检查，确保钻机在钻进过程中平稳、不发生倾斜。严格检查钻机水平、对中，保证钻头中心与基桩中心重合，并报经监理工程师验收合格，然后才能开钻。5、泥浆的制备根据地质报告，土质基本为粉土和细沙，因此泥浆是成孔的关键。制浆时用膨润土制浆。由于钻机采纳反循环钻，因此制备好的泥浆应满足相对密度 1.06-1.1，黏度 18-28Pa.s，含砂率不大于 4%。6、钻孔开钻时应慢速钻进，以防钻头偏位，待钻头或导向部位全部进入地层后，方可加速钻进。采纳减压钻进，即钻机的主吊钩始终要承受部分钻具的重力，而孔底承受的钻压不超过钻具重力之和(扣除浮力)的 80%。在钻进过程中，时刻关注桩位处的地层变化，并常常对泥浆进行检测和试验，以便...
