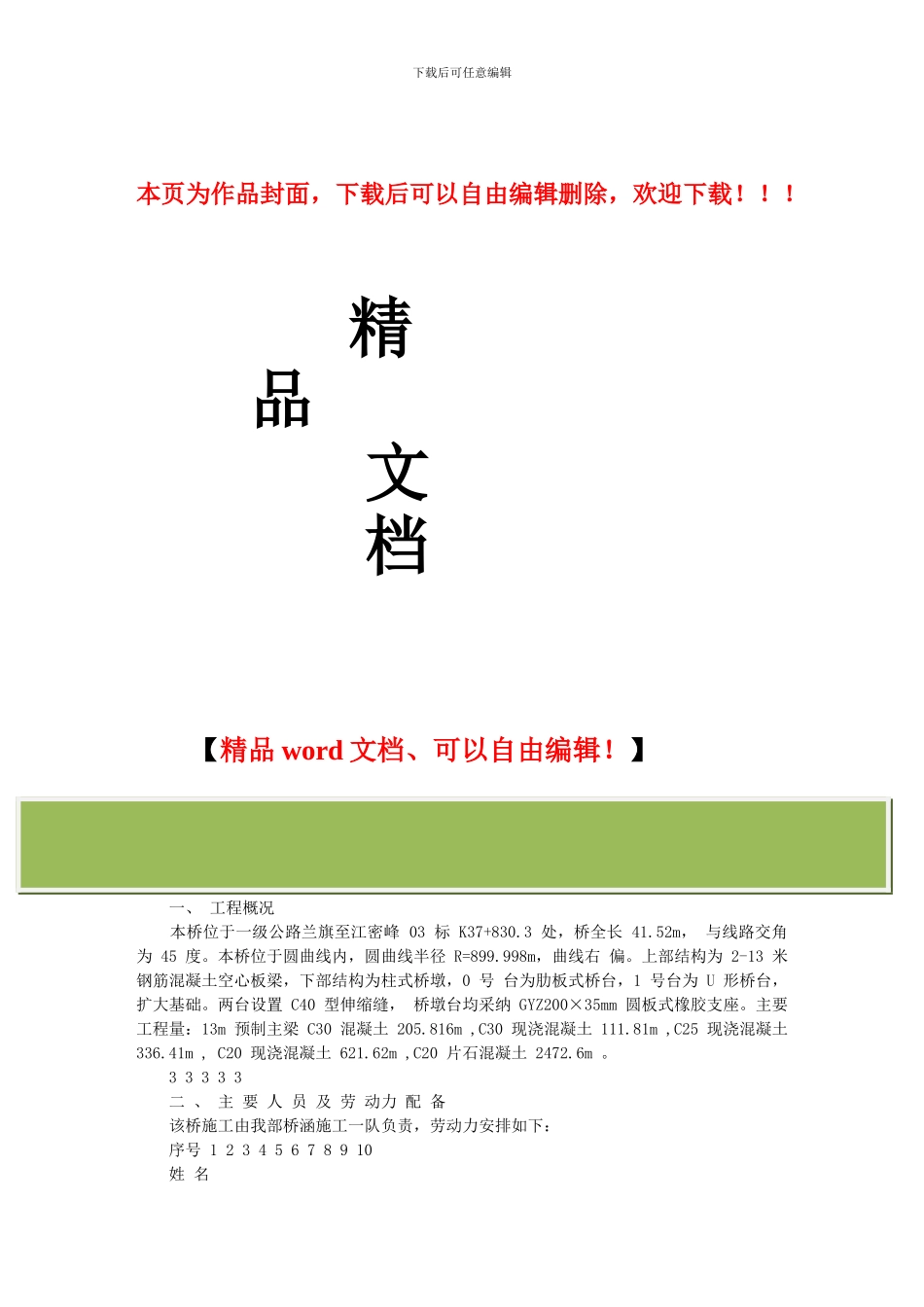

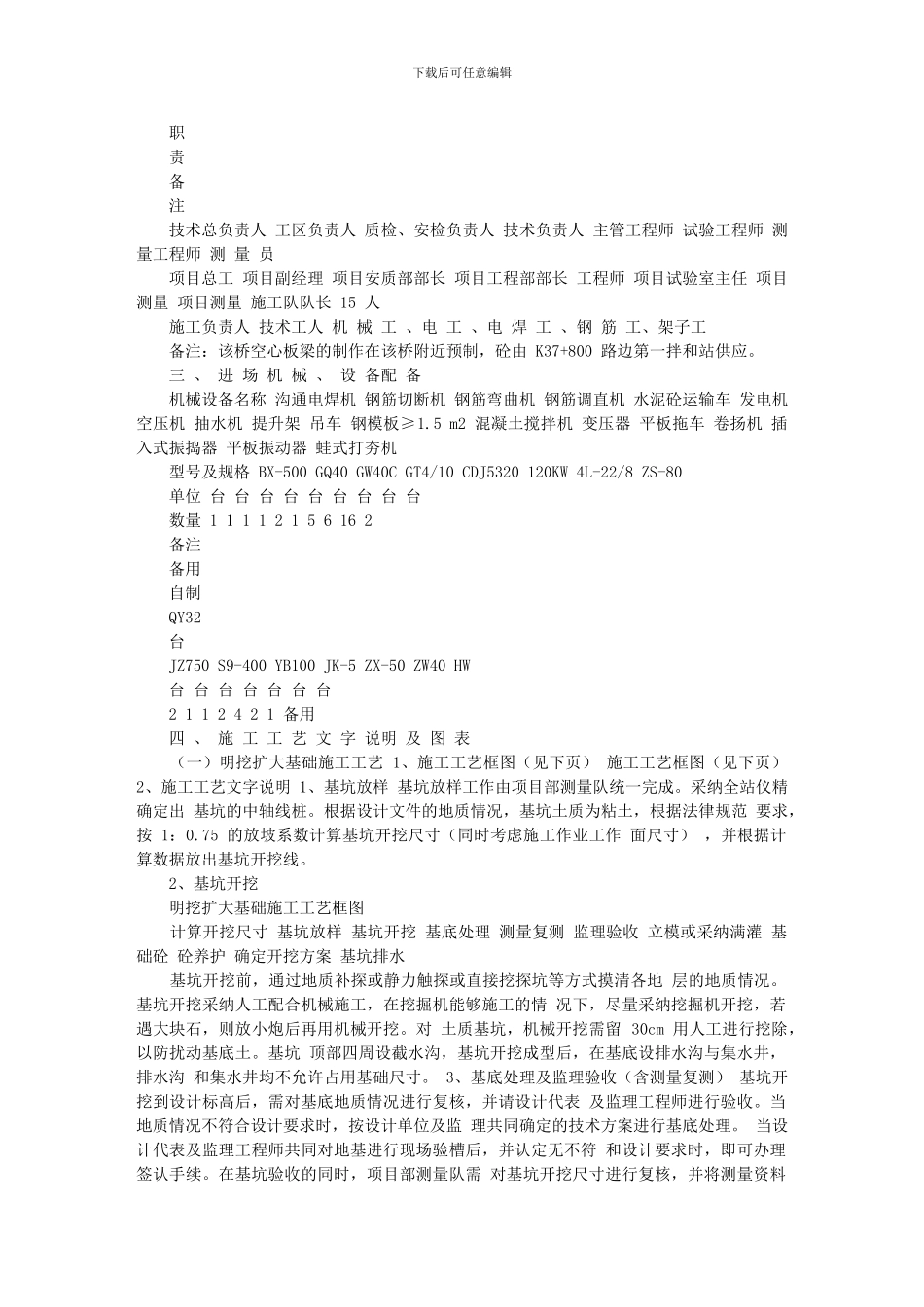

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 本文由 46562906 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 通道桥施工方案 一、 工程概况 本桥位于一级公路兰旗至江密峰 03 标 K37+830.3 处，桥全长 41.52m， 与线路交角为 45 度。本桥位于圆曲线内，圆曲线半径 R=899.998m，曲线右 偏。上部结构为 2-13 米钢筋混凝土空心板梁，下部结构为柱式桥墩，0 号 台为肋板式桥台，1 号台为 U 形桥台，扩大基础。两台设置 C40 型伸缩缝， 桥墩台均采纳 GYZ200×35mm 圆板式橡胶支座。主要工程量：13m 预制主梁 C30 混凝土 205.816m ,C30 现浇混凝土 111.81m ,C25 现浇混凝土 336.41m , C20 现浇混凝土 621.62m ,C20 片石混凝土 2472.6m 。 3 3 3 3 3 二 、 主 要 人 员 及 劳 动力 配 备 该桥施工由我部桥涵施工一队负责，劳动力安排如下： 序号 1 2 3 4 5 6 7 8 9 10 姓 名下载后可任意编辑 职 责 备 注 技术总负责人 工区负责人 质检、安检负责人 技术负责人 主管工程师 试验工程师 测量工程师 测 量 员 项目总工 项目副经理 项目安质部部长 项目工程部部长 工程师 项目试验室主任 项目测量 项目测量 施工队队长 15 人 施工负责人 技术工人 机 械 工 、电 工 、电 焊 工 、钢 筋 工、架子工 备注：该桥空心板梁的制作在该桥附近预制，砼由 K37+800 路边第一拌和站供应。 三 、 进 场 机 械 、 设 备配 备 机械设备名称 沟通电焊机 钢筋切断机 钢筋弯曲机 钢筋调直机 水泥砼运输车 发电机 空压机 抽水机 提升架 吊车 钢模板≥1.5 m2 混凝土搅拌机 变压器 平板拖车 卷扬机 插入式振捣器 平板振动器 蛙式打夯机 型号及规格 BX-500 GQ40 GW40C GT4/10 CDJ5320 120KW 4L-22/8 ZS-80 单位 台 台 台 台 台 台 台 台 台 数量 1 1 1 1 2 1 5 6 16 2 备注 备用 自制 QY32 台 JZ750 S9-400 YB100 JK-5 ZX-50 ZW40 HW 台 台 台 台 台 台 台 2 1 1 2 4 2 1 备用 四 、 施 工 工 艺 文 字 说明 及 图 表 （一）明挖扩大基础施工工艺 1、施工工艺框图（见下页） 施工工艺框图（见下页） 2、施工工艺...
