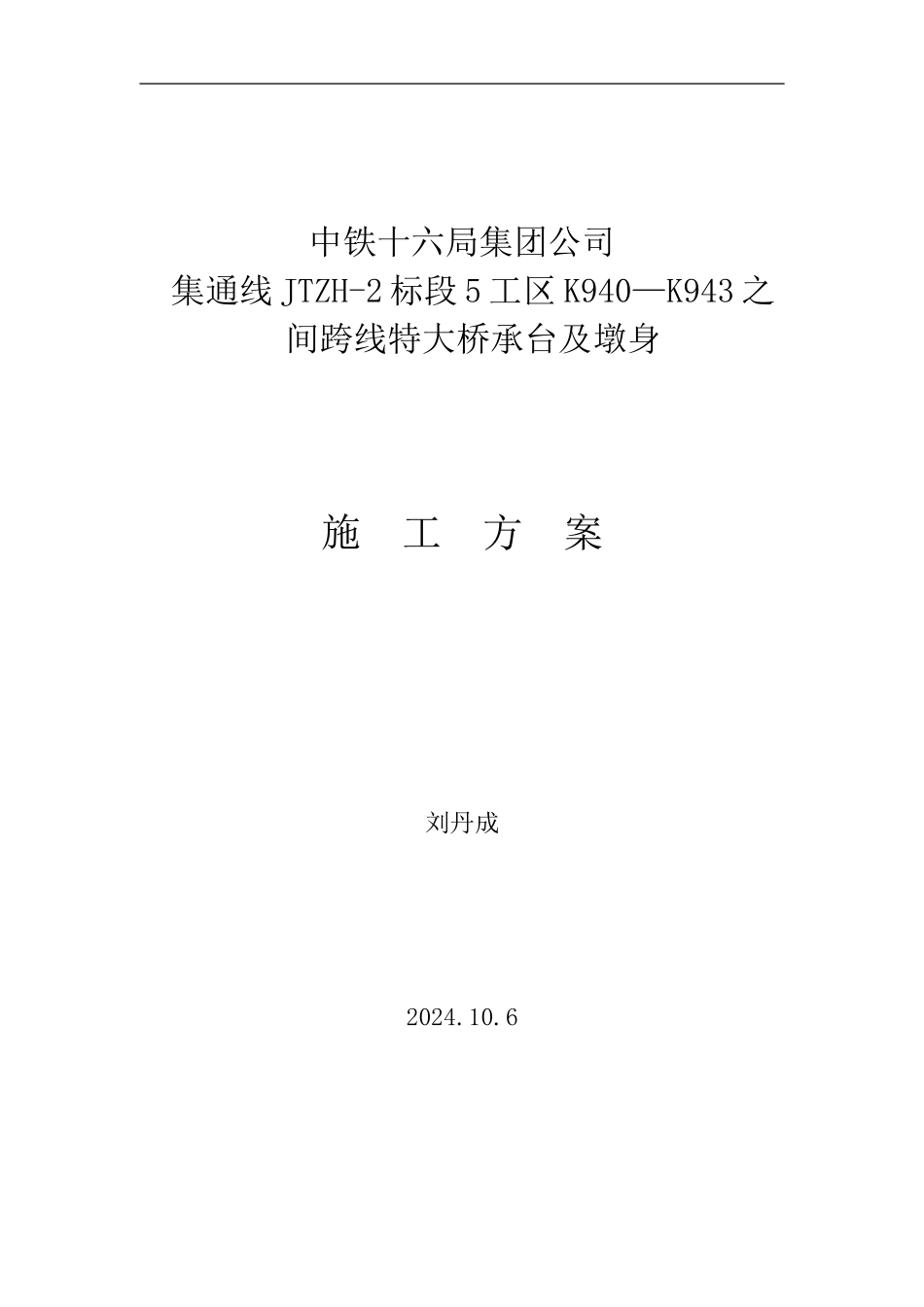

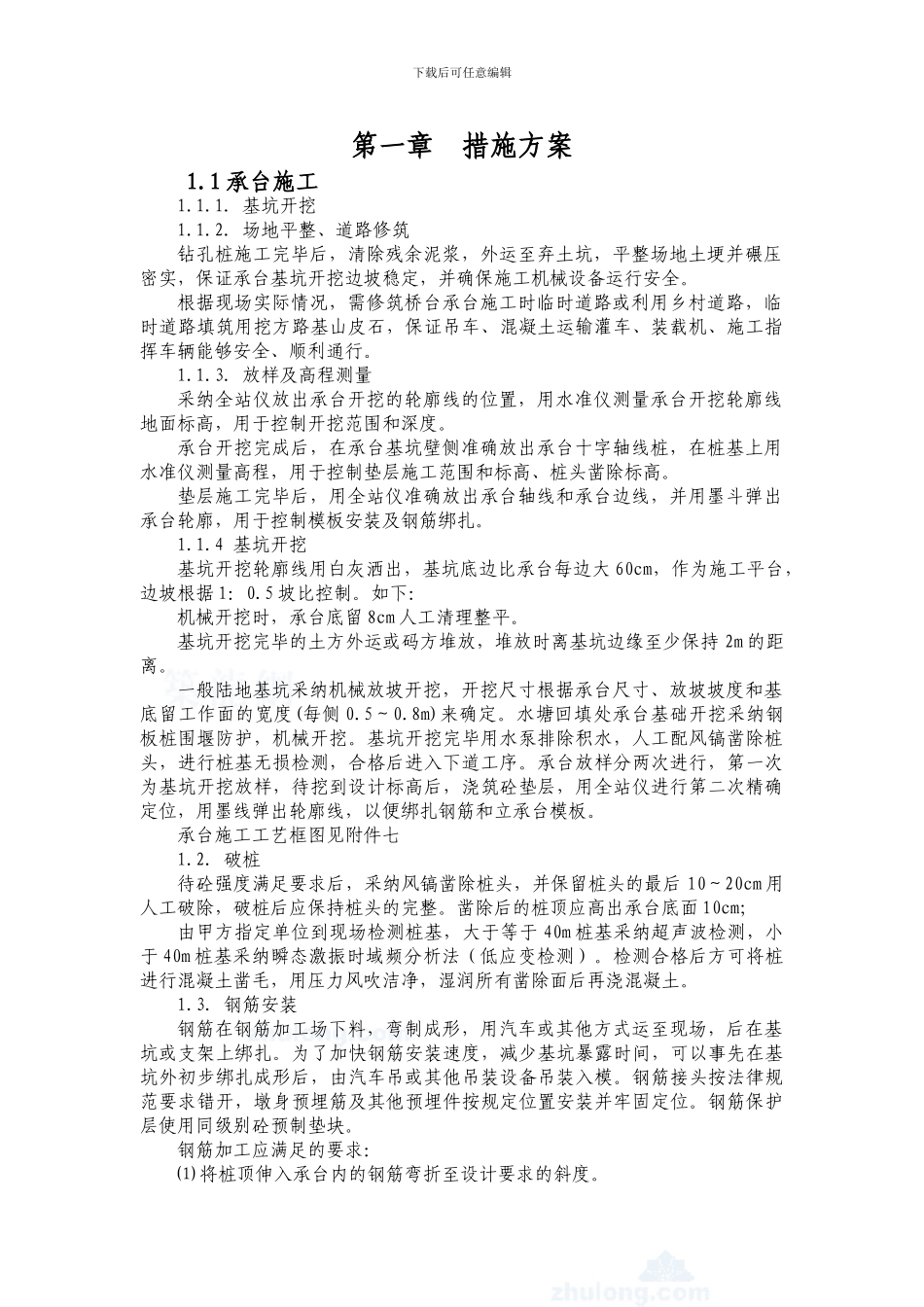

中铁十六局集团公司集通线 JTZH-2 标段 5 工区 K940—K943 之间跨线特大桥承台及墩身施 工 方 案刘丹成2024.10.6 下载后可任意编辑第一章 措施方案1.1 承台施工1.1.1．基坑开挖1.1.2. 场地平整、道路修筑钻孔桩施工完毕后，清除残余泥浆，外运至弃土坑，平整场地土埂并碾压密实，保证承台基坑开挖边坡稳定，并确保施工机械设备运行安全。根据现场实际情况，需修筑桥台承台施工时临时道路或利用乡村道路，临时道路填筑用挖方路基山皮石，保证吊车、混凝土运输灌车、装载机、施工指挥车辆能够安全、顺利通行。1.1.3．放样及高程测量采纳全站仪放出承台开挖的轮廓线的位置，用水准仪测量承台开挖轮廓线地面标高，用于控制开挖范围和深度。承台开挖完成后，在承台基坑壁侧准确放出承台十字轴线桩，在桩基上用水准仪测量高程，用于控制垫层施工范围和标高、桩头凿除标高。垫层施工完毕后，用全站仪准确放出承台轴线和承台边线，并用墨斗弹出承台轮廓，用于控制模板安装及钢筋绑扎。1.1.4 基坑开挖基坑开挖轮廓线用白灰洒出，基坑底边比承台每边大 60cm，作为施工平台，边坡根据 1：0.5 坡比控制。如下：机械开挖时，承台底留 8cm 人工清理整平。基坑开挖完毕的土方外运或码方堆放，堆放时离基坑边缘至少保持 2m 的距离。一般陆地基坑采纳机械放坡开挖，开挖尺寸根据承台尺寸、放坡坡度和基底留工作面的宽度(每侧 0.5～0.8m)来确定。水塘回填处承台基础开挖采纳钢板桩围堰防护，机械开挖。基坑开挖完毕用水泵排除积水，人工配风镐凿除桩头，进行桩基无损检测，合格后进入下道工序。承台放样分两次进行，第一次为基坑开挖放样，待挖到设计标高后，浇筑砼垫层，用全站仪进行第二次精确定位，用墨线弹出轮廓线，以便绑扎钢筋和立承台模板。承台施工工艺框图见附件七1.2. 破桩待砼强度满足要求后，采纳风镐凿除桩头，并保留桩头的最后 10～20cm 用人工破除，破桩后应保持桩头的完整。凿除后的桩顶应高出承台底面 10cm；由甲方指定单位到现场检测桩基，大于等于 40m 桩基采纳超声波检测，小于 40m 桩基采纳瞬态激振时域频分析法（低应变检测）。检测合格后方可将桩进行混凝土凿毛，用压力风吹洁净，湿润所有凿除面后再浇混凝土。1.3．钢筋安装钢筋在钢筋加工场下料，弯制成形，用汽车或其他方式运至现场，后在基坑或支架上绑扎。为了加快钢筋安装速度，减少基坑暴露时间，可以事先在基坑外初步绑扎成形后，由汽车吊或其他吊装设...
