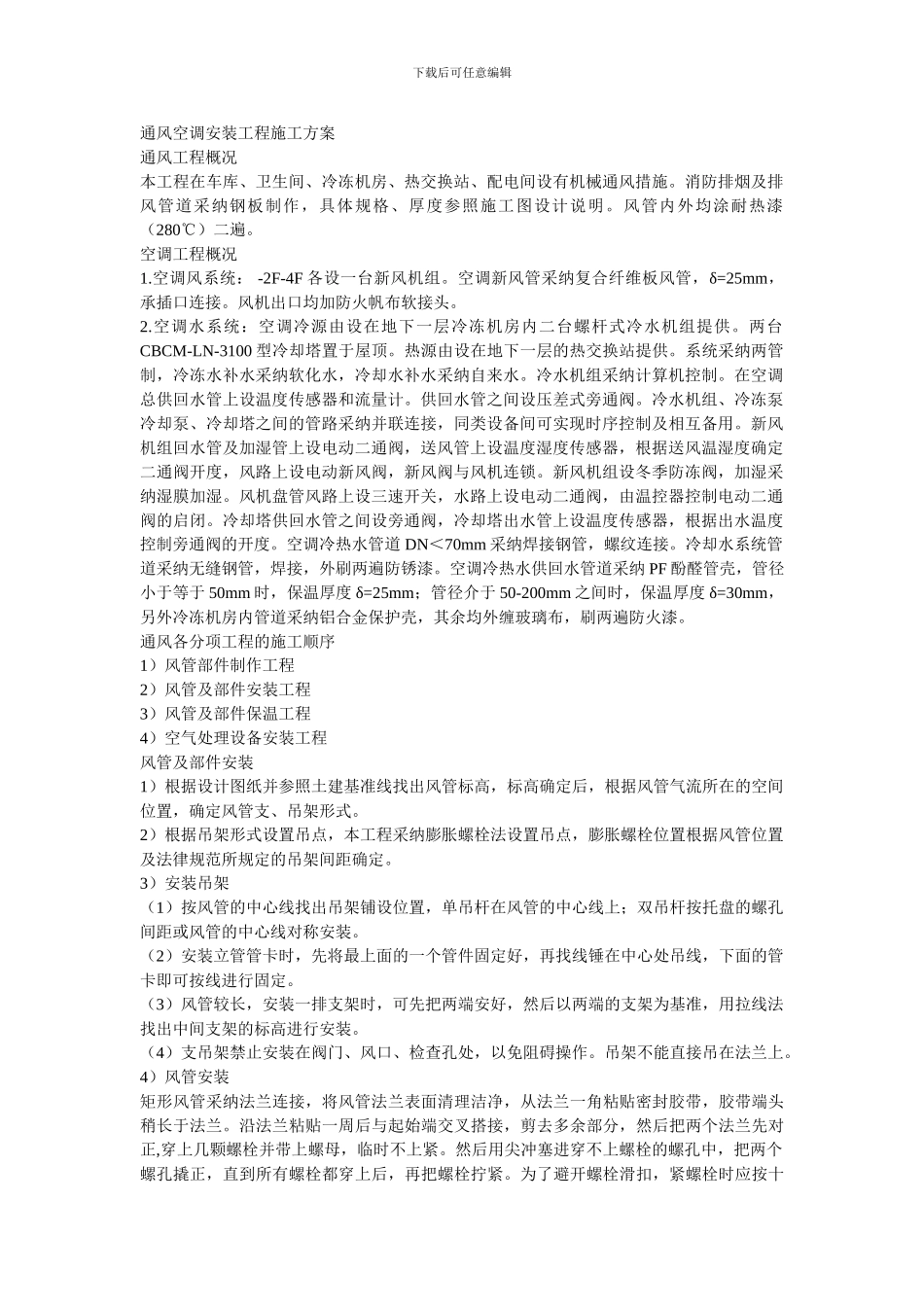

下载后可任意编辑通风空调安装工程施工方案通风工程概况本工程在车库、卫生间、冷冻机房、热交换站、配电间设有机械通风措施。消防排烟及排风管道采纳钢板制作，具体规格、厚度参照施工图设计说明。风管内外均涂耐热漆（280℃）二遍。空调工程概况1.空调风系统： -2F-4F 各设一台新风机组。空调新风管采纳复合纤维板风管，δ=25mm，承插口连接。风机出口均加防火帆布软接头。2.空调水系统：空调冷源由设在地下一层冷冻机房内二台螺杆式冷水机组提供。两台CBCM-LN-3100 型冷却塔置于屋顶。热源由设在地下一层的热交换站提供。系统采纳两管制，冷冻水补水采纳软化水，冷却水补水采纳自来水。冷水机组采纳计算机控制。在空调总供回水管上设温度传感器和流量计。供回水管之间设压差式旁通阀。冷水机组、冷冻泵冷却泵、冷却塔之间的管路采纳并联连接，同类设备间可实现时序控制及相互备用。新风机组回水管及加湿管上设电动二通阀，送风管上设温度湿度传感器，根据送风温湿度确定二通阀开度，风路上设电动新风阀，新风阀与风机连锁。新风机组设冬季防冻阀，加湿采纳湿膜加湿。风机盘管风路上设三速开关，水路上设电动二通阀，由温控器控制电动二通阀的启闭。冷却塔供回水管之间设旁通阀，冷却塔出水管上设温度传感器，根据出水温度控制旁通阀的开度。空调冷热水管道 DN＜70mm 采纳焊接钢管，螺纹连接。冷却水系统管道采纳无缝钢管，焊接，外刷两遍防锈漆。空调冷热水供回水管道采纳 PF 酚醛管壳，管径小于等于 50mm 时，保温厚度 δ=25mm；管径介于 50-200mm 之间时，保温厚度 δ=30mm，另外冷冻机房内管道采纳铝合金保护壳，其余均外缠玻璃布，刷两遍防火漆。通风各分项工程的施工顺序1）风管部件制作工程2）风管及部件安装工程3）风管及部件保温工程4）空气处理设备安装工程风管及部件安装1）根据设计图纸并参照土建基准线找出风管标高，标高确定后，根据风管气流所在的空间位置，确定风管支、吊架形式。2）根据吊架形式设置吊点，本工程采纳膨胀螺栓法设置吊点，膨胀螺栓位置根据风管位置及法律规范所规定的吊架间距确定。3）安装吊架（1）按风管的中心线找出吊架铺设位置，单吊杆在风管的中心线上；双吊杆按托盘的螺孔间距或风管的中心线对称安装。（2）安装立管管卡时，先将最上面的一个管件固定好，再找线锤在中心处吊线，下面的管卡即可按线进行固定。（3）风管较长，安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉...
