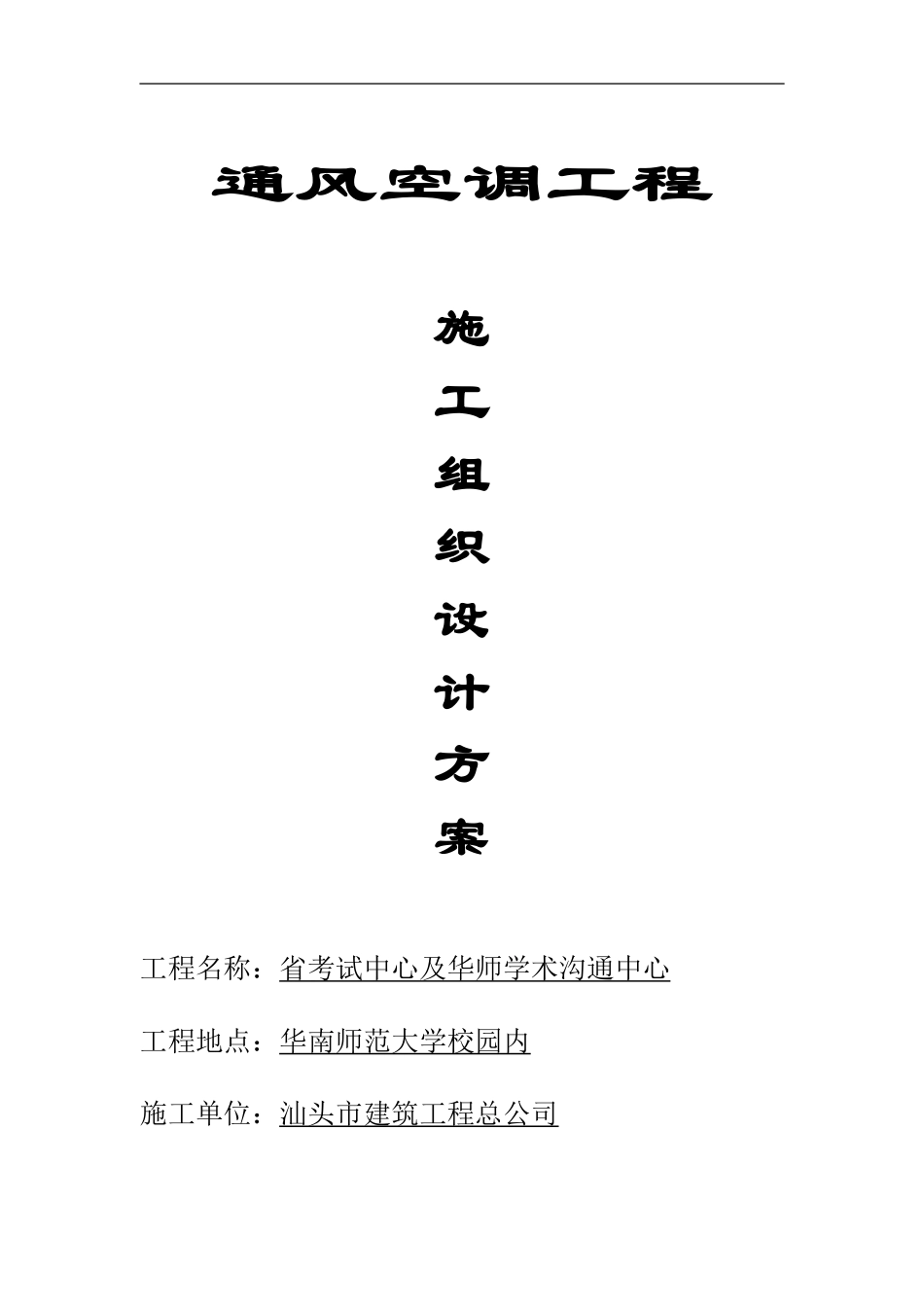

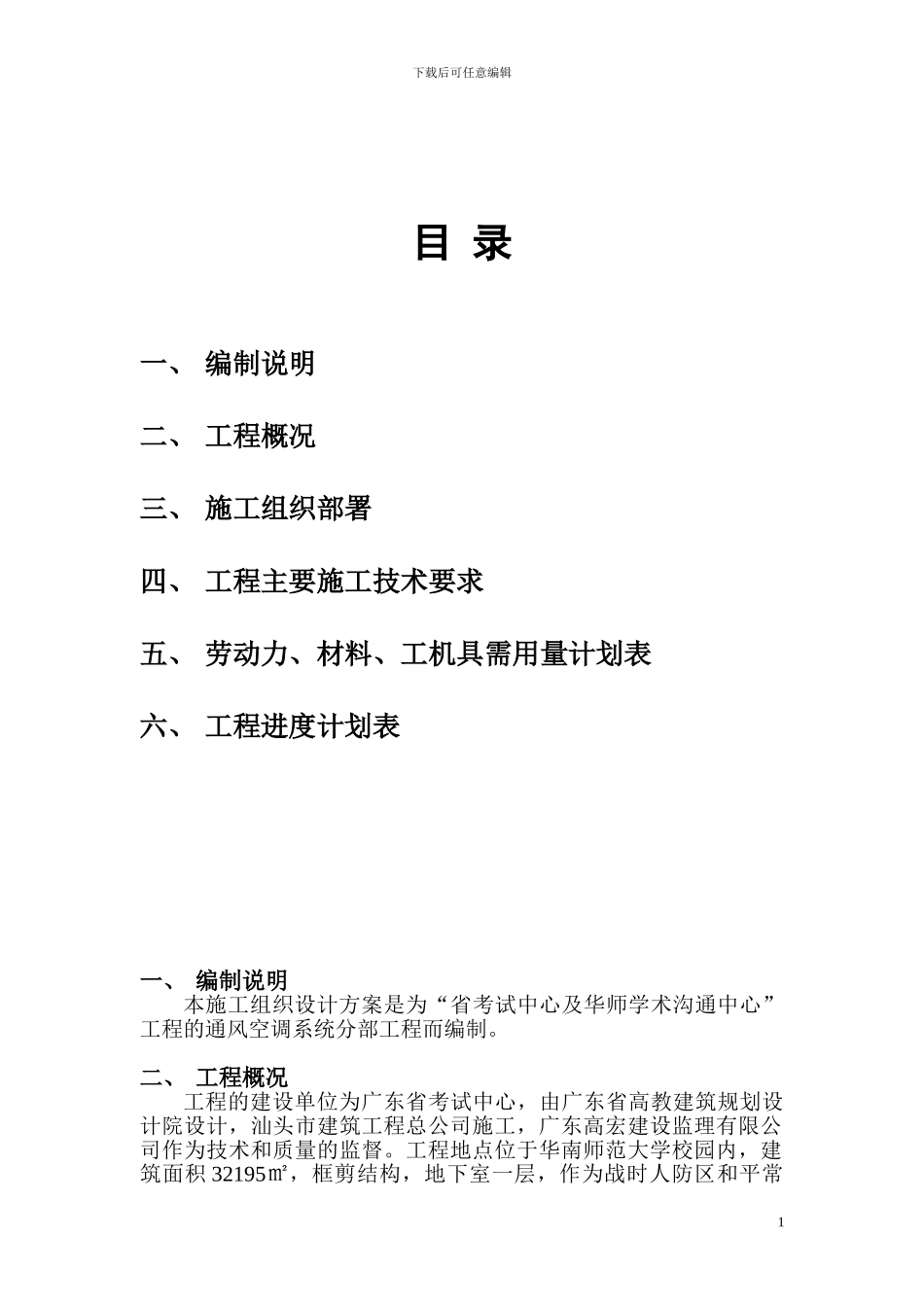

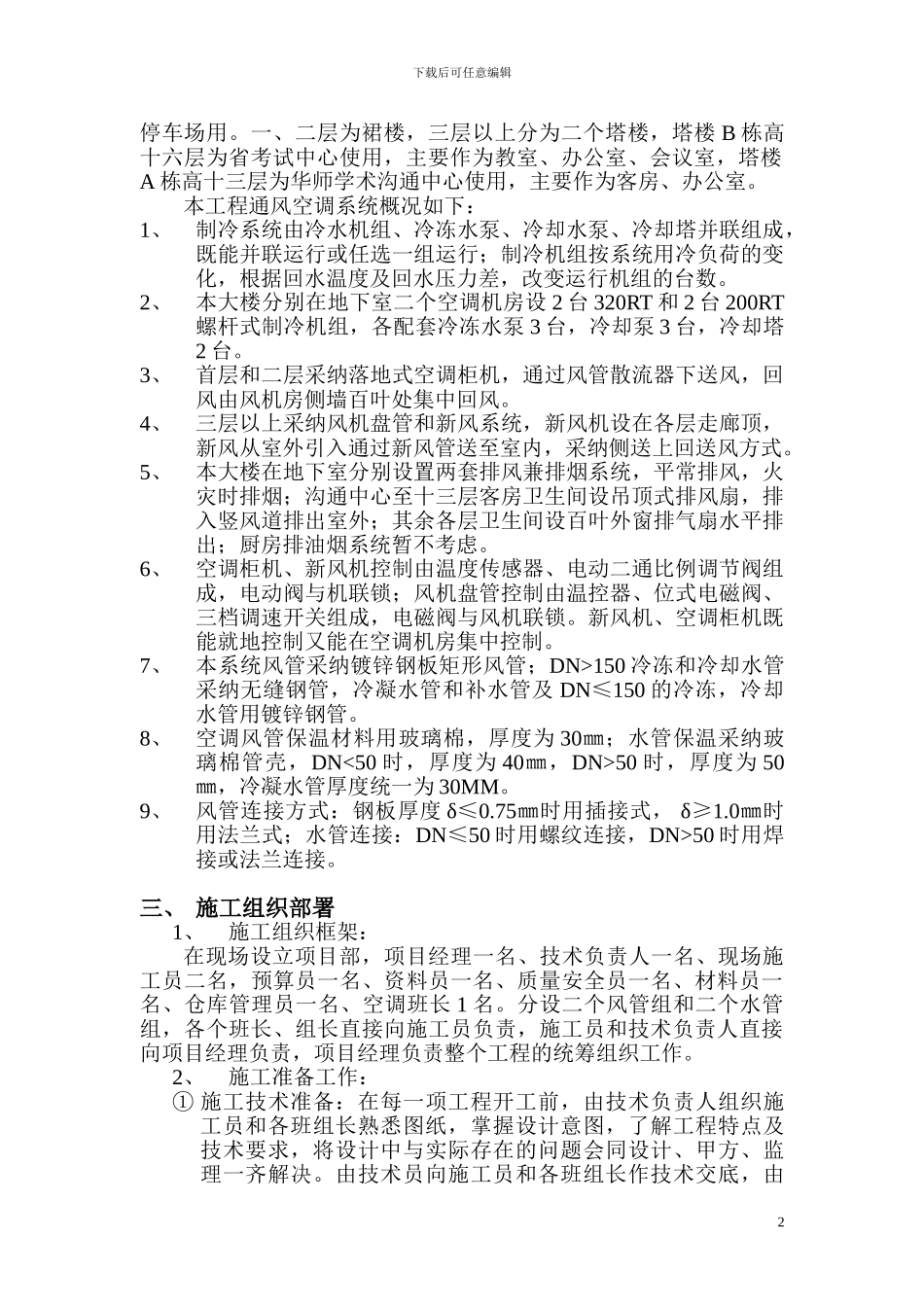

通风空调工程施工组织设计方案工程名称：省考试中心及华师学术沟通中心工程地点：华南师范大学校园内施工单位：汕头市建筑工程总公司下载后可任意编辑目 录一、 编制说明二、 工程概况三、 施工组织部署四、 工程主要施工技术要求五、 劳动力、材料、工机具需用量计划表六、 工程进度计划表一、 编制说明本施工组织设计方案是为“省考试中心及华师学术沟通中心”工程的通风空调系统分部工程而编制。二、 工程概况工程的建设单位为广东省考试中心，由广东省高教建筑规划设计院设计，汕头市建筑工程总公司施工，广东高宏建设监理有限公司作为技术和质量的监督。工程地点位于华南师范大学校园内，建筑面积 32195㎡，框剪结构，地下室一层，作为战时人防区和平常1下载后可任意编辑停车场用。一、二层为裙楼，三层以上分为二个塔楼，塔楼 B 栋高十六层为省考试中心使用，主要作为教室、办公室、会议室，塔楼A 栋高十三层为华师学术沟通中心使用，主要作为客房、办公室。本工程通风空调系统概况如下：1、制冷系统由冷水机组、冷冻水泵、冷却水泵、冷却塔并联组成，既能并联运行或任选一组运行；制冷机组按系统用冷负荷的变化，根据回水温度及回水压力差，改变运行机组的台数。2、本大楼分别在地下室二个空调机房设 2 台 320RT 和 2 台 200RT螺杆式制冷机组，各配套冷冻水泵 3 台，冷却泵 3 台，冷却塔2 台。3、首层和二层采纳落地式空调柜机，通过风管散流器下送风，回风由风机房侧墙百叶处集中回风。4、三层以上采纳风机盘管和新风系统，新风机设在各层走廊顶，新风从室外引入通过新风管送至室内，采纳侧送上回送风方式。5、本大楼在地下室分别设置两套排风兼排烟系统，平常排风，火灾时排烟；沟通中心至十三层客房卫生间设吊顶式排风扇，排入竖风道排出室外；其余各层卫生间设百叶外窗排气扇水平排出；厨房排油烟系统暂不考虑。6、空调柜机、新风机控制由温度传感器、电动二通比例调节阀组成，电动阀与机联锁；风机盘管控制由温控器、位式电磁阀、三档调速开关组成，电磁阀与风机联锁。新风机、空调柜机既能就地控制又能在空调机房集中控制。7、本系统风管采纳镀锌钢板矩形风管；DN>150 冷冻和冷却水管采纳无缝钢管，冷凝水管和补水管及 DN≤150 的冷冻，冷却水管用镀锌钢管。8、空调风管保温材料用玻璃棉，厚度为 30㎜；水管保温采纳玻璃棉管壳，DN<50 时，厚度为 40㎜，DN>50 时，厚度为 50㎜，冷凝水管厚度统一为...
