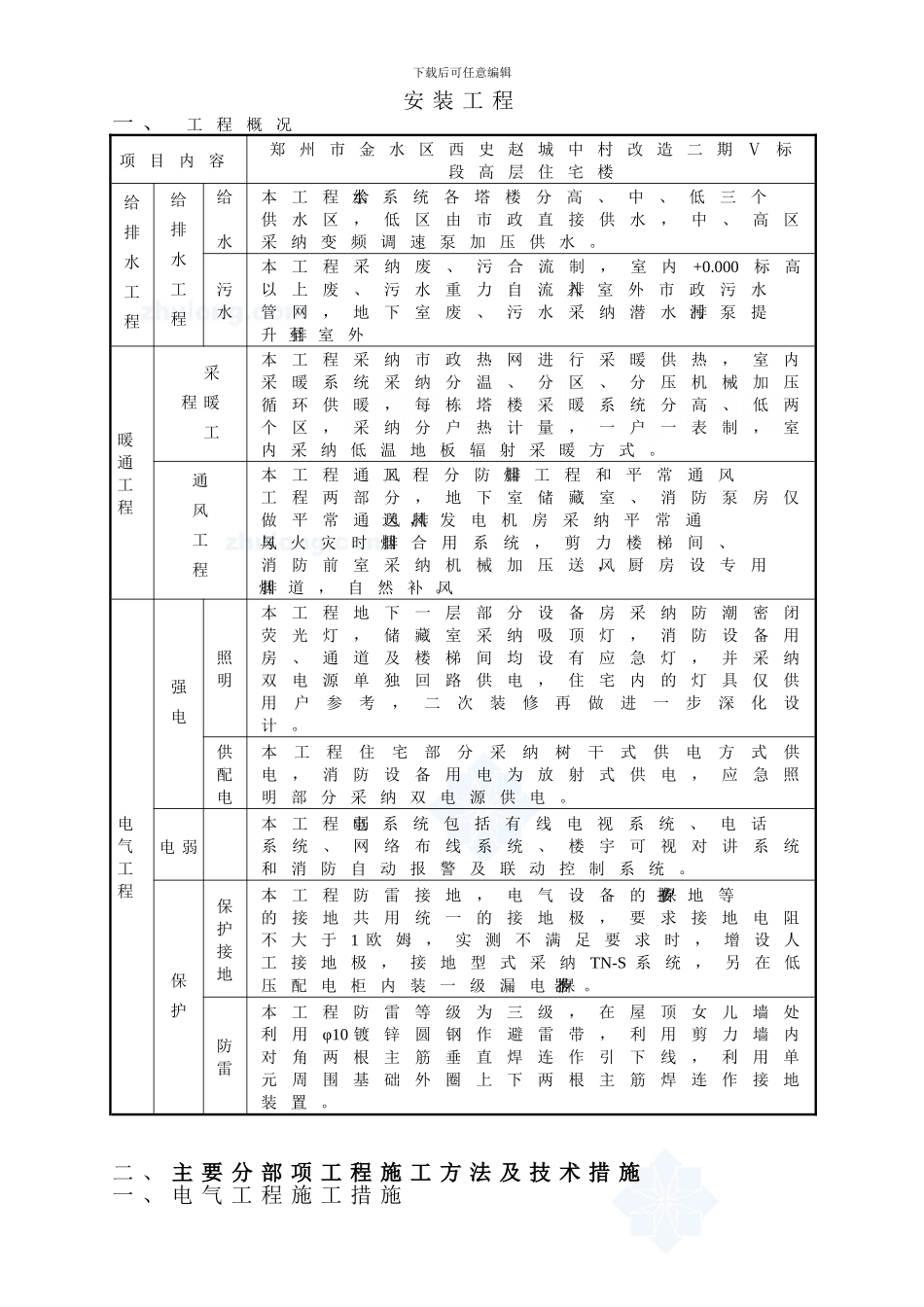

下载后可任意编辑安 装 工 程一 、工程概况项目内容郑州市金水区西史赵城中村改造二期Ⅴ标段高层住宅楼给排水工程给排水工程给 水本工程给水系统各塔楼分高、中、低三个供水区，低区由市政直接供水，中、高区采纳变频调速泵加压供水。污水本工程采纳废、污合流制，室内+0.000标高以上废、污水重力自流排入室外市政污水管网，地下室废、污水采纳潜水排污泵提升排至室外暖通工程采暖工程本工程采纳市政热网进行采暖供热，室内采暖系统采纳分温、分区、分压机械加压循环供暖，每栋塔楼采暖系统分高、低两个区，采纳分户热计量，一户一表制，室内采纳低温地板辐射采暖方式。通风工程本工程通风工程分防排烟工程和平常通风工程两部分，地下室储藏室、消防泵房仅做平常通风送排风，发电机房采纳平常通风与火灾时排烟合用系统，剪力楼梯间、消防前室采纳机械加压送风，厨房设专用排烟道，自然补风。电气工程强电照明本工程地下一层部分设备房采纳防潮密闭荧光灯，储藏室采纳吸顶灯，消防设备用房、通道及楼梯间均设有应急灯，并采纳双电源单独回路供电，住宅内的灯具仅供用户参考，二次装修再做进一步深化设计。 供配电本工程住宅部分采纳树干式供电方式供电，消防设备用电为放射式供电，应急照明部分采纳双电源供电。弱电 本工程弱电系统包括有线电视系统、电话系统、网络布线系统、楼宇可视对讲系统和消防自动报警及联动控制系统。保护保护接地本工程防雷接地，电气设备的保护接地等的接地共用统一的接地极，要求接地电阻不大于1 欧姆，实测不满足要求时，增设人工接地极，接地型式采纳TN-S 系统，另在低压配电柜内装一级漏电保护器。防雷本工程防雷等级为三级，在屋顶女儿墙处利用φ10 镀锌圆钢作避雷带，利用剪力墙内对角两根主筋垂直焊连作引下线，利用单元周围基础外圈上下两根主筋焊连作接地装置。二 、 主 要 分 部 项 工 程 施 工 方 法 及 技 术 措 施一 、 电 气 工 程 施 工 措 施 下载后可任意编辑1 、 动 力 照 明 工 艺 流 程钢 管 敷 设 要 求 → 预 制 弯 管 切 管 套 丝 → 测 定 箱 盒 位 置 及固 定 → 管 路 连 接 丝 扣 套 接 → 变 形 缝 处 理 → 地 线 焊 接 →配 电 箱 盘 外 壳 固 定 → 配 管 隐 蔽 验 收 → 选 择 导 线 → 管 口护圈→ 管 内 穿 线 → 导 线 连 接 → 线 路 检 查 绝 ...
