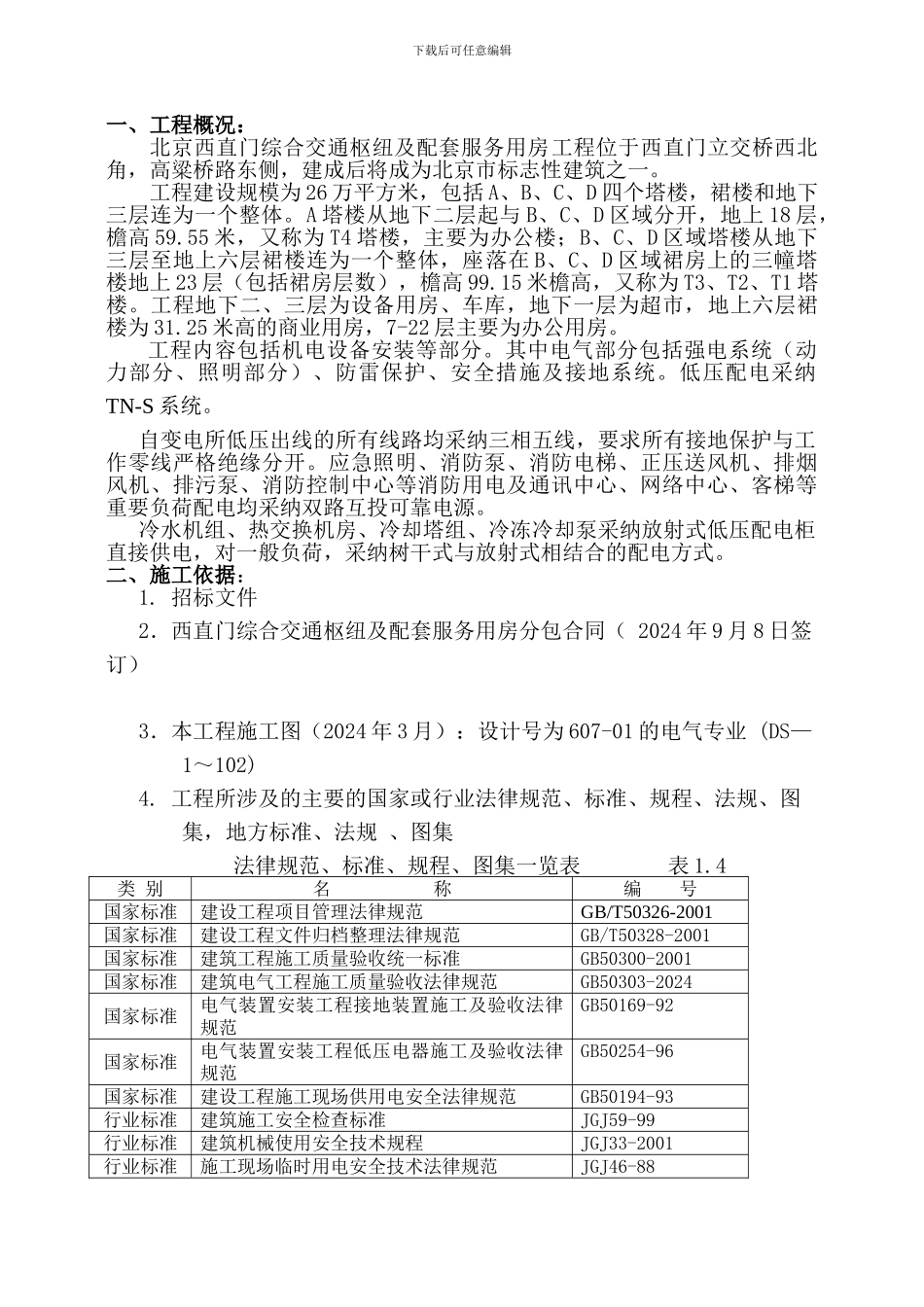

下载后可任意编辑一、工程概况：北京西直门综合交通枢纽及配套服务用房工程位于西直门立交桥西北角，高粱桥路东侧，建成后将成为北京市标志性建筑之一。工程建设规模为 26 万平方米，包括 A、B、C、D 四个塔楼，裙楼和地下三层连为一个整体。A 塔楼从地下二层起与 B、C、D 区域分开，地上 18 层，檐高 59.55 米，又称为 T4 塔楼，主要为办公楼；B、C、D 区域塔楼从地下三层至地上六层裙楼连为一个整体，座落在 B、C、D 区域裙房上的三幢塔楼地上 23 层（包括裙房层数），檐高 99.15 米檐高，又称为 T3、T2、T1 塔楼。工程地下二、三层为设备用房、车库，地下一层为超市，地上六层裙楼为 31.25 米高的商业用房，7-22 层主要为办公用房。工程内容包括机电设备安装等部分。其中电气部分包括强电系统（动力部分、照明部分）、防雷保护、安全措施及接地系统。低压配电采纳TN-S 系统。自变电所低压出线的所有线路均采纳三相五线，要求所有接地保护与工作零线严格绝缘分开。应急照明、消防泵、消防电梯、正压送风机、排烟风机、排污泵、消防控制中心等消防用电及通讯中心、网络中心、客梯等重要负荷配电均采纳双路互投可靠电源。冷水机组、热交换机房、冷却塔组、冷冻冷却泵采纳放射式低压配电柜直接供电，对一般负荷，采纳树干式与放射式相结合的配电方式。二、施工依据：1. 招标文件2．西直门综合交通枢纽及配套服务用房分包合同（ 2024 年 9 月 8 日签订）3．本工程施工图（2024 年 3 月）：设计号为 607-01 的电气专业 (DS—1～102)4. 工程所涉及的主要的国家或行业法律规范、标准、规程、法规、图集，地方标准、法规 、图集法律规范、标准、规程、图集一览表 表 1.4类 别名 称编 号 国家标准建设工程项目管理法律规范GB/T50326-2001国家标准建设工程文件归档整理法律规范GB/T50328-2001国家标准建筑工程施工质量验收统一标准GB50300-2001国家标准建筑电气工程施工质量验收法律规范GB50303-2024国家标准电气装置安装工程接地装置施工及验收法律规范GB50169-92国家标准电气装置安装工程低压电器施工及验收法律规范 GB50254-96国家标准建设工程施工现场供用电安全法律规范GB50194-93行业标准建筑施工安全检查标准JGJ59-99行业标准建筑机械使用安全技术规程JGJ33-2001行业标准施工现场临时用电安全技术法律规范JGJ46-88下载后可任意编辑地方标准 建筑安装工程资料管理规程（569 号文）DBJ01-51-2000地...
