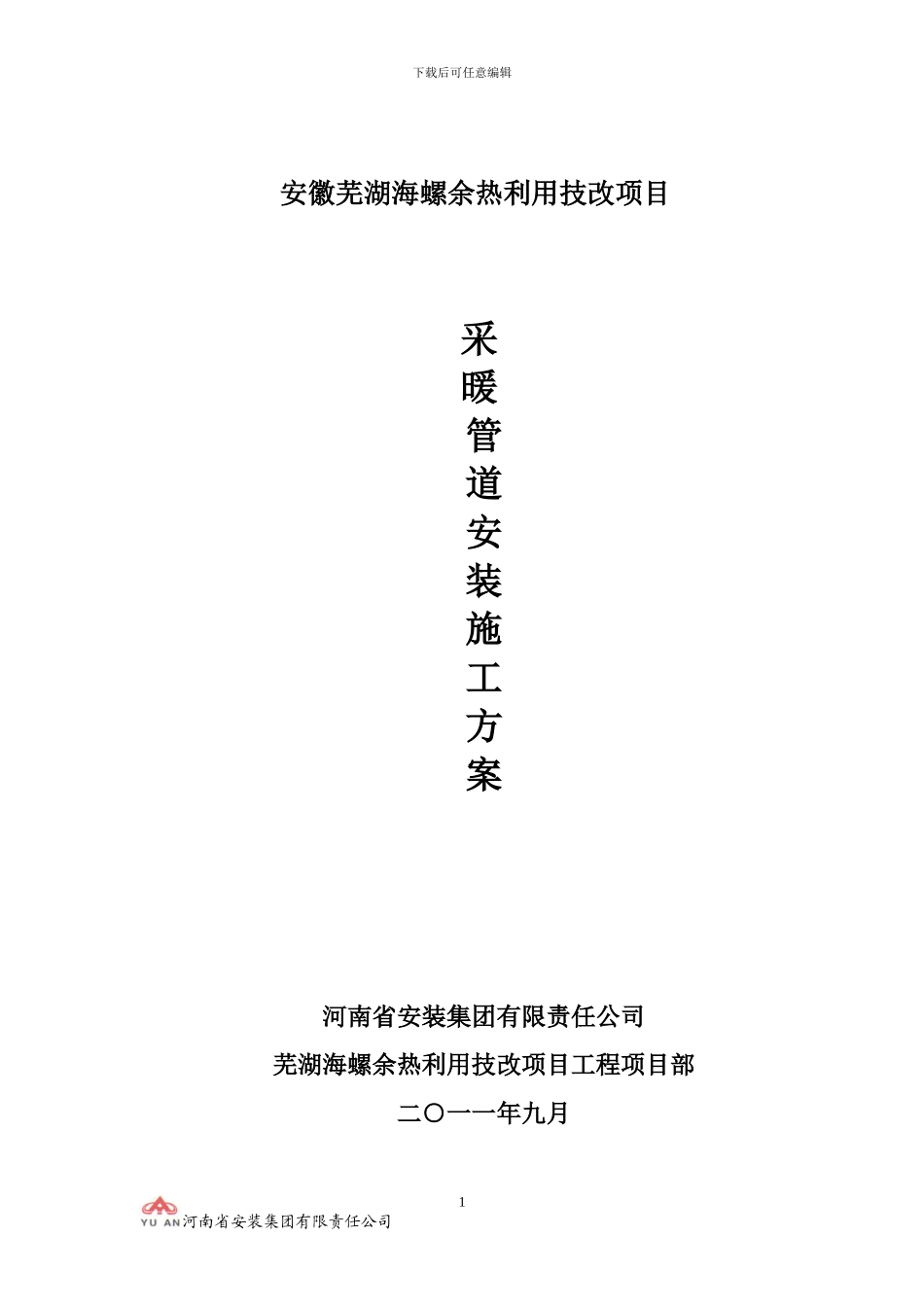

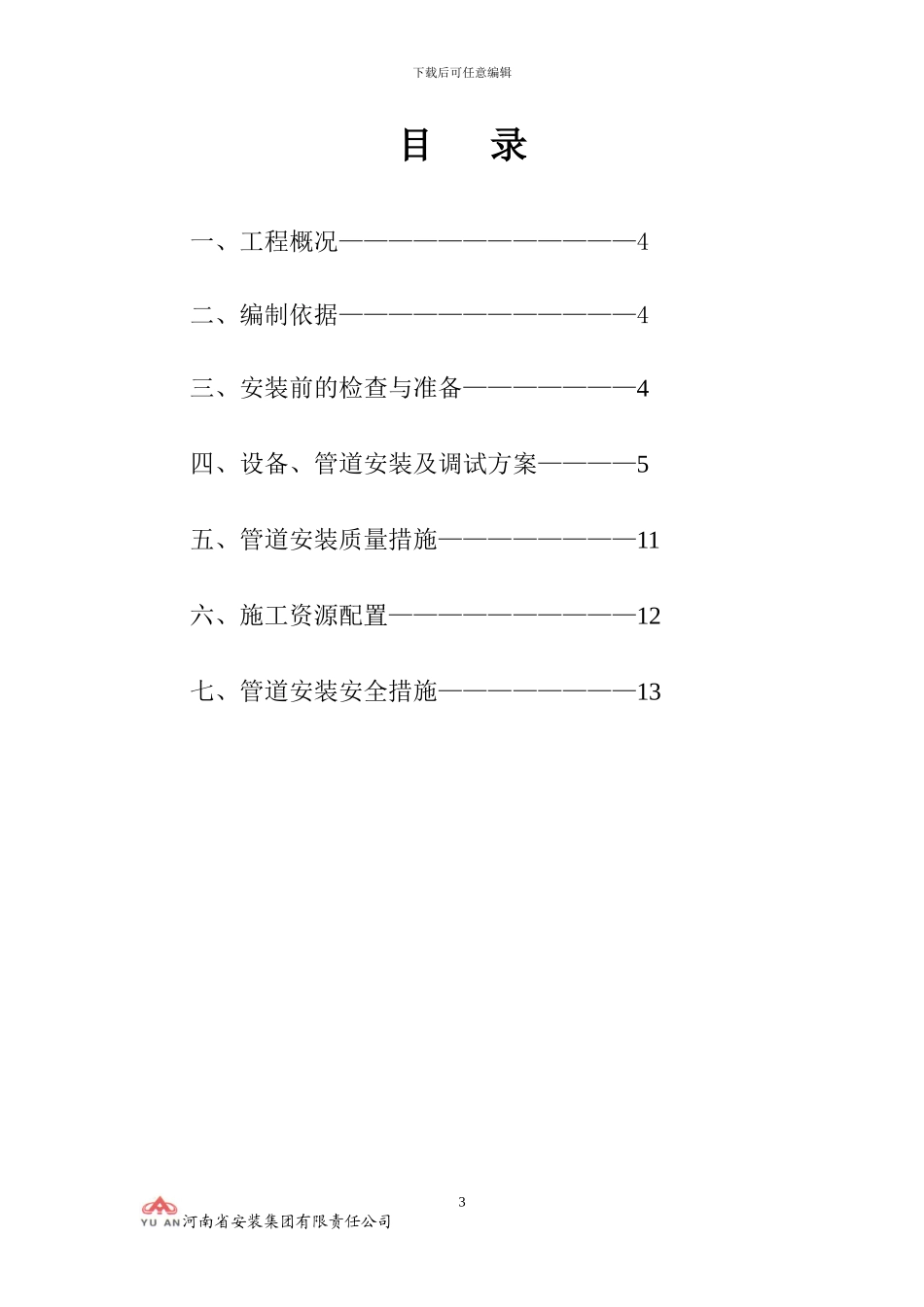

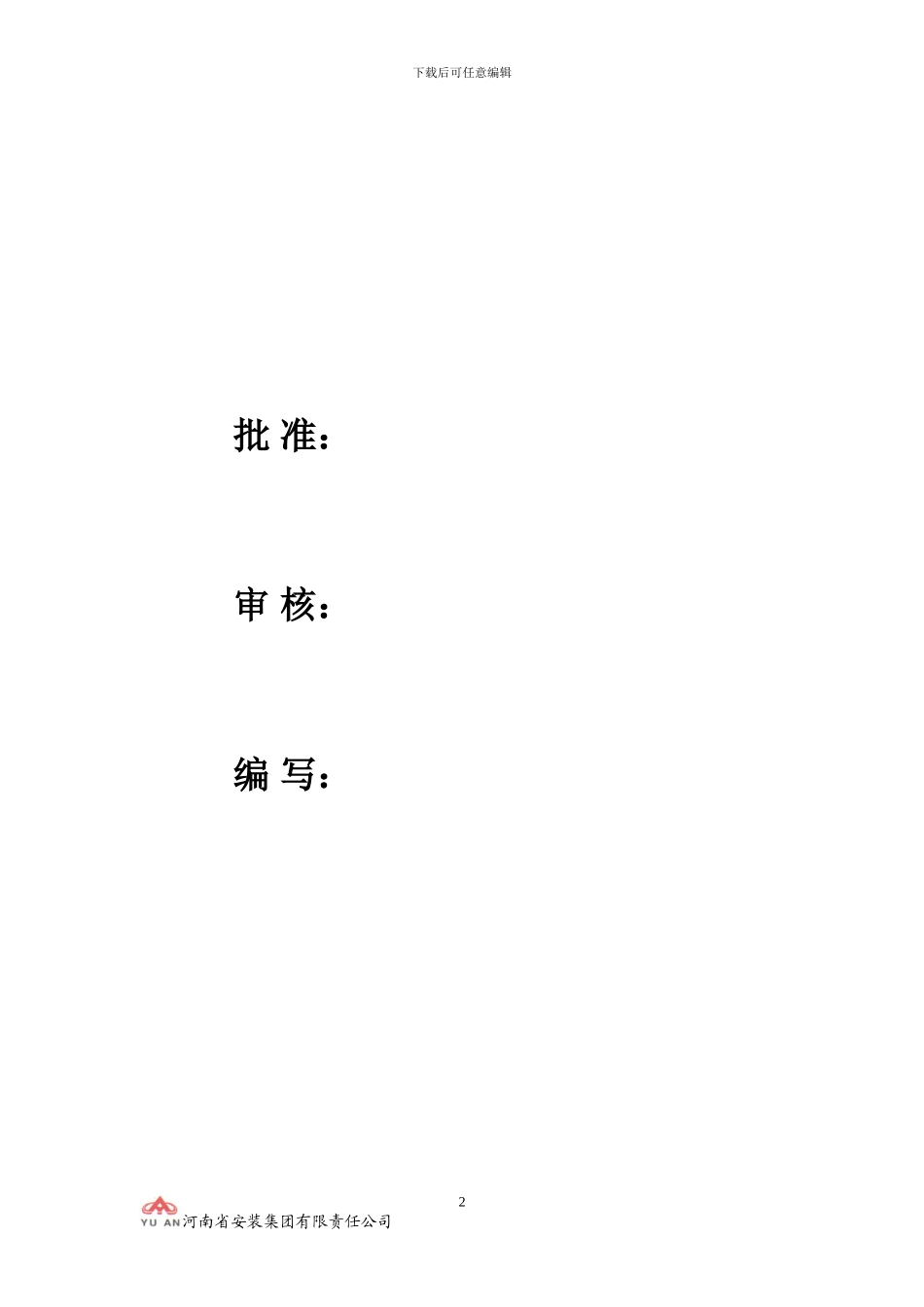

下载后可任意编辑安徽芜湖海螺余热利用技改项目采暖管道安装施工方案河南省安装集团有限责任公司芜湖海螺余热利用技改项目工程项目部二○一一年九月河南省安装集团有限责任公司1下载后可任意编辑批 准：审 核：编 写：河南省安装集团有限责任公司2下载后可任意编辑目 录一、工程概况————————————4二、编制依据————————————4三、安装前的检查与准备———————4四、设备、管道安装及调试方案————5五、管道安装质量措施————————11六、施工资源配置——————————12七、管道安装安全措施————————13河南省安装集团有限责任公司3下载后可任意编辑管道安装施工方案一、工程概况安徽芜湖海螺余热利用技改项目，管道施工内容包括采暖用一次侧热源室外管网、换热站设备及管道、室外采暖管网（厂前区、厂区、中控楼）、室内采暖管道、采暖用一次侧热源室外管网支架等内容，材料材质为 GB3087-2024 20﹟ Q235，采暖用一次侧热源室外管网为架空安装，室外采暖管网为埋地敷设。二、编制依据1、《采暖通风与空气调节设计法律规范》GB50019-2024；2、《城市热力网设计法律规范》CJJ34-2024；3、《城市直埋供热管道工程技术法律规范》CJJ/T89-98；4、《城市供热管网工程施工及验收法律规范》CJJ28-2024；5、《城市工程管线综合规划法律规范》GB50289-98；6、《火力发电厂汽水管道支吊架设计手册》；7、《工业金属管道设计法律规范》GB50316-2000；8、余热发电项目中《设备、管道保温及油漆施工说明书》；9、图纸设计要求《安徽海螺川崎工程有限公司》《安徽海螺建材设计讨论院》；三、安装前的检查与准备1、施工班组应熟悉了解安装施工图，对安装管道、附件、制件等进行详细清点、检查，包括质量、规格、数量、预检修情况，尤其是对管壁的厚度、管子弯头的尺寸等要查清。对复查后的管件情况应做出书面记录，并作好明显标记（如使用场所、弯头及大小、方向、左侧或右侧等）以便取用，并防止弄错。同时做好各类管件的堆放管理工作。2、对室外管道及附件，在安装前应先按图在组合场地进行预排试装，发现问题及时处理，以保证安装工作的顺利进行。3、检查附件材料的出厂合格证和检验报告，对没有合格证及检验报告的管道和附件等，施工人员应予以查究，不得随便使用。4、施工人员应熟悉施工图，对比现场再次校核施工图，看有无障碍及不合理之处，每一弯头的位置、角度、标高等都应准确给定，然后按图放线、...
