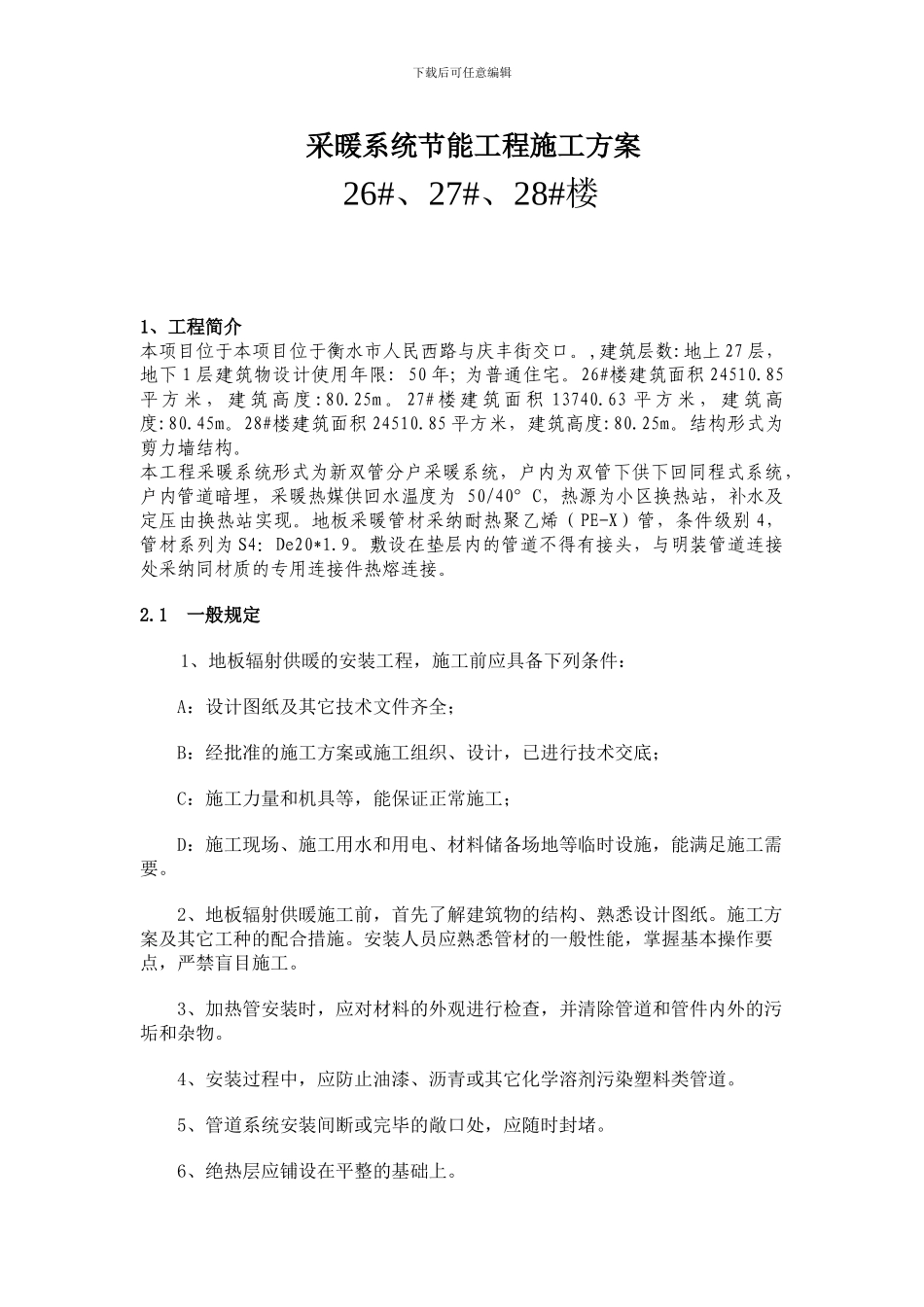

下载后可任意编辑采暖系统节能工程施工方案26#、27#、28#楼1、工程简介本项目位于本项目位于衡水市人民西路与庆丰街交口。,建筑层数:地上 27 层，地下 1 层建筑物设计使用年限: 50 年; 为普通住宅。26#楼建筑面积 24510.85平 方 米 ， 建 筑 高 度 :80.25m 。 27# 楼 建 筑 面 积 13740.63 平 方 米 ， 建 筑 高度:80.45m。28#楼建筑面积 24510.85 平方米，建筑高度:80.25m。结构形式为剪力墙结构。本工程采暖系统形式为新双管分户采暖系统，户内为双管下供下回同程式系统，户内管道暗埋，采暖热媒供回水温度为 50/40°C，热源为小区换热站，补水及定压由换热站实现。地板采暖管材采纳耐热聚乙烯（PE-X）管，条件级别 4，管材系列为 S4：De20*1.9。敷设在垫层内的管道不得有接头，与明装管道连接处采纳同材质的专用连接件热熔连接。2.1 一般规定 1、地板辐射供暖的安装工程，施工前应具备下列条件： A：设计图纸及其它技术文件齐全； B：经批准的施工方案或施工组织、设计，已进行技术交底； C：施工力量和机具等，能保证正常施工； D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 2、地板辐射供暖施工前，首先了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敞口处，应随时封堵。 6、绝热层应铺设在平整的基础上。下载后可任意编辑7、按设计图纸的要求进行配管，同一通路的加热管应保持水平。8、加热管的弯曲半径不宜小于 6 倍管外径。9、填充层内的加热管不得有接头。10、采纳专用工具断管，断口应平整，断口面应垂直于管辐线。2.2 施工操作流程1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫洁净。电线管只允许垂直穿过地板供暖层。2、分集水器的安装A：应与地面垂直，牢固固定于墙面。B：立管高不得小于 150mm，不宜大于 700mm，而且每层分配器安装位置宜相同。3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。4、低温管的铺设 A：环路要求：严格根据系统设计方案施工，成品保护，打压...
