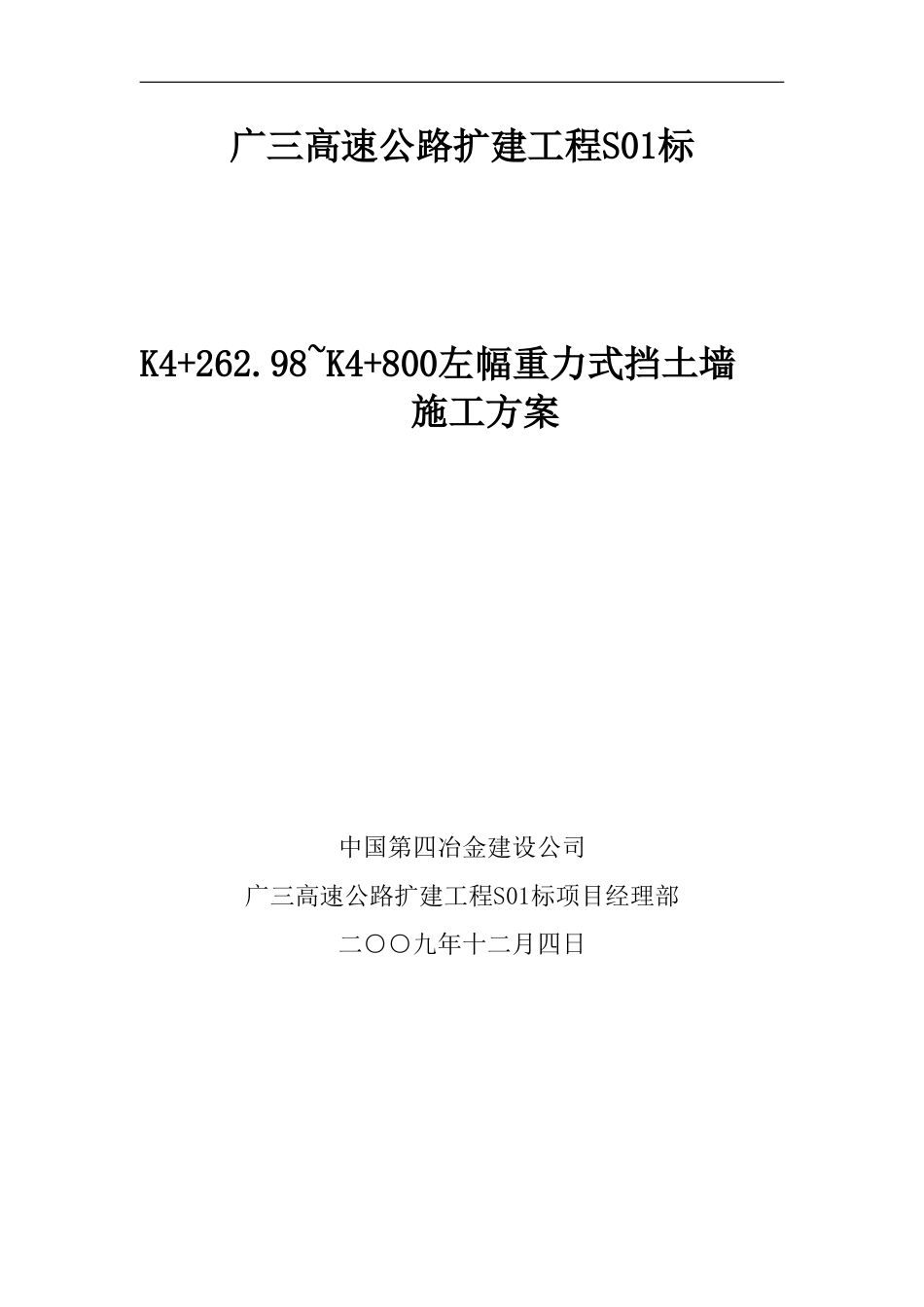

广三高速公路扩建工程S01标K4+262.98~K4+800左幅重力式挡土墙施工方案中国第四冶金建设公司广三高速公路扩建工程S01标项目经理部二○○九年十二月四日下载后可任意编辑目录一、工程概况...................................2二、分项工程施工计划...........................3三、施工资源计划...............................3四、重力式挡土墙施工技术方案...................4五、质量保证措施...............................6六、确保工期的措施............................12七、安全生产保证措施..........................13八、环境保护及消防安全措施....................16九、紧急救援预案..............................19附图一：重力式挡土墙施工进度计划附图二：重力式挡土墙施工工艺流程图1下载后可任意编辑重力式挡土墙施工方案一、工程概况 广三高速公路是珠江三角洲地区通往粤西北、粤西和大西南的重要通道。本项目路线总体呈东西走向，沿现有广三高速公路走向，起于佛山大沥雅瑶（接广佛高速公路雅瑶互通立交收费站），经大沥、松岗、南海狮山镇，终于三水区西南镇三茂铁路东侧（接建设中的三水至怀集高速公路）。本工程为广三高速公路扩建工程路基桥涵施工项目第1合同段第1标段，全长1.8公里，施工桩号为K3+000～K4+800，主要构造物有雅瑶大桥、大沥表大桥、沥北互通式立交和A、B.C.D.E五个匝道及路基涵洞等工程组成。广三高速扩建工程采纳两边拓宽的施工方案,拓宽后路基宽度由24.5m变为41m。由于征地范围内有大量房屋，拆迁困难，造价高，周围的土地有限，故在K4+262.980~K4+800左幅增加了重力式挡土墙。1、 主要技术条件公路等级：双向八车道高速公路设计速度：100km/h平均每公里交点数：0.56个（交点5个）路基宽度：41米2、单项工程数量表序号挡土墙起讫桩号位置长度（m）平均墙高（m）挡土墙类型备注1K4+262.98~K4+800左侧537.023.5m、4m重力式挡墙C15片石砼3、主要材料a、混凝土：本分项工程全部采纳自制的混凝土。2下载后可任意编辑二、分项工程施工计划K4+262.980~K4+800左幅重力式挡土墙计划于2009年12月10日开工，2010年1月30日完工。三、施工资源计划1、投入施工机械设备主要机具设备投入计划表序号设备名称型号单位数量用途1挖掘机PC200台12自卸汽车台23抽水泵5kw φ50台5排水4发电机30Kw台1预防停电5全战仪PENTAXR-202N台16水准仪DS3台12、投入劳动力计划主要劳动力使用计划表序号工种名称数量（人）备注1普...
