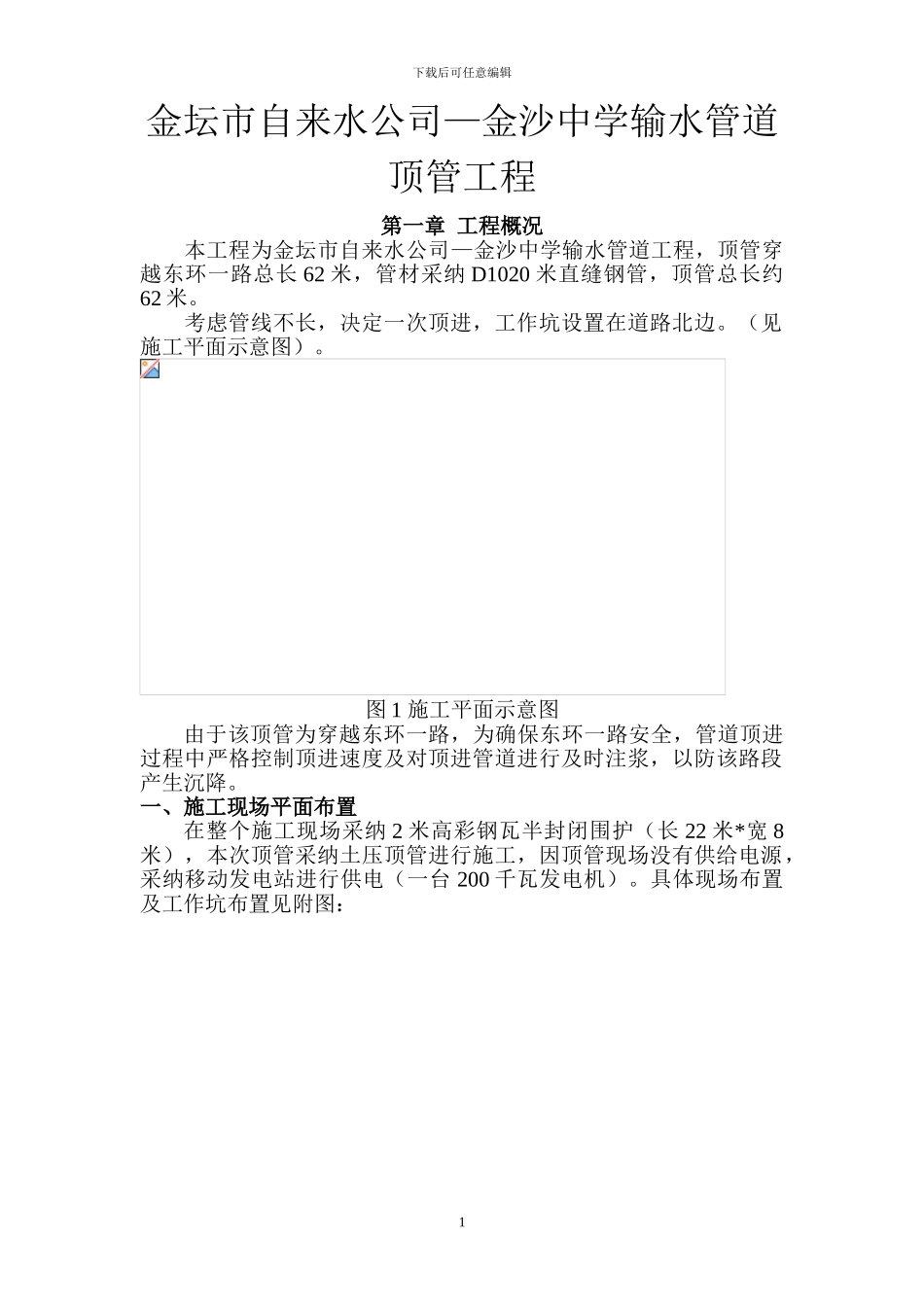

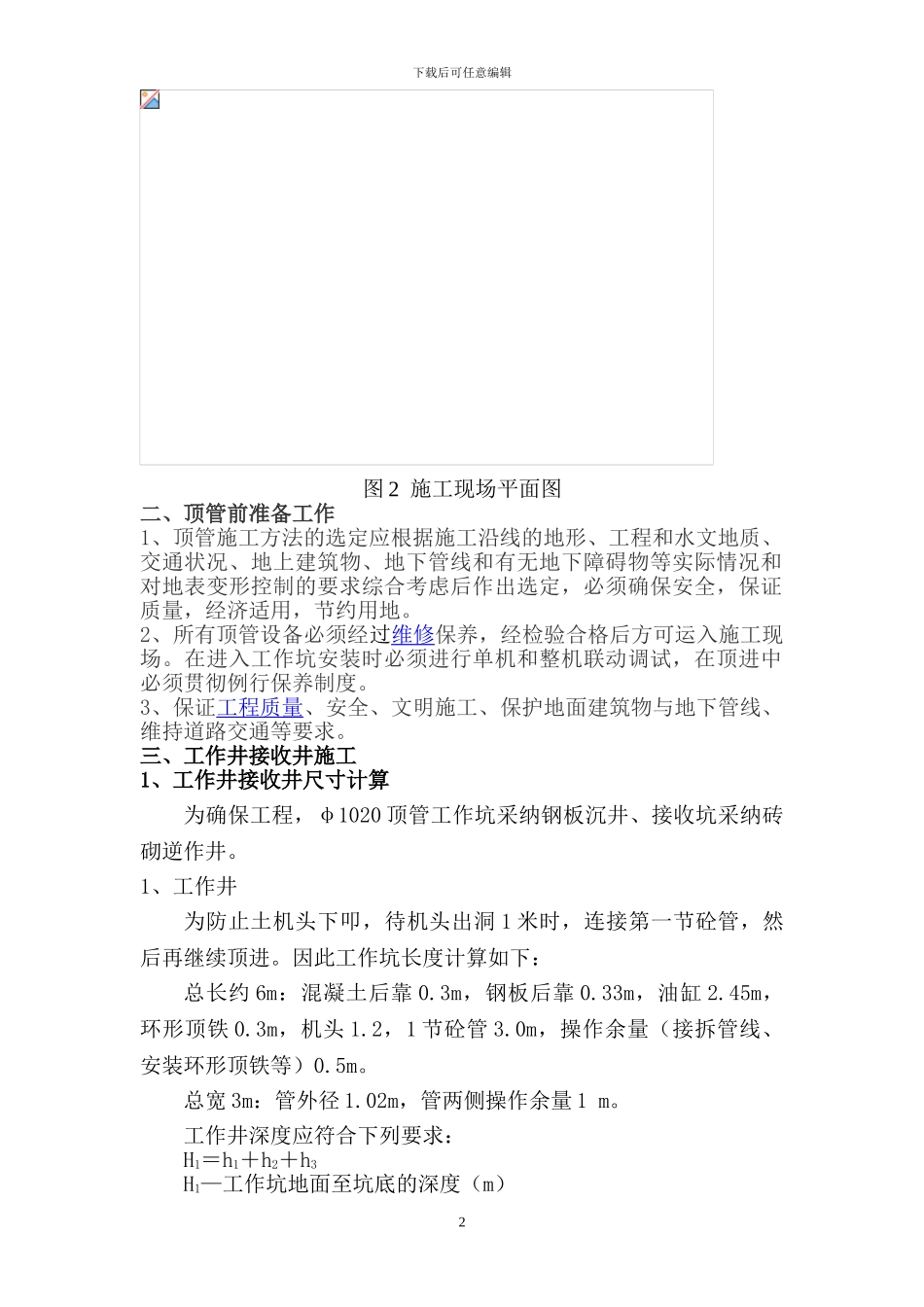

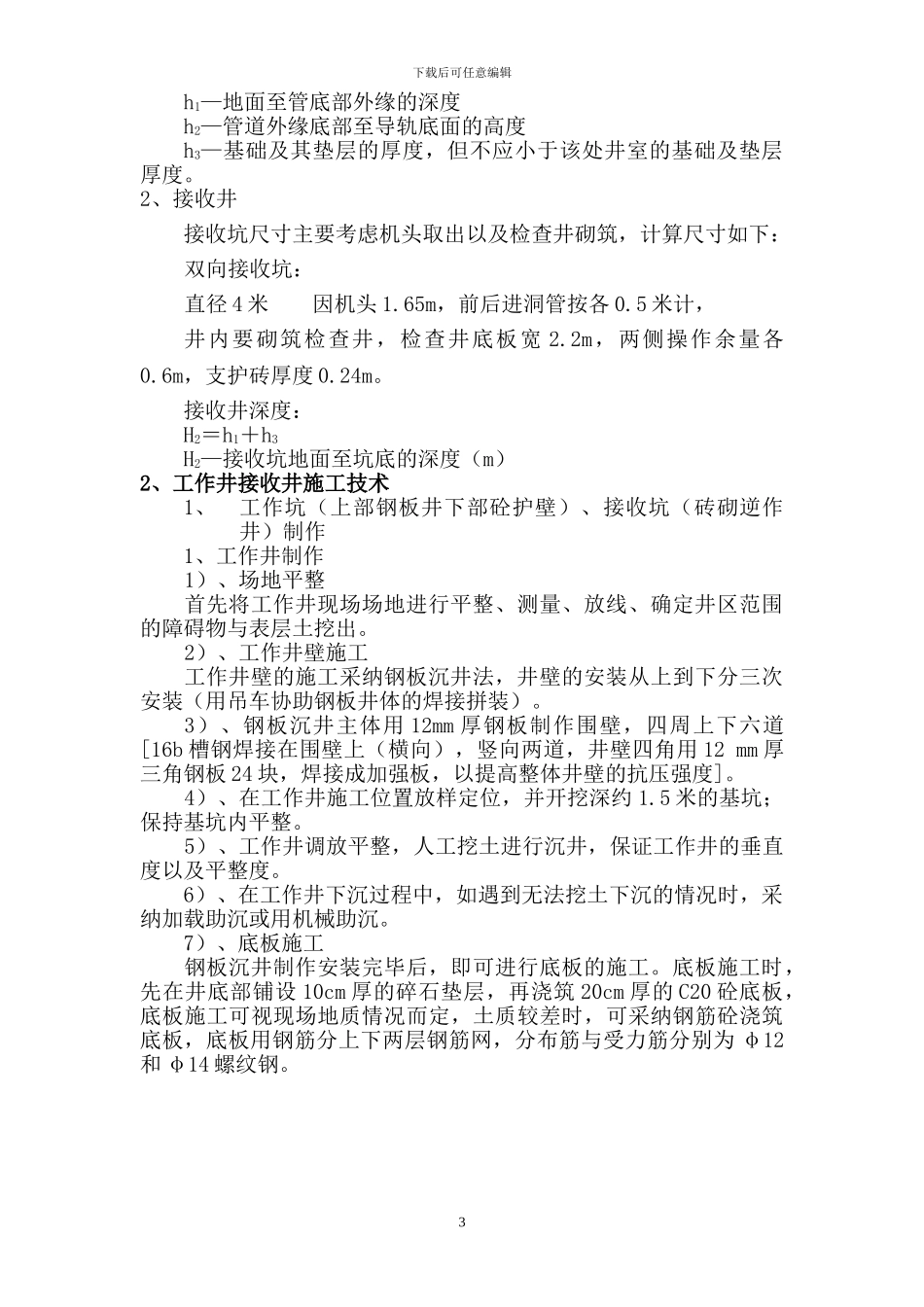

下载后可任意编辑金坛市自来水公司—金沙中学输水管道顶管工程第一章 工程概况本工程为金坛市自来水公司—金沙中学输水管道工程,顶管穿越东环一路总长 62 米,管材采纳 D1020 米直缝钢管,顶管总长约62 米。考虑管线不长,决定一次顶进,工作坑设置在道路北边。(见施工平面示意图)。图 1 施工平面示意图由于该顶管为穿越东环一路,为确保东环一路安全,管道顶进过程中严格控制顶进速度及对顶进管道进行及时注浆,以防该路段产生沉降。一、施工现场平面布置在整个施工现场采纳 2 米高彩钢瓦半封闭围护(长 22 米*宽 8米),本次顶管采纳土压顶管进行施工,因顶管现场没有供给电源,采纳移动发电站进行供电(一台 200 千瓦发电机)。具体现场布置及工作坑布置见附图:1下载后可任意编辑图 2 施工现场平面图二、顶管前准备工作1、顶管施工方法的选定应根据施工沿线的地形、工程和水文地质、交通状况、地上建筑物、地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定,必须确保安全,保证质量,经济适用,节约用地。2、所有顶管设备必须经过维修保养,经检验合格后方可运入施工现场。在进入工作坑安装时必须进行单机和整机联动调试,在顶进中必须贯彻例行保养制度。3、保证工程质量、安全、文明施工、保护地面建筑物与地下管线、维持道路交通等要求。三、工作井接收井施工1、工作井接收井尺寸计算为确保工程,φ1020 顶管工作坑采纳钢板沉井、接收坑采纳砖砌逆作井。1、工作井为防止土机头下叩,待机头出洞 1 米时,连接第一节砼管,然后再继续顶进。因此工作坑长度计算如下:总长约 6m:混凝土后靠 0.3m,钢板后靠 0.33m,油缸 2.45m,环形顶铁 0.3m,机头 1.2,1 节砼管 3.0m,操作余量(接拆管线、安装环形顶铁等)0.5m。 总宽 3m:管外径 1.02m,管两侧操作余量 1 m。工作井深度应符合下列要求:H1=h1+h2+h3H1—工作坑地面至坑底的深度(m)2下载后可任意编辑h1—地面至管底部外缘的深度h2—管道外缘底部至导轨底面的高度h3—基础及其垫层的厚度,但不应小于该处井室的基础及垫层厚度。2、接收井 接收坑尺寸主要考虑机头取出以及检查井砌筑,计算尺寸如下:双向接收坑:直径 4 米 因机头 1.65m,前后进洞管按各 0.5 米计,井内要砌筑检查井,检查井底板宽 2.2m,两侧操作余量各0.6m,支护砖厚度 0.24m。接收井深度:H2=h1+h3H2—接收坑地面至坑底的深度(m)2、工作...
