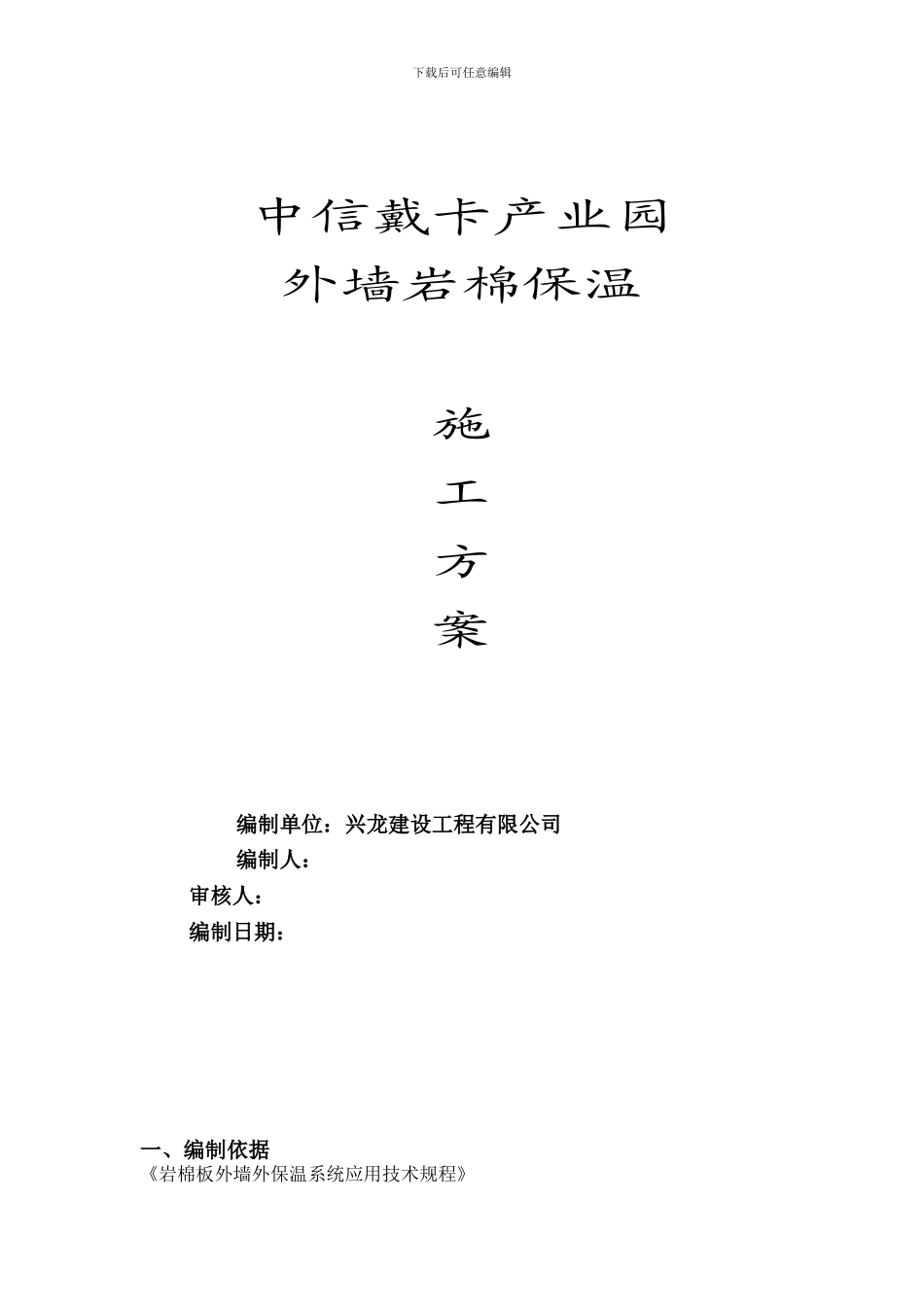

钉固定岩棉保温施工方案_第1页
1/10

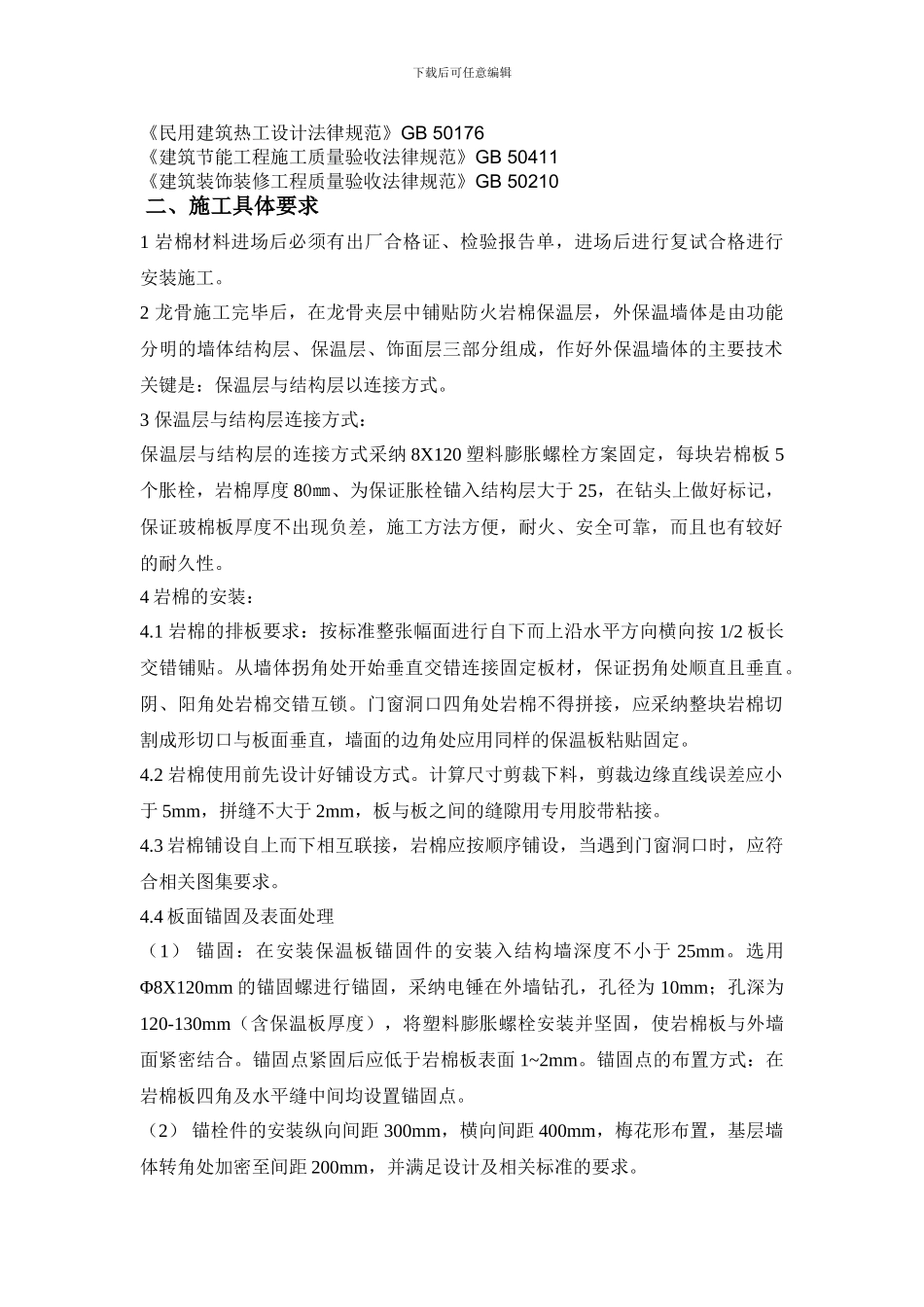

钉固定岩棉保温施工方案_第2页
2/10

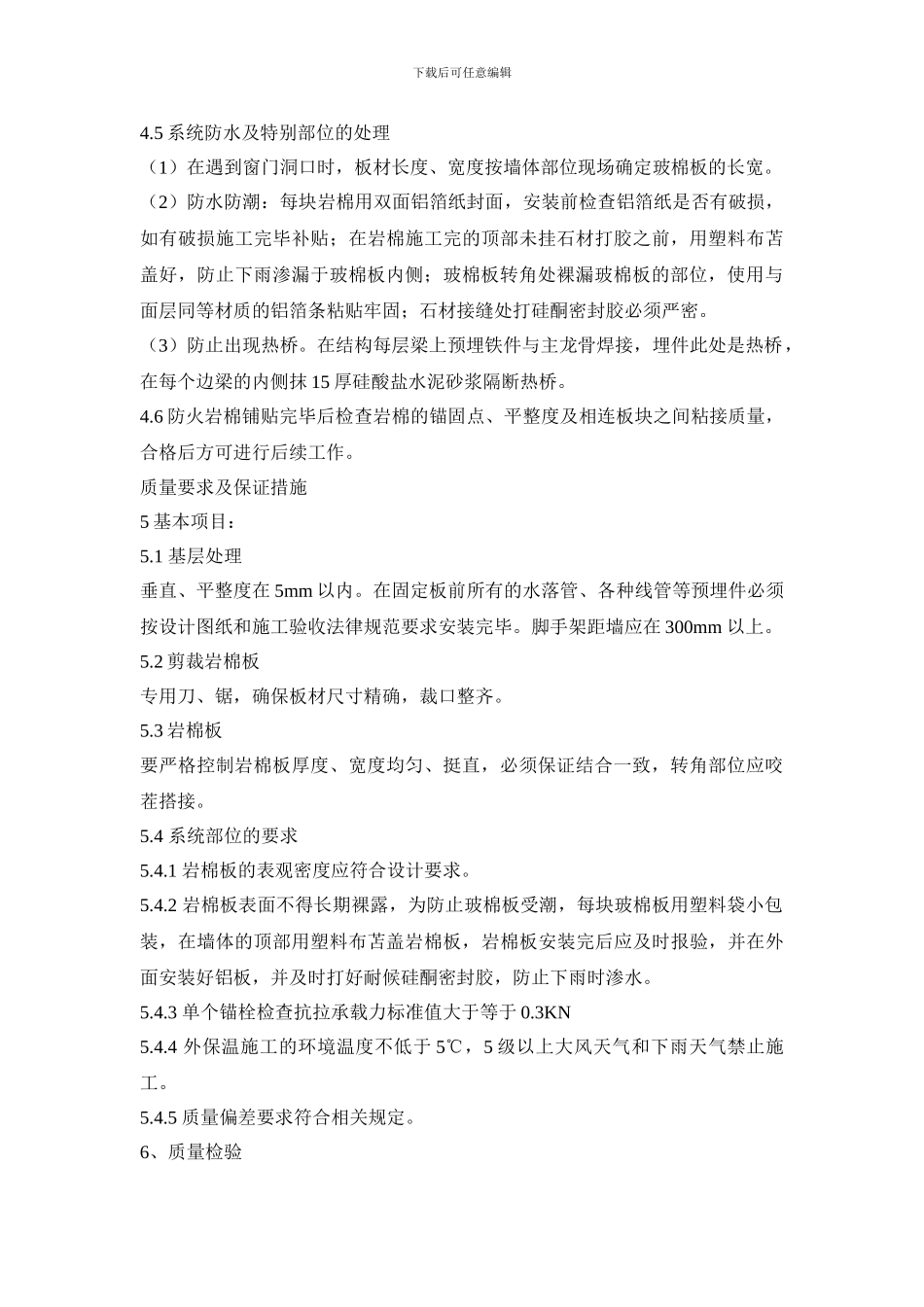

钉固定岩棉保温施工方案_第3页
3/10
下载后可任意编辑中信戴卡产业园外墙岩棉保温施工方案编制单位:兴龙建设工程有限公司编制人: 审核人: 编制日期:一、编制依据《岩棉板外墙外保温系统应用技术规程》下载后可任意编辑《民用建筑热工设计法律规范》GB 50176《建筑节能工程施工质量验收法律规范》GB 50411《建筑装饰装修工程质量验收法律规范》GB 50210 二、施工具体要求1 岩棉材料进场后必须有出厂合格证、检验报告单,进场后进行复试合格进行安装施工。 2 龙骨施工完毕后,在龙骨夹层中铺贴防火岩棉保温层,外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成,作好外保温墙体的主要技术关键是:保温层与结构层以连接方式。 3 保温层与结构层连接方式: 保温层与结构层的连接方式采纳 8X120 塑料膨胀螺栓方案固定,每块岩棉板 5个胀栓,岩棉厚度 80㎜、为保证胀栓锚入结构层大于 25,在钻头上做好标记,保证玻棉板厚度不出现负差,施工方法方便,耐火、安全可靠,而且也有较好的耐久性。4 岩棉的安装: 4.1 岩棉的排板要求:按标准整张幅面进行自下而上沿水平方向横向按 1/2 板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材,保证拐角处顺直且垂直。阴、阳角处岩棉交错互锁。门窗洞口四角处岩棉不得拼接,应采纳整块岩棉切割成形切口与板面垂直,墙面的边角处应用同样的保温板粘贴固定。 4.2 岩棉使用前先设计好铺设方式。计算尺寸剪裁下料,剪裁边缘直线误差应小于 5mm,拼缝不大于 2mm,板与板之间的缝隙用专用胶带粘接。 4.3 岩棉铺设自上而下相互联接,岩棉应按顺序铺设,当遇到门窗洞口时,应符合相关图集要求。 4.4 板面锚固及表面处理 (1) 锚固:在安装保温板锚固件的安装入结构墙深度不小于 25mm。选用Φ8X120mm 的锚固螺进行锚固,采纳电锤在外墙钻孔,孔径为 10mm;孔深为120-130mm(含保温板厚度),将塑料膨胀螺栓安装并坚固,使岩棉板与外墙面紧密结合。锚固点紧固后应低于岩棉板表面 1~2mm。锚固点的布置方式:在岩棉板四角及水平缝中间均设置锚固点。 (2) 锚栓件的安装纵向间距 300mm,横向间距 400mm,梅花形布置,基层墙体转角处加密至间距 200mm,并满足设计及相关标准的要求。 下载后可任意编辑4.5 系统防水及特别部位的处理 (1)在遇到窗门洞口时,板材长度、宽度按墙体部位现场确定玻棉板的长宽。 (2)防水防潮:每块岩棉用双面铝箔纸封面,安装前检查铝箔纸是否有破损,如有破损施工...
