钢便桥施工方案VIP免费

钢便桥施工方案_第1页
1/12
钢便桥施工方案_第2页
2/12
钢便桥施工方案_第3页
3/12

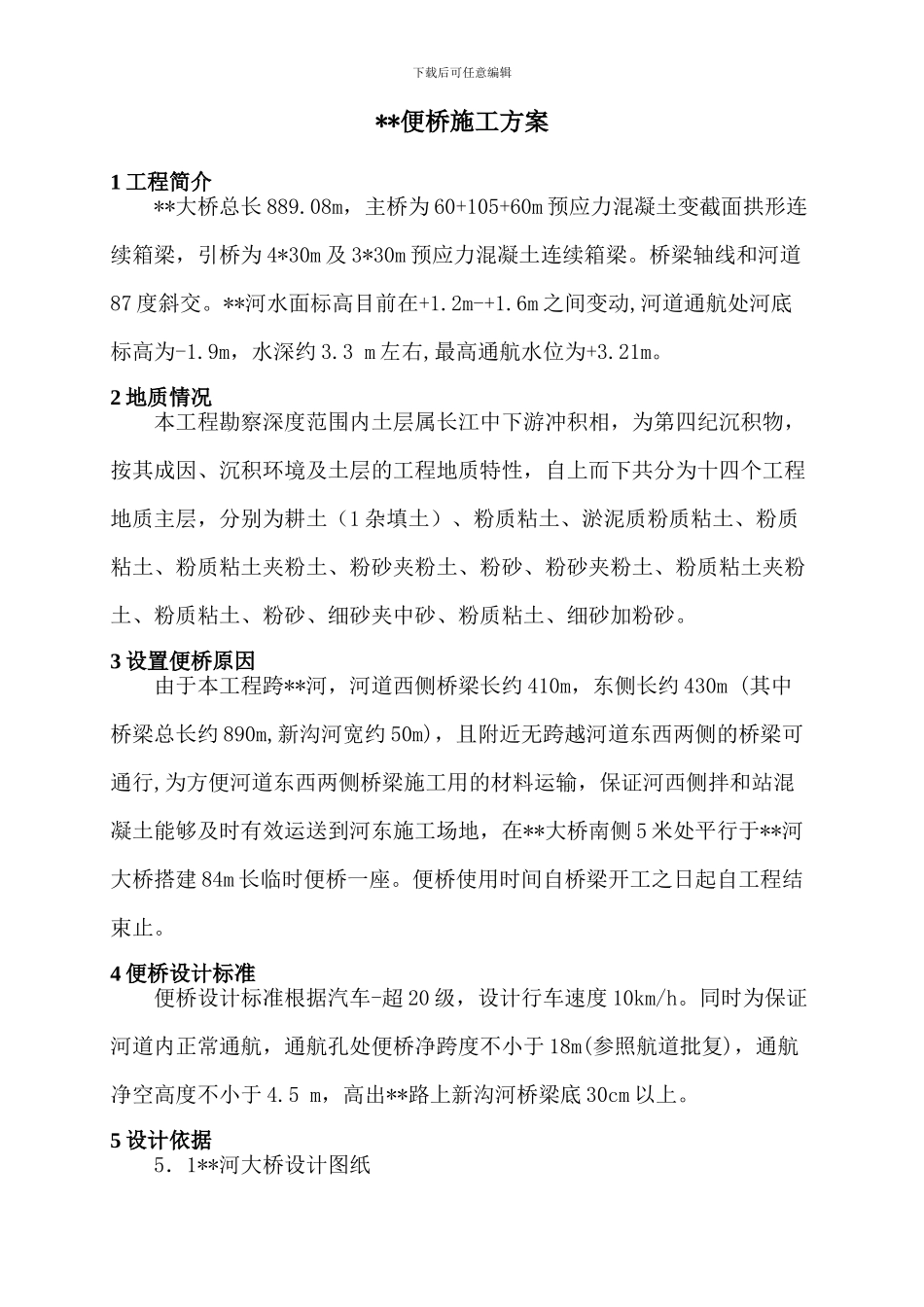

下载后可任意编辑目 录1 工程简介.....................................................................................32 地质情况.....................................................................................33 设置便桥原因.............................................................................34 便桥设计标准.............................................................................35 设计依据.....................................................................................46 便桥方案.....................................................................................47 便桥施工安全防护措施.............................................................88 便桥施工防污染措施.................................................................99 桥梁受力验算...........................................................................10下载后可任意编辑**便桥施工方案1 工程简介**大桥总长 889.08m,主桥为 60+105+60m 预应力混凝土变截面拱形连续箱梁,引桥为 4*30m 及 3*30m 预应力混凝土连续箱梁。桥梁轴线和河道87 度斜交。**河水面标高目前在+1.2m-+1.6m 之间变动,河道通航处河底标高为-1.9m,水深约 3.3 m 左右,最高通航水位为+3.21m。 2 地质情况本工程勘察深度范围内土层属长江中下游冲积相,为第四纪沉积物,按其成因、沉积环境及土层的工程地质特性,自上而下共分为十四个工程地质主层,分别为耕土(1 杂填土)、粉质粘土、淤泥质粉质粘土、粉质粘土、粉质粘土夹粉土、粉砂夹粉土、粉砂、粉砂夹粉土、粉质粘土夹粉土、粉质粘土、粉砂、细砂夹中砂、粉质粘土、细砂加粉砂。3 设置便桥原因由于本工程跨**河,河道西侧桥梁长约 410m,东侧长约 430m (其中桥梁总长约 890m,新沟河宽约 50m),且附近无跨越河道东西两侧的桥梁可通行,为方便河道东西两侧桥梁施工用的材料运输,保证河西侧拌和站混凝土能够及时有效运送到河东施工场地,在**大桥南侧 5 米处平行于**河大桥搭建 84m 长临时便桥一座。便桥使用时间自桥梁开工之日起自工程结束止。4 便桥设计标准便桥设计标准根据汽车-超 20 级,设计行车速度 10km/h。同时为保证河道内正常通航,通航孔处便桥净跨度不小于 18m(参照航道批复),通航净空高度不小于 4.5 m,高...
