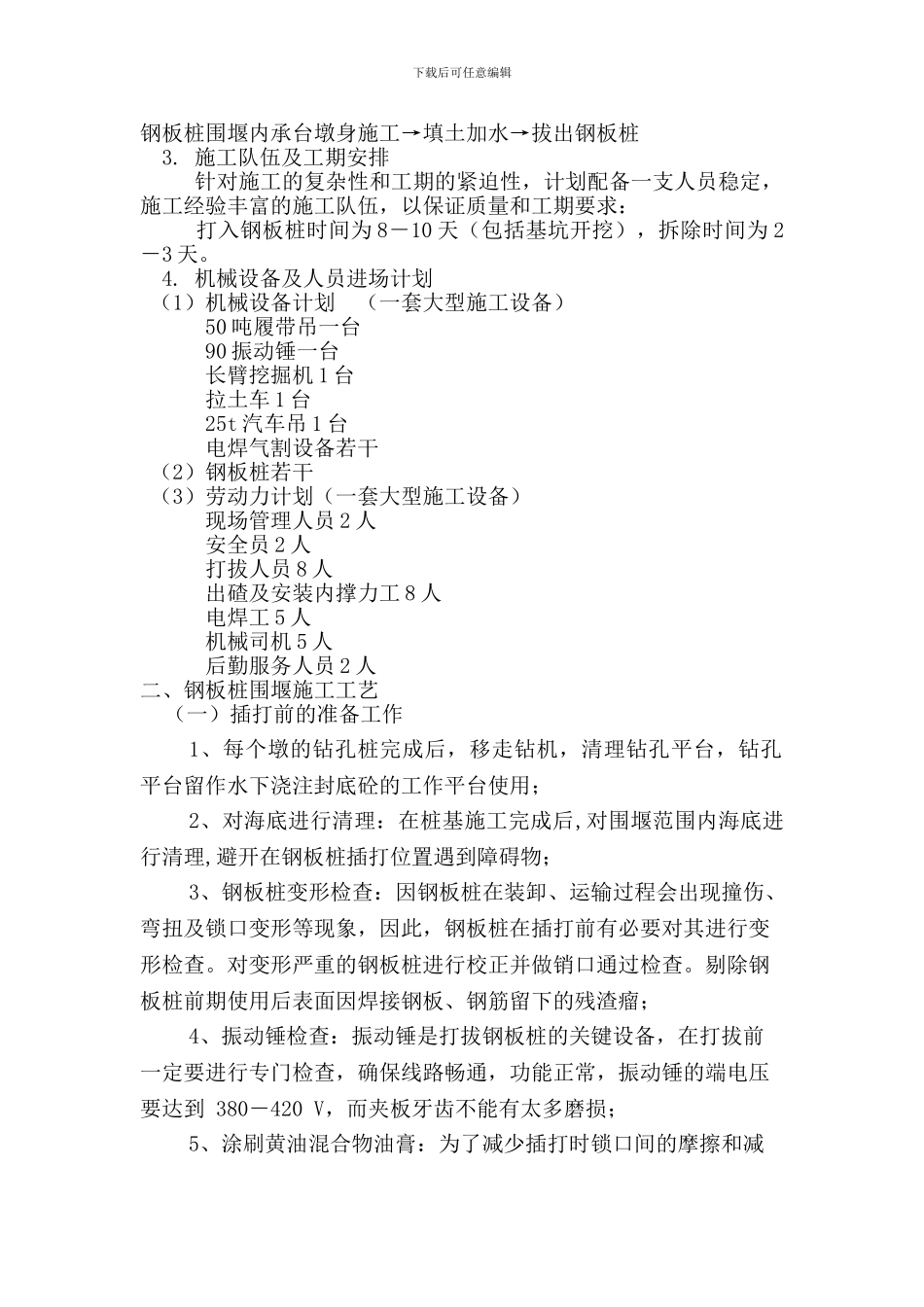

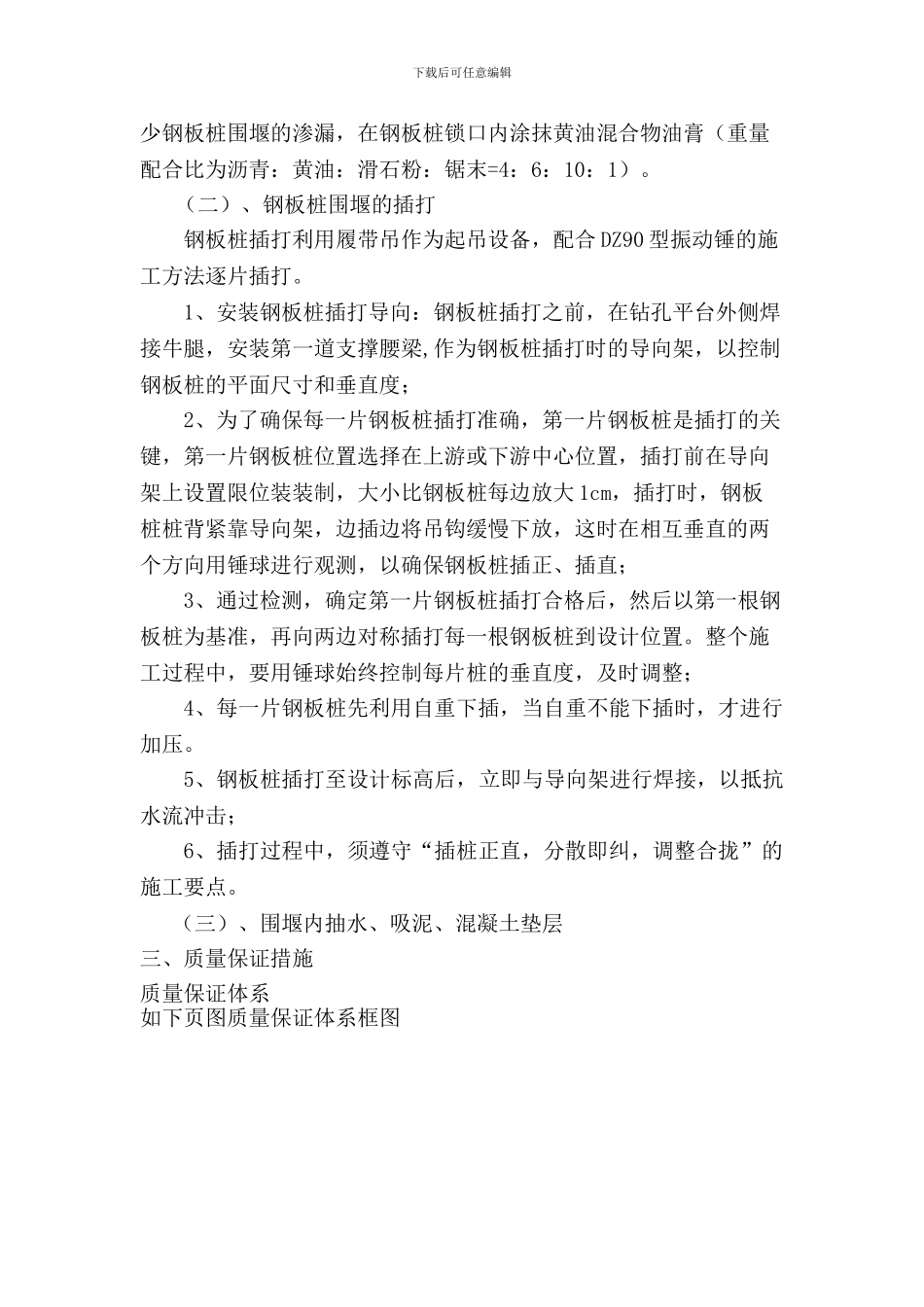

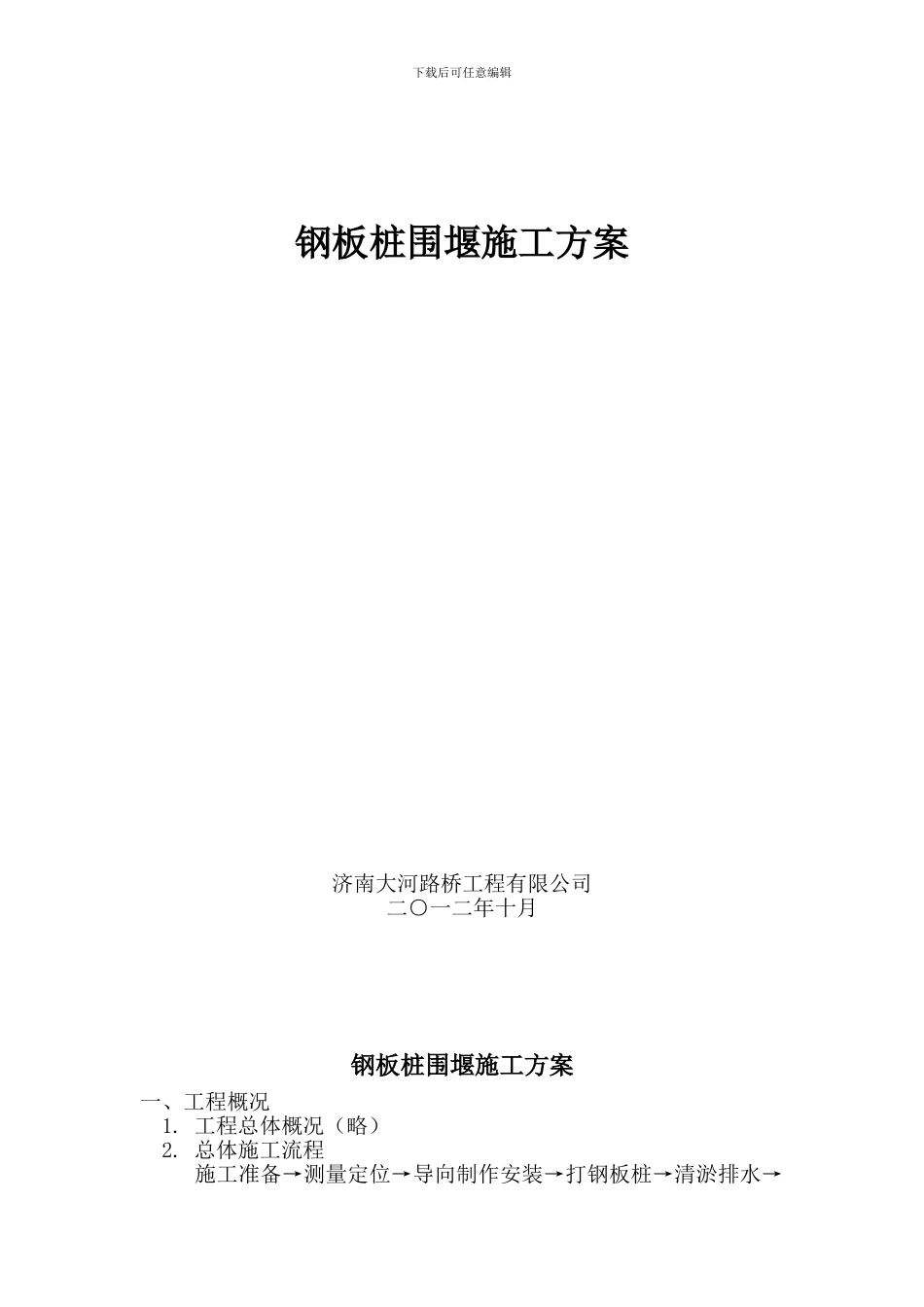

下载后可任意编辑钢板桩围堰施工方案济南大河路桥工程有限公司二○一二年十月钢板桩围堰施工方案一、工程概况1. 工程总体概况（略）2. 总体施工流程 施工准备→测量定位→导向制作安装→打钢板桩→清淤排水→下载后可任意编辑钢板桩围堰内承台墩身施工→填土加水→拔出钢板桩3. 施工队伍及工期安排 针对施工的复杂性和工期的紧迫性，计划配备一支人员稳定，施工经验丰富的施工队伍，以保证质量和工期要求： 打入钢板桩时间为 8－10 天（包括基坑开挖），拆除时间为 2－3 天。4. 机械设备及人员进场计划（1）机械设备计划 （一套大型施工设备） 50 吨履带吊一台 90 振动锤一台 长臂挖掘机 1 台 拉土车 1 台 25t 汽车吊 1 台 电焊气割设备若干（2）钢板桩若干（3）劳动力计划（一套大型施工设备） 现场管理人员 2 人 安全员 2 人 打拔人员 8 人 出碴及安装内撑力工 8 人 电焊工 5 人 机械司机 5 人后勤服务人员 2 人二、钢板桩围堰施工工艺（一）插打前的准备工作1、每个墩的钻孔桩完成后，移走钻机，清理钻孔平台，钻孔平台留作水下浇注封底砼的工作平台使用；2、对海底进行清理：在桩基施工完成后,对围堰范围内海底进行清理,避开在钢板桩插打位置遇到障碍物；3、钢板桩变形检查：因钢板桩在装卸、运输过程会出现撞伤、弯扭及锁口变形等现象，因此，钢板桩在插打前有必要对其进行变形检查。对变形严重的钢板桩进行校正并做销口通过检查。剔除钢板桩前期使用后表面因焊接钢板、钢筋留下的残渣瘤；4、振动锤检查：振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确保线路畅通，功能正常，振动锤的端电压要达到 380－420 V，而夹板牙齿不能有太多磨损； 5、涂刷黄油混合物油膏：为了减少插打时锁口间的摩擦和减下载后可任意编辑少钢板桩围堰的渗漏，在钢板桩锁口内涂抹黄油混合物油膏（重量配合比为沥青：黄油：滑石粉：锯末=4：6：10：1）。（二）、钢板桩围堰的插打钢板桩插打利用履带吊作为起吊设备，配合 DZ90 型振动锤的施工方法逐片插打。 1、安装钢板桩插打导向：钢板桩插打之前，在钻孔平台外侧焊接牛腿，安装第一道支撑腰梁,作为钢板桩插打时的导向架，以控制钢板桩的平面尺寸和垂直度； 2、为了确保每一片钢板桩插打准确，第一片钢板桩是插打的关键，第一片钢板桩位置选择在上游或下游中心位置，插打前在导向架上设置限位装装制，大小比钢板桩每边放大 1cm，插打时，钢...
