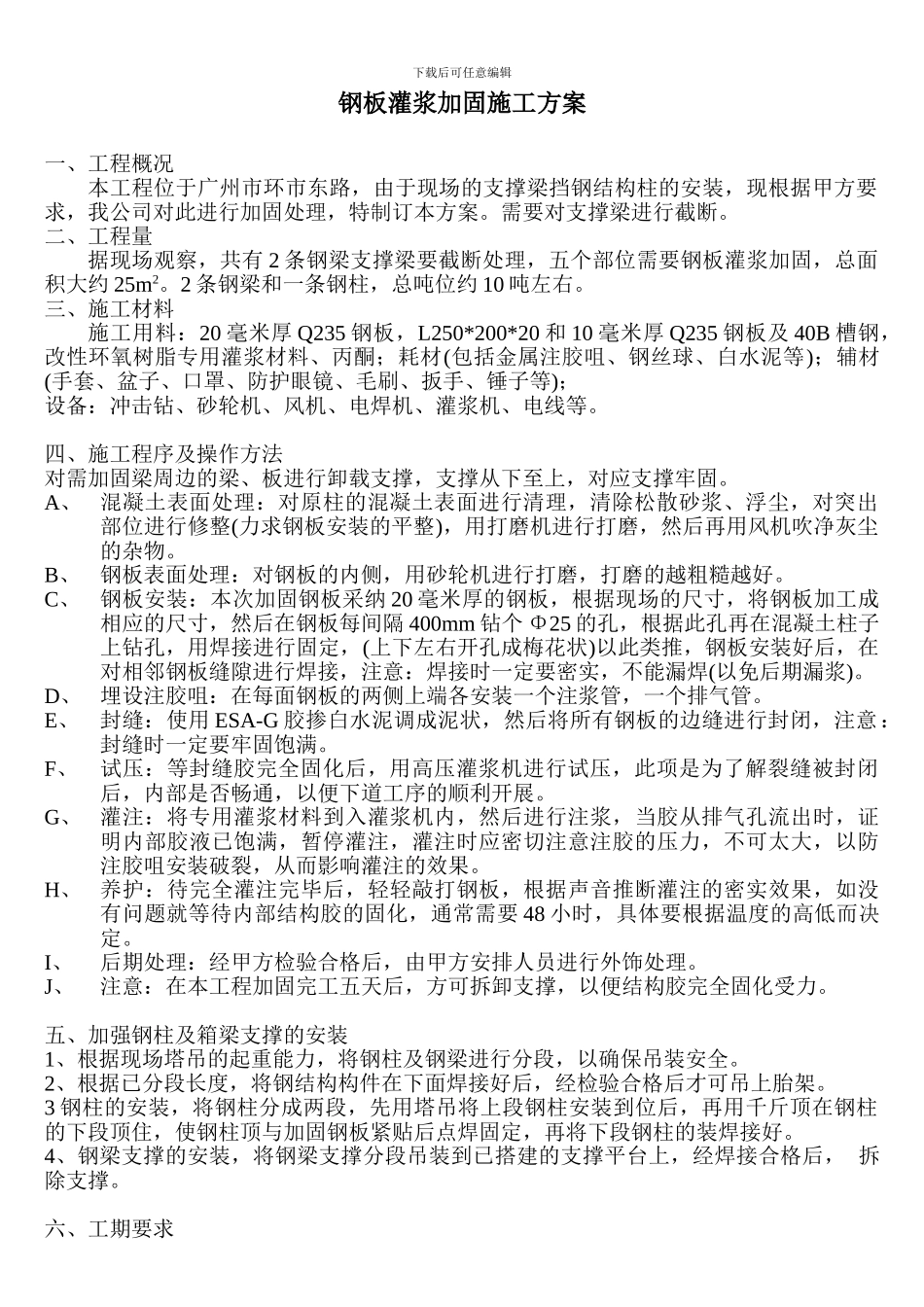

下载后可任意编辑钢板灌浆加固施工方案一、工程概况本工程位于广州市环市东路，由于现场的支撑梁挡钢结构柱的安装，现根据甲方要求，我公司对此进行加固处理，特制订本方案。需要对支撑梁进行截断。二、工程量据现场观察，共有 2 条钢梁支撑梁要截断处理，五个部位需要钢板灌浆加固，总面积大约 25m2。2 条钢梁和一条钢柱，总吨位约 10 吨左右。三、施工材料施工用料：20 毫米厚 Q235 钢板，L250*200*20 和 10 毫米厚 Q235 钢板及 40B 槽钢，改性环氧树脂专用灌浆材料、丙酮；耗材(包括金属注胶咀、钢丝球、白水泥等)；辅材(手套、盆子、口罩、防护眼镜、毛刷、扳手、锤子等)；设备：冲击钻、砂轮机、风机、电焊机、灌浆机、电线等。四、施工程序及操作方法对需加固梁周边的梁、板进行卸载支撑，支撑从下至上，对应支撑牢固。A、混凝土表面处理：对原柱的混凝土表面进行清理，清除松散砂浆、浮尘，对突出部位进行修整(力求钢板安装的平整)，用打磨机进行打磨，然后再用风机吹净灰尘的杂物。B、钢板表面处理：对钢板的内侧，用砂轮机进行打磨，打磨的越粗糙越好。C、钢板安装：本次加固钢板采纳 20 毫米厚的钢板，根据现场的尺寸，将钢板加工成相应的尺寸，然后在钢板每间隔 400mm 钻个 Φ25 的孔，根据此孔再在混凝土柱子上钻孔，用焊接进行固定，(上下左右开孔成梅花状)以此类推，钢板安装好后，在对相邻钢板缝隙进行焊接，注意：焊接时一定要密实，不能漏焊(以免后期漏浆)。D、埋设注胶咀：在每面钢板的两侧上端各安装一个注浆管，一个排气管。E、封缝：使用 ESA-G 胶掺白水泥调成泥状，然后将所有钢板的边缝进行封闭，注意：封缝时一定要牢固饱满。F、试压：等封缝胶完全固化后，用高压灌浆机进行试压，此项是为了解裂缝被封闭后，内部是否畅通，以便下道工序的顺利开展。G、灌注：将专用灌浆材料到入灌浆机内，然后进行注浆，当胶从排气孔流出时，证明内部胶液已饱满，暂停灌注，灌注时应密切注意注胶的压力，不可太大，以防注胶咀安装破裂，从而影响灌注的效果。H、养护：待完全灌注完毕后，轻轻敲打钢板，根据声音推断灌注的密实效果，如没有问题就等待内部结构胶的固化，通常需要 48 小时，具体要根据温度的高低而决定。I、后期处理：经甲方检验合格后，由甲方安排人员进行外饰处理。J、注意：在本工程加固完工五天后，方可拆卸支撑，以便结构胶完全固化受力。五、加强钢柱及箱梁支撑的安装1、根据现场塔吊的起重...
