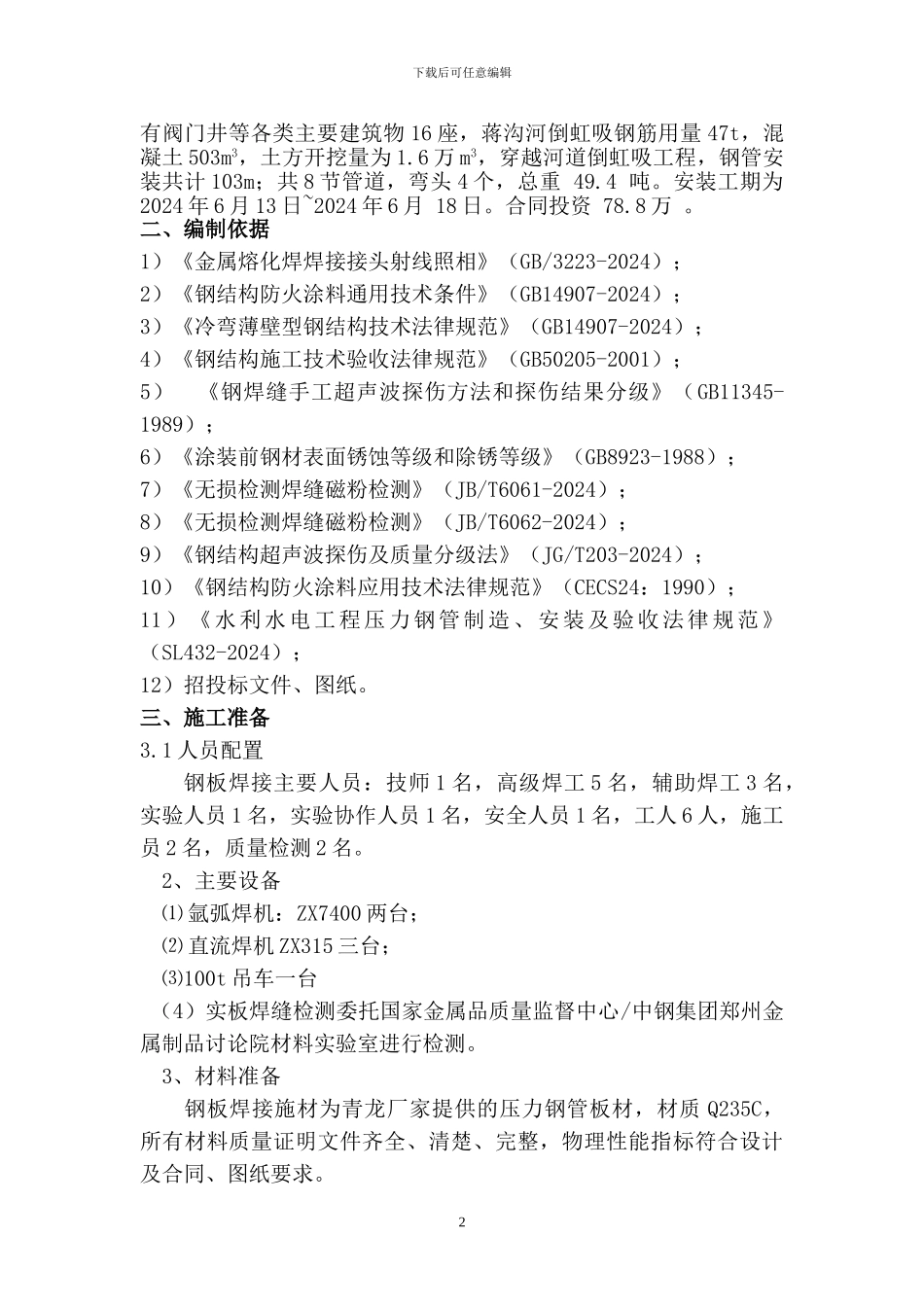

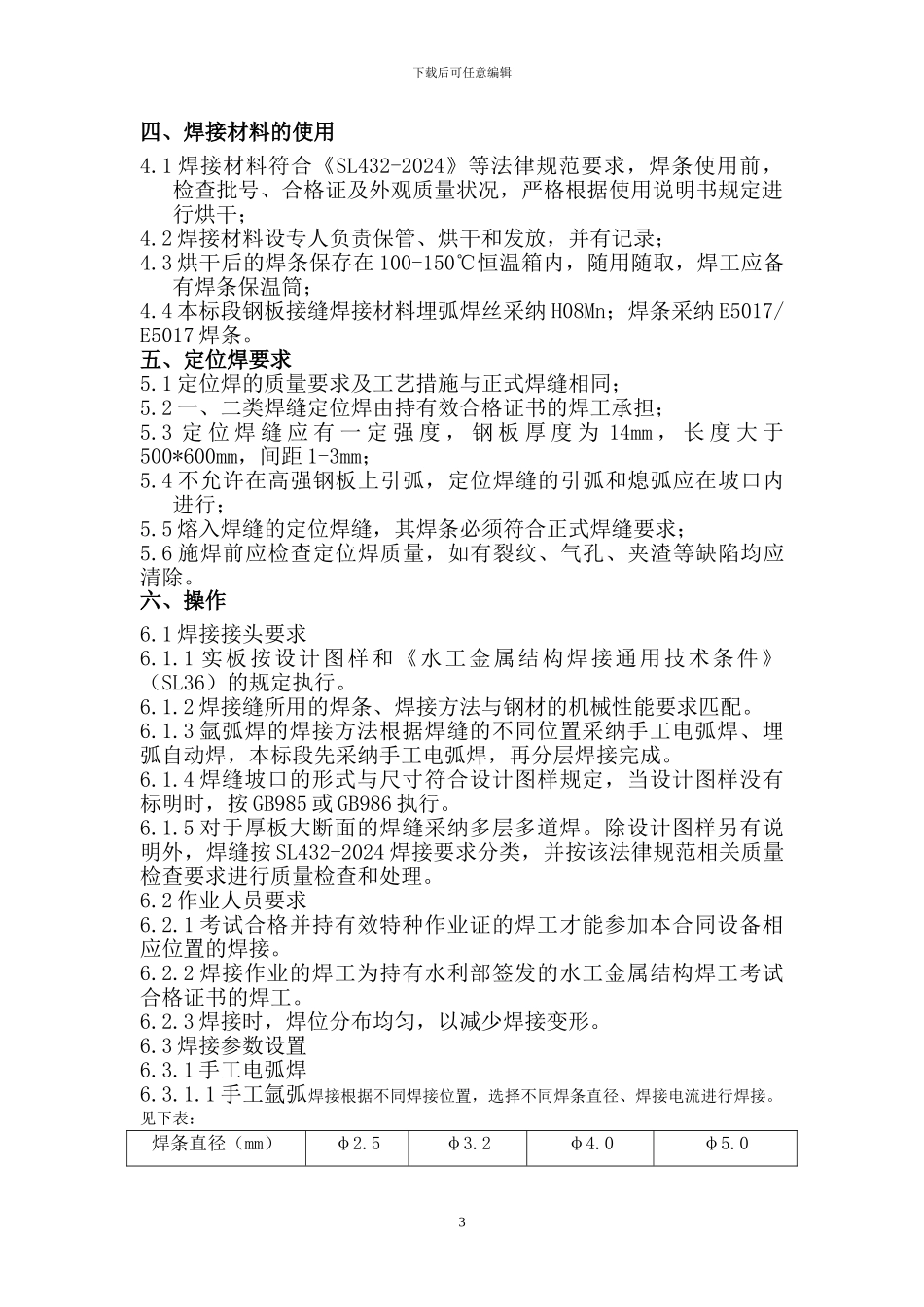

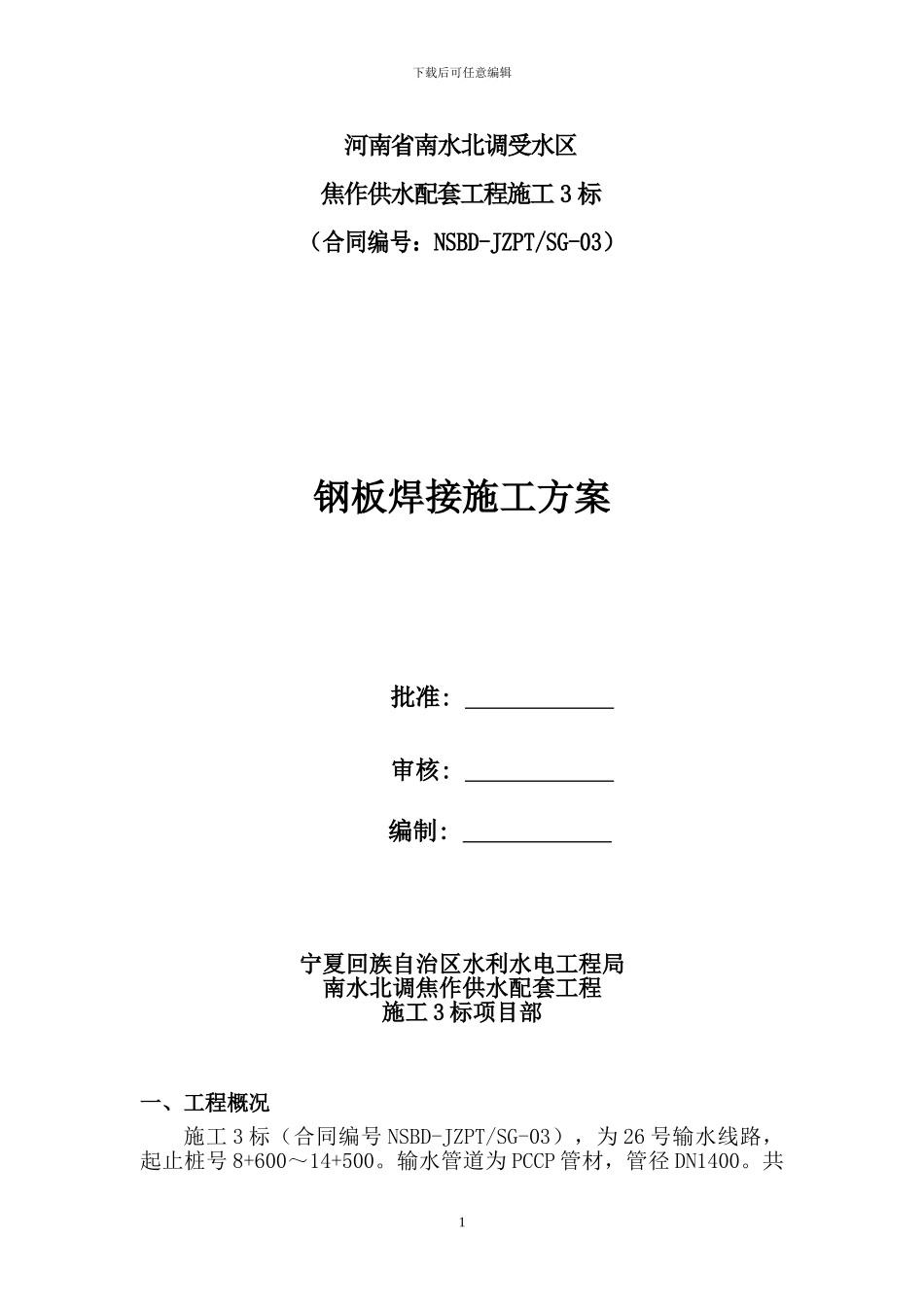

下载后可任意编辑河南省南水北调受水区焦作供水配套工程施工 3 标（合同编号：NSBD-JZPT/SG-03）钢板焊接施工方案 批准: 审核: 编制: 宁夏回族自治区水利水电工程局南水北调焦作供水配套工程施工 3 标项目部一、工程概况施工 3 标（合同编号 NSBD-JZPT/SG-03），为 26 号输水线路，起止桩号 8+600～14+500。输水管道为 PCCP 管材，管径 DN1400。共1下载后可任意编辑有阀门井等各类主要建筑物 16 座，蒋沟河倒虹吸钢筋用量 47t，混凝土 503m3，土方开挖量为 1.6 万 m3，穿越河道倒虹吸工程，钢管安装共计 103m；共 8 节管道，弯头 4 个，总重 49.4 吨。安装工期为2024 年 6 月 13 日~2024 年 6 月 18 日。合同投资 78.8 万 。二、编制依据1）《金属熔化焊焊接接头射线照相》（GB/3223-2024）；2）《钢结构防火涂料通用技术条件》（GB14907-2024）；3）《冷弯薄壁型钢结构技术法律规范》（GB14907-2024）；4）《钢结构施工技术验收法律规范》（GB50205-2001）；5） 《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-1989）；6）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-1988）；7）《无损检测焊缝磁粉检测》（JB/T6061-2024）；8）《无损检测焊缝磁粉检测》（JB/T6062-2024）；9）《钢结构超声波探伤及质量分级法》（JG/T203-2024）；10）《钢结构防火涂料应用技术法律规范》（CECS24：1990）；11）《水利水电工程压力钢管制造、安装及验收法律规范》（SL432-2024）；12）招投标文件、图纸。三、施工准备3.1 人员配置钢板焊接主要人员：技师 1 名，高级焊工 5 名，辅助焊工 3 名，实验人员 1 名，实验协作人员 1 名，安全人员 1 名，工人 6 人，施工员 2 名，质量检测 2 名。2、主要设备 ⑴ 氩弧焊机：ZX7400 两台； ⑵ 直流焊机 ZX315 三台；⑶100t 吊车一台（4）实板焊缝检测委托国家金属品质量监督中心/中钢集团郑州金属制品讨论院材料实验室进行检测。3、材料准备钢板焊接施材为青龙厂家提供的压力钢管板材，材质 Q235C，所有材料质量证明文件齐全、清楚、完整，物理性能指标符合设计及合同、图纸要求。2下载后可任意编辑四、焊接材料的使用4.1 焊接材料符合《SL432-2024》等法律规范要求，焊条使用前，检查批号、合格证及外观质量状况，严格根据使用说明书规定进行烘干；4.2 焊接材料设专人负责保管、烘干和发放，并有记录；4.3 烘干后的焊条保存在 1...
