钢桁架吊装施工方案VIP免费

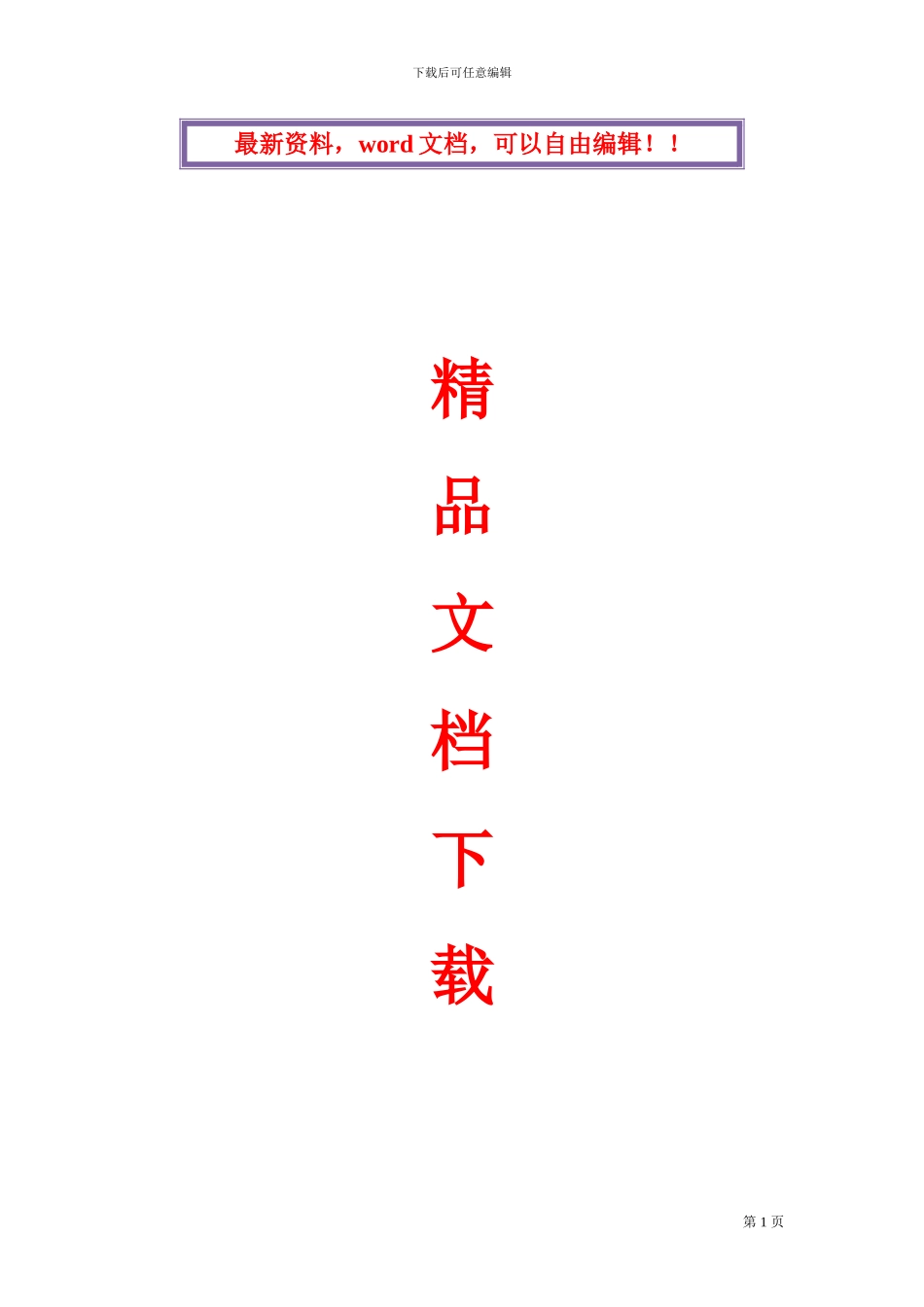

钢桁架吊装施工方案_第1页
1/17

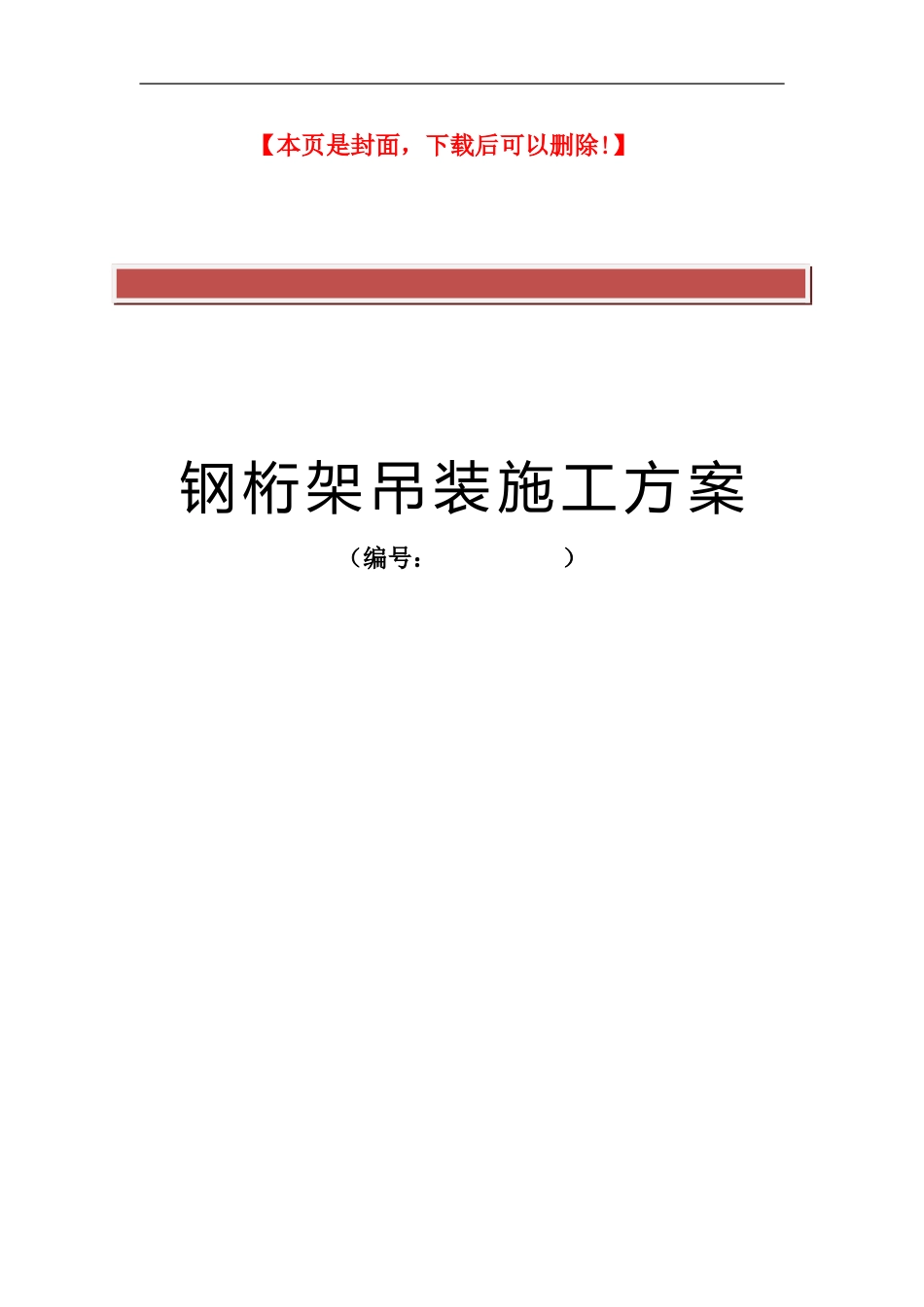

钢桁架吊装施工方案_第2页
2/17

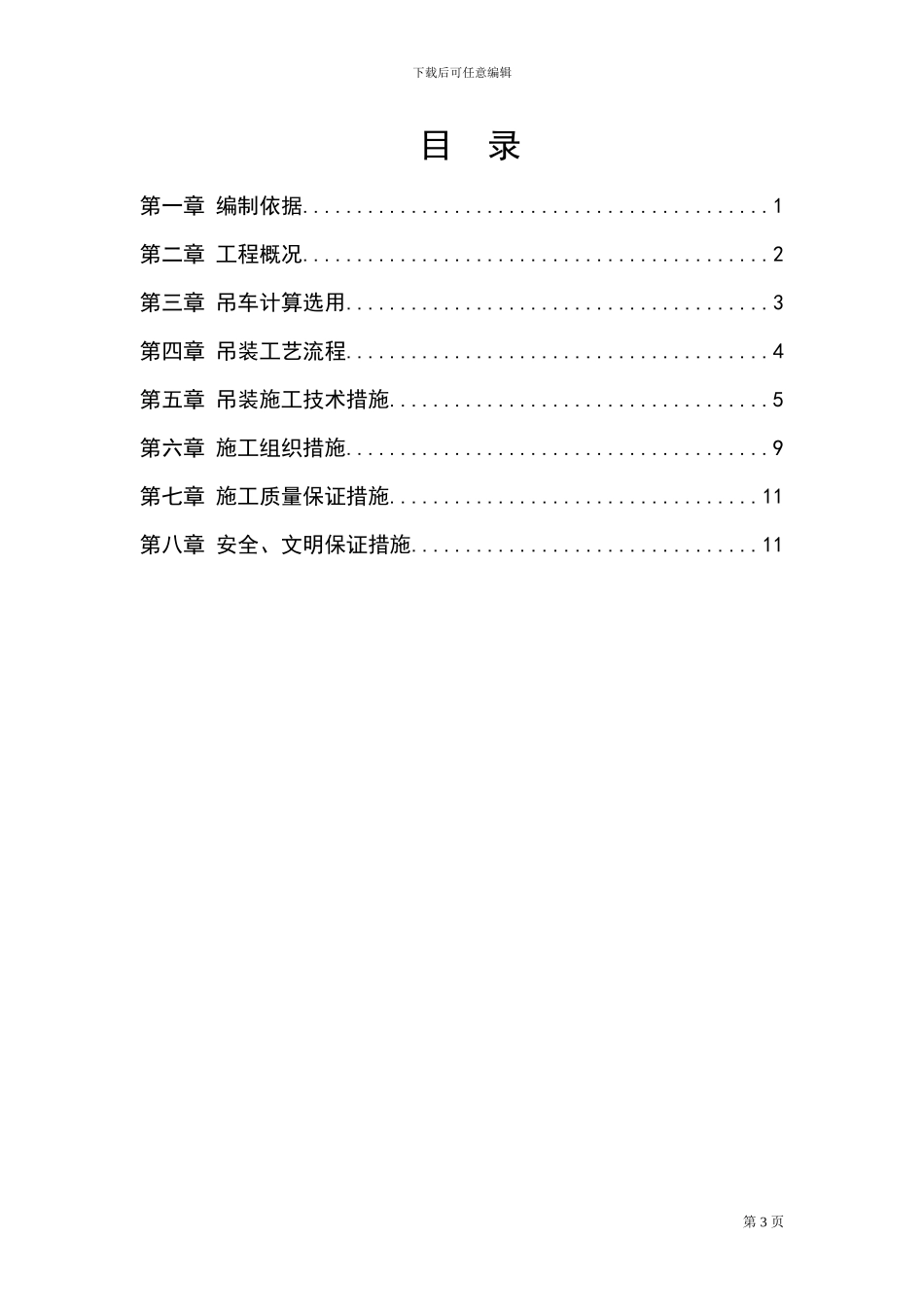

钢桁架吊装施工方案_第3页
3/17
下载后可任意编辑 精品文档下载 第 1 页最新资料,word 文档,可以自由编辑!!【本页是封面,下载后可以删除!】钢桁架吊装施工方案(编号: )下载后可任意编辑目 录第一章 编制依据...........................................1第二章 工程概况...........................................2第三章 吊车计算选用.......................................3第四章 吊装工艺流程.......................................4第五章 吊装施工技术措施...................................5第六章 施工组织措施.......................................9第七章 施工质量保证措施..................................11第八章 安全、文明保证措施................................11第 3 页下载后可任意编辑第一章 编制依据1、新建 1 号转载点至卸载点带式输送机栈桥施工图纸;2、《钢结构工程施工质量验收法律规范》(GB50205-2001);3、《建筑钢结构焊接技术规程》(JGJ81-2024);4、《工程建设安装工程起重机施工法律规范》(HG20241-2000);5、《起重机械安全规程》(GB6067-85);6、汽车吊性能表:400 吨汽车吊图片:400 吨汽车吊性能表:第 1 页第二章 工程概况本工程为新建 1 号转载点至卸载点带式输送机栈桥工程,栈桥断面尺寸均为 3.2m 宽×3.1m 高,支座标高 13.48m,共由四榀桁架组成。分别为:新建 1 号转载点至 2 号支架钢桁架 4,跨度 39.579m(~轴);2 号支架至拉紧间钢桁架3,跨度 29m(~轴);拉紧间至 1 号支架钢桁架 1,跨度 40.881m(~轴);1号支架至煤矸石卸载点钢桁架 2,跨度 53.468m(~轴)。下载后可任意编辑第三章 吊车计算选用一、单机整体吊装法单机整体吊装法以吊装钢桁架 1(跨越铁路段)为例。1、吊车位置选址:根据现场施工场地实际情况,吊车位置选在余吾热电公司场区内、电缆沟北侧原硬化混凝土地面,此位置离钢桁架 1 中心吊点位置距离 30m。2、吊车工作臂长:钢桁架 1 吊装高度 H=混凝土支架牛腿标高 13.48m+钢桁架 1 高度 3.7m+安装间隙 0.5m+吊绳高度 8m=25.68m。吊车臂长=√(302+25.682)=39.49m3、起吊重量=钢桁架 1 重量 29t+吊钩重量 1t=30t4、吊车选用:根据以上参数:作业半径 30m,汽车吊工作臂长 39.5m,起吊重量 30t。参照汽车吊性能参数表选用 400t 汽车轮胎吊车,作业半径 30m,汽车吊工作臂长41.1m,起吊重量为 31t...
