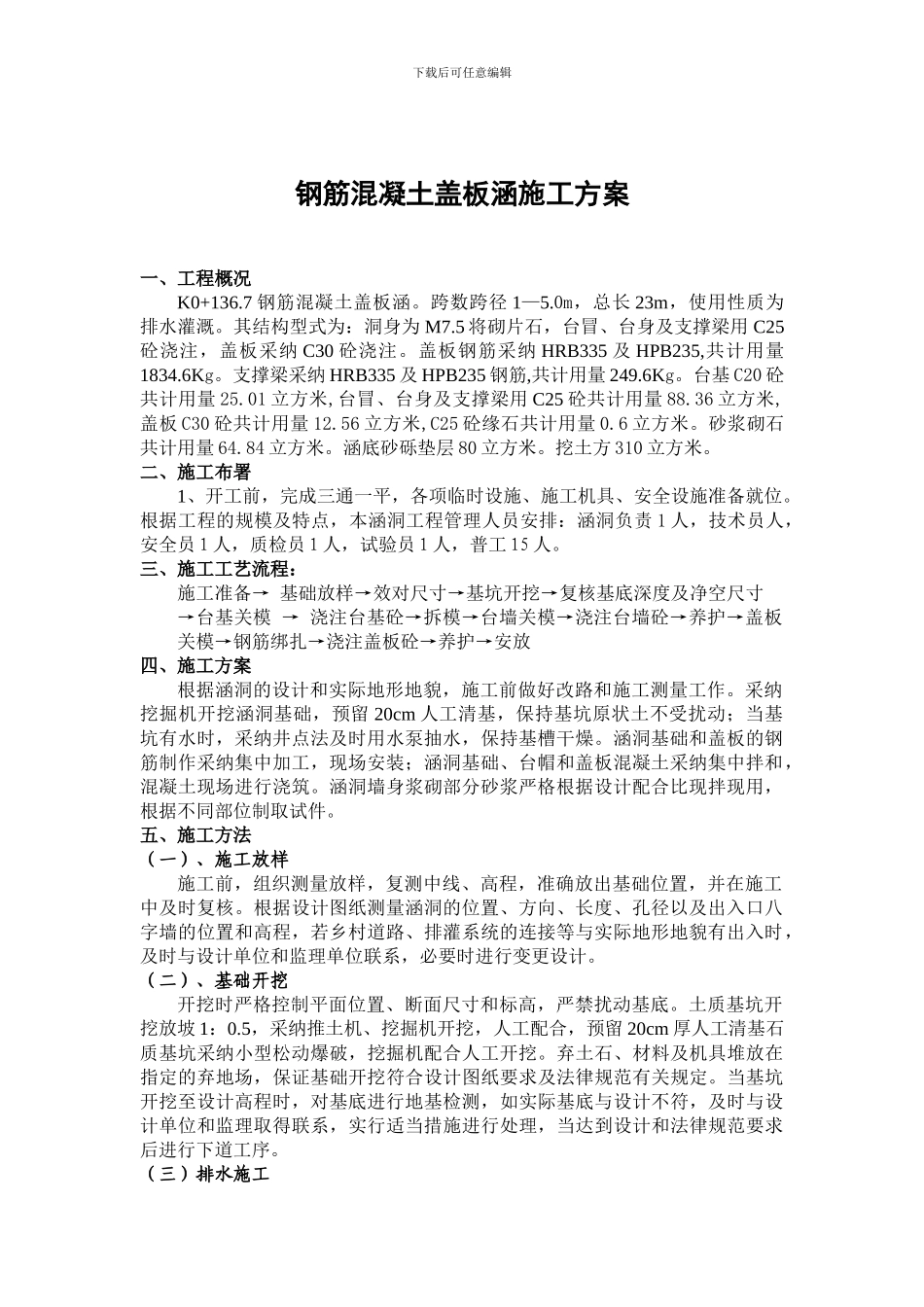

下载后可任意编辑钢筋混凝土盖板涵施工方案一、工程概况K0+136.7 钢筋混凝土盖板涵。跨数跨径 1—5.0m，总长 23m，使用性质为排水灌溉。其结构型式为：洞身为 M7.5 将砌片石，台冒、台身及支撑梁用 C25砼浇注，盖板采纳 C30 砼浇注。盖板钢筋采纳 HRB335 及 HPB235,共计用量1834.6Kg。支撑梁采纳 HRB335 及 HPB235 钢筋,共计用量 249.6Kg。台基 C20 砼共计用量 25.01 立方米,台冒、台身及支撑梁用 C25 砼共计用量 88.36 立方米,盖板 C30 砼共计用量 12.56 立方米,C25 砼缘石共计用量 0.6 立方米。砂浆砌石共计用量 64.84 立方米。涵底砂砾垫层 80 立方米。挖土方 310 立方米。二、施工布署1、开工前，完成三通一平，各项临时设施、施工机具、安全设施准备就位。根据工程的规模及特点，本涵洞工程管理人员安排：涵洞负责 1 人，技术员人，安全员 1 人，质检员 1 人，试验员 1 人，普工 15 人。三、施工工艺流程：施工准备→ 基础放样→效对尺寸→基坑开挖→复核基底深度及净空尺寸→台基关模 → 浇注台基砼→拆模→台墙关模→浇注台墙砼→养护→盖板关模→钢筋绑扎→浇注盖板砼→养护→安放四、施工方案根据涵洞的设计和实际地形地貌，施工前做好改路和施工测量工作。采纳挖掘机开挖涵洞基础，预留 20cm 人工清基，保持基坑原状土不受扰动；当基坑有水时，采纳井点法及时用水泵抽水，保持基槽干燥。涵洞基础和盖板的钢筋制作采纳集中加工，现场安装；涵洞基础、台帽和盖板混凝土采纳集中拌和，混凝土现场进行浇筑。涵洞墙身浆砌部分砂浆严格根据设计配合比现拌现用，根据不同部位制取试件。五、施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。根据设计图纸测量涵洞的位置、方向、长度、孔径以及出入口八字墙的位置和高程，若乡村道路、排灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖放坡 1：0.5，采纳推土机、挖掘机开挖，人工配合，预留 20cm 厚人工清基石质基坑采纳小型松动爆破，挖掘机配合人工开挖。弃土石、材料及机具堆放在指定的弃地场，保证基础开挖符合设计图纸要求及法律规范有关规定。当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得...
