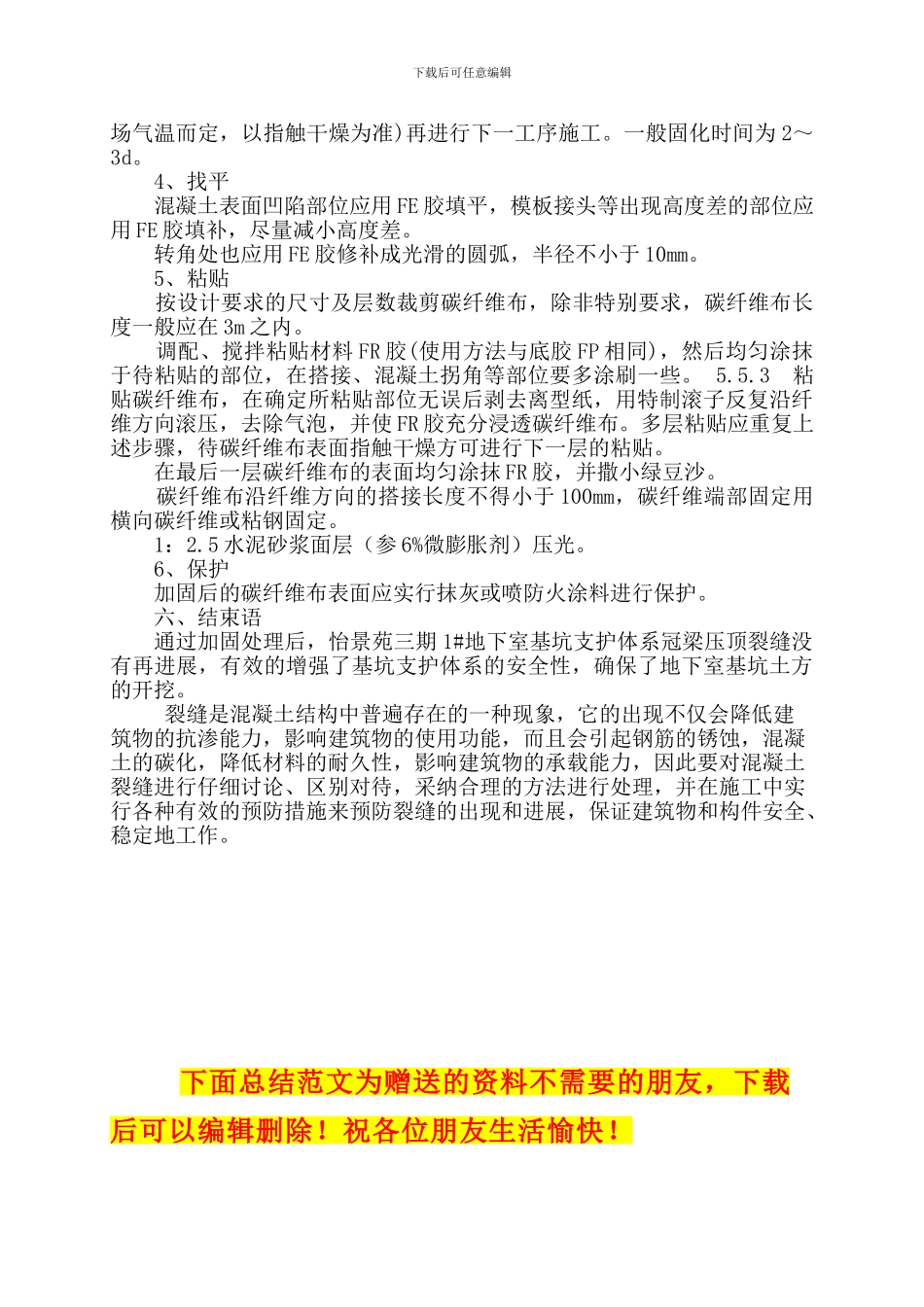

下载后可任意编辑碳纤维加固技术在 1#地下室基坑支护工程中的应用唐庆超万润房地产开发有限公司 一、概述 碳纤维布加固修补结构技术是一种新型的结构加固技术,它是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面,以达到对结构及构件加固补强的目的。因其具有独特的优越性,在混凝土结构修复、补强加固工程中得到广泛的应用。 怡景苑三期工程 1#地下室在土方开挖过程中,基坑支护体系冠梁压顶出现多处纵向裂缝,缝宽约 0.5 毫米。为了消除隐患,采纳碳纤维加固技术进行技术处理。二、特点 高强高效,适用面广,质量易保证。 施工便捷,工效高,没有湿作业,不需现场固定设施,施工占用场地少。 耐腐蚀及耐久性能极佳。 加固修补后,基本不增加原结构自重及原构件尺寸。 三、适用范围 适用于各种结构类型、各种结构部位的加固修补,如梁、板、柱、屋架、桥墩、桥梁、筒体、壳体等结构。 基层混凝土的强度等级不低于C15。 四、工艺原理 加固机理是将碳纤维布采纳高性能的环氧类粘结剂粘结于混凝土构件的表面,利用碳纤维材料良好的抗拉强度达到增强构件承载能力及刚度的目的。 五、工艺流程及操作要求 工艺流程为卸荷→基底处理→涂底胶→找平→粘贴→保护。 1、卸荷 加固前应对所加固的构件尽可能卸荷。 2、基底处理 混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以凿除,对于较大面积的劣质层在凿除后应用环氧砂浆进行修复,裂缝两侧之间约 25 厘米宽原板面抹灰层铲除。 裂缝部位应首先进行封闭处理。 用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质,构件基面的混凝土要打磨平整,尤其是表面的凸起部位要磨平,转角粘贴处要进行倒角处理并打磨成圆弧状(R≥10mm)。 用吹风机将混凝土表面清理洁净,并保持干燥。 3、涂底胶(FP 胶) 按主剂∶固化剂=2∶1 的比例将主剂与固化剂先后置于容器中,用弹簧秤计量,电动搅拌器均匀搅拌,根据现场实际气温决定用量并严格控制使用时间。一般情况下 1h 内用完。 用滚筒刷将底胶均匀涂刷于混凝土表面,待胶固化后(固化时间视现下载后可任意编辑场气温而定,以指触干燥为准)再进行下一工序施工。一般固化时间为 2~3d。 4、找平 混凝土表面凹陷部位应用 FE 胶填平,模板接头等出现高度差的部位应用 FE 胶填补,尽量减小高度差。 转角处也应用 FE 胶修补成光滑的圆弧,半径不小于 10mm。 5、粘贴 按设计要求的尺寸及层数裁剪碳纤维布...
