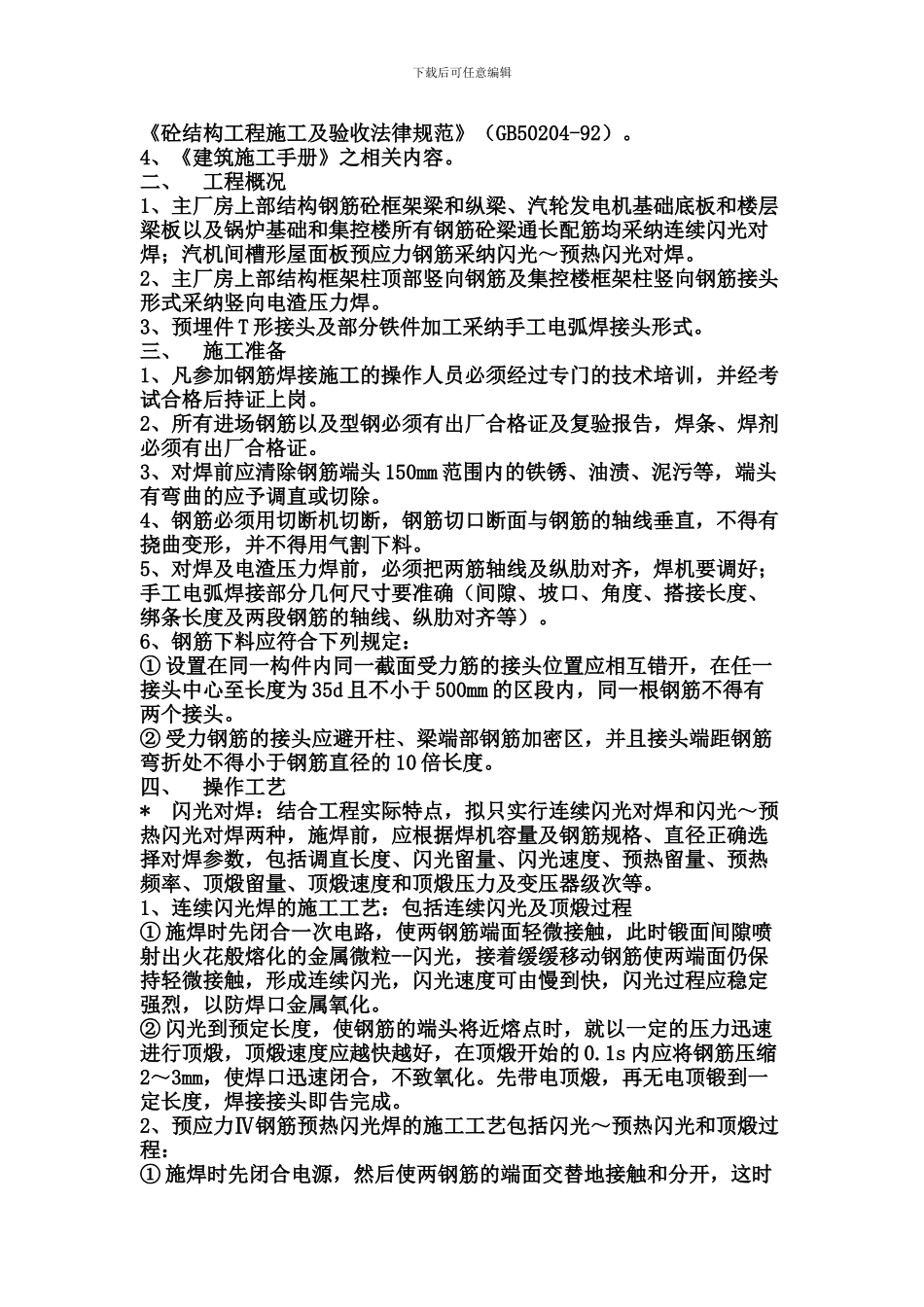

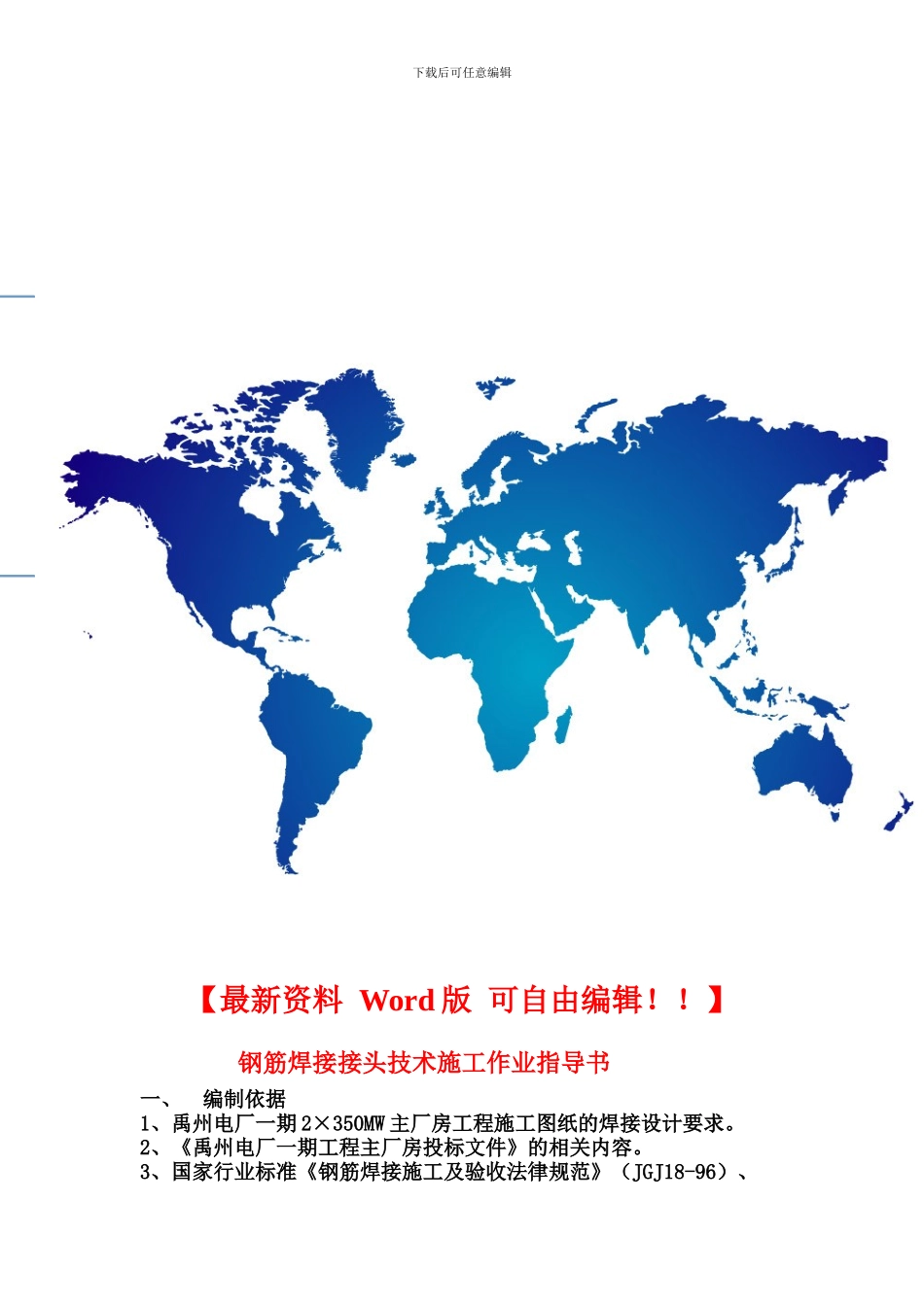

下载后可任意编辑 钢筋焊接接头技术施工作业指导书 一、 编制依据 1、禹州电厂一期 2×350MW 主厂房工程施工图纸的焊接设计要求。 2、《禹州电厂一期工程主厂房投标文件》的相关内容。 3、国家行业标准《钢筋焊接施工及验收法律规范》(JGJ18-96)、精品 word 文档可以编辑(本页是封面)【最新资料 Word 版 可自由编辑!!】下载后可任意编辑《砼结构工程施工及验收法律规范》(GB50204-92)。 4、《建筑施工手册》之相关内容。 二、 工程概况 1、主厂房上部结构钢筋砼框架梁和纵梁、汽轮发电机基础底板和楼层梁板以及锅炉基础和集控楼所有钢筋砼梁通长配筋均采纳连续闪光对焊;汽机间槽形屋面板预应力钢筋采纳闪光~预热闪光对焊。 2、主厂房上部结构框架柱顶部竖向钢筋及集控楼框架柱竖向钢筋接头形式采纳竖向电渣压力焊。 3、预埋件 T 形接头及部分铁件加工采纳手工电弧焊接头形式。 三、 施工准备 1、凡参加钢筋焊接施工的操作人员必须经过专门的技术培训,并经考试合格后持证上岗。 2、所有进场钢筋以及型钢必须有出厂合格证及复验报告,焊条、焊剂必须有出厂合格证。 3、对焊前应清除钢筋端头 150mm 范围内的铁锈、油渍、泥污等,端头有弯曲的应予调直或切除。 4、钢筋必须用切断机切断,钢筋切口断面与钢筋的轴线垂直,不得有挠曲变形,并不得用气割下料。 5、对焊及电渣压力焊前,必须把两筋轴线及纵肋对齐,焊机要调好;手工电弧焊接部分几何尺寸要准确(间隙、坡口、角度、搭接长度、绑条长度及两段钢筋的轴线、纵肋对齐等)。 6、钢筋下料应符合下列规定: ① 设置在同一构件内同一截面受力筋的接头位置应相互错开,在任一接头中心至长度为 35d 且不小于 500mm 的区段内,同一根钢筋不得有两个接头。 ② 受力钢筋的接头应避开柱、梁端部钢筋加密区,并且接头端距钢筋弯折处不得小于钢筋直径的 10 倍长度。 四、 操作工艺 * 闪光对焊:结合工程实际特点,拟只实行连续闪光对焊和闪光~预热闪光对焊两种,施焊前,应根据焊机容量及钢筋规格、直径正确选择对焊参数,包括调直长度、闪光留量、闪光速度、预热留量、预热频率、顶煅留量、顶煅速度和顶煅压力及变压器级次等。 1、连续闪光焊的施工工艺:包括连续闪光及顶煅过程 ① 施焊时先闭合一次电路,使两钢筋端面轻微接触,此时锻面间隙喷射出火花般熔化的金属微粒--闪光,接着缓缓移动钢筋使两端面仍保持轻微接触,形成连续闪光,闪光...
