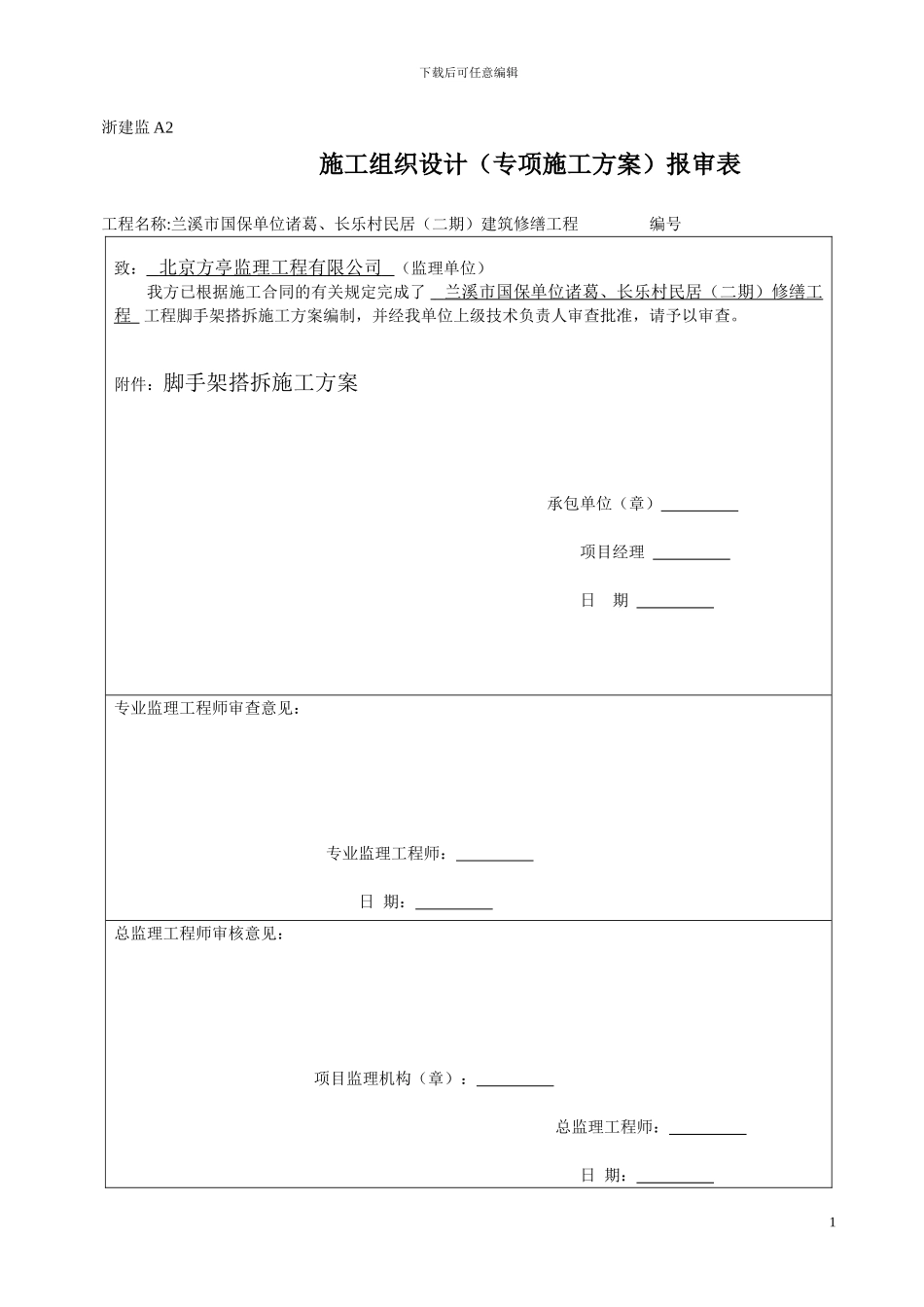

下载后可任意编辑浙建监 A2施工组织设计（专项施工方案）报审表工程名称:兰溪市国保单位诸葛、长乐村民居（二期）建筑修缮工程 编号致： 北京方亭监理工程有限公司 （监理单位）我方已根据施工合同的有关规定完成了 兰溪市国保单位诸葛、长乐村民居（二期）修缮工 程 工程脚手架搭拆施工方案编制，并经我单位上级技术负责人审查批准，请予以审查。 附件：脚手架搭拆施工方案承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构（章）： 总监理工程师： 日 期： 1下载后可任意编辑本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。兰溪市国保单位诸葛、长乐村民居（二期）建筑修缮工程 脚手架搭拆施工方案2下载后可任意编辑苏州园林进展股份有限公司2024 年 5 月 20 日 脚手架搭拆施工方案一、工程结构概况： 1996 年 11 月公布兰溪市诸葛镇长乐村为第四批全国重点文物保护单位。吴氏宗祠为一组二进传统木结构建筑。通进深 18.85 米。前厅和立本堂沿中轴线一次分布。主入口设小八字墙。两进之间有厢廊连接，中间以天井相隔 。建筑均为传统木结构建筑，为道光年间的建筑。古驿西路 24 号为二层楼的传统木结构建筑，因屋面常年漏雨失修故二层糟朽严重，但因产权者在二层楼板及一层吊顶做了相应补救措施，方才使得一层幸免。花壇巷 1 号民居由门厅及各厢房以天井为中心，成四合院状。院内梁架雕花精湛，但西厢房因产权问题无人打理及保养，腐朽严重，导致局部坍塌。古驿东路 14 号为一组三进传统木结构建筑。两进之间有厢房连接，中间有天井相隔。后楼也因屋面漏雨失修，屋面坍塌，木构件淋雨糟朽。 二、构造和技术要求1、脚手架钢管采纳 3#普通钢管，质量符合国家标准 Q235—A 级钢的规定，钢管的尺寸为 Φ48×3.5，用于立杆、大横杆和斜杆的钢管长度为 5.2，用于小横杆的钢管长度为1.5 和 2.0。扣件采纳可锻铸铁制作的扣件，材质符合现行国家标准（GB15831）的规定，拧紧极限破坏力矩）65N.m，脚手板采纳竹串片板。2、 造形式：⑴、立杆：横距为 1.3m，纵距为 1.6m，每根杆底部设木垫板，各层各步接头采纳对接扣件连接，立杆上的对接扣件交错布置，两根本邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离>500mm，各接头至立节点的距离<60mm，纵向扫地杆采纳...
