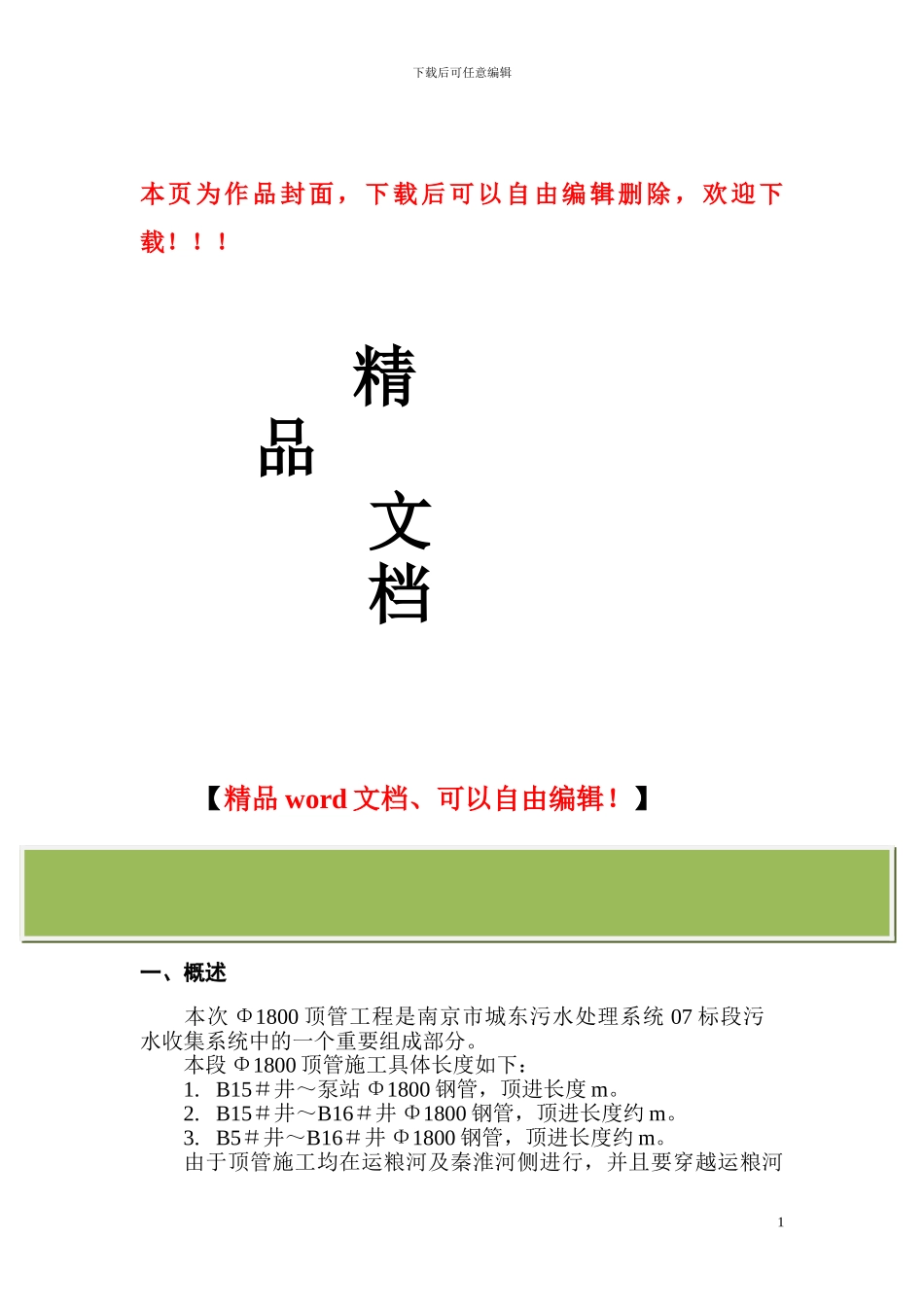

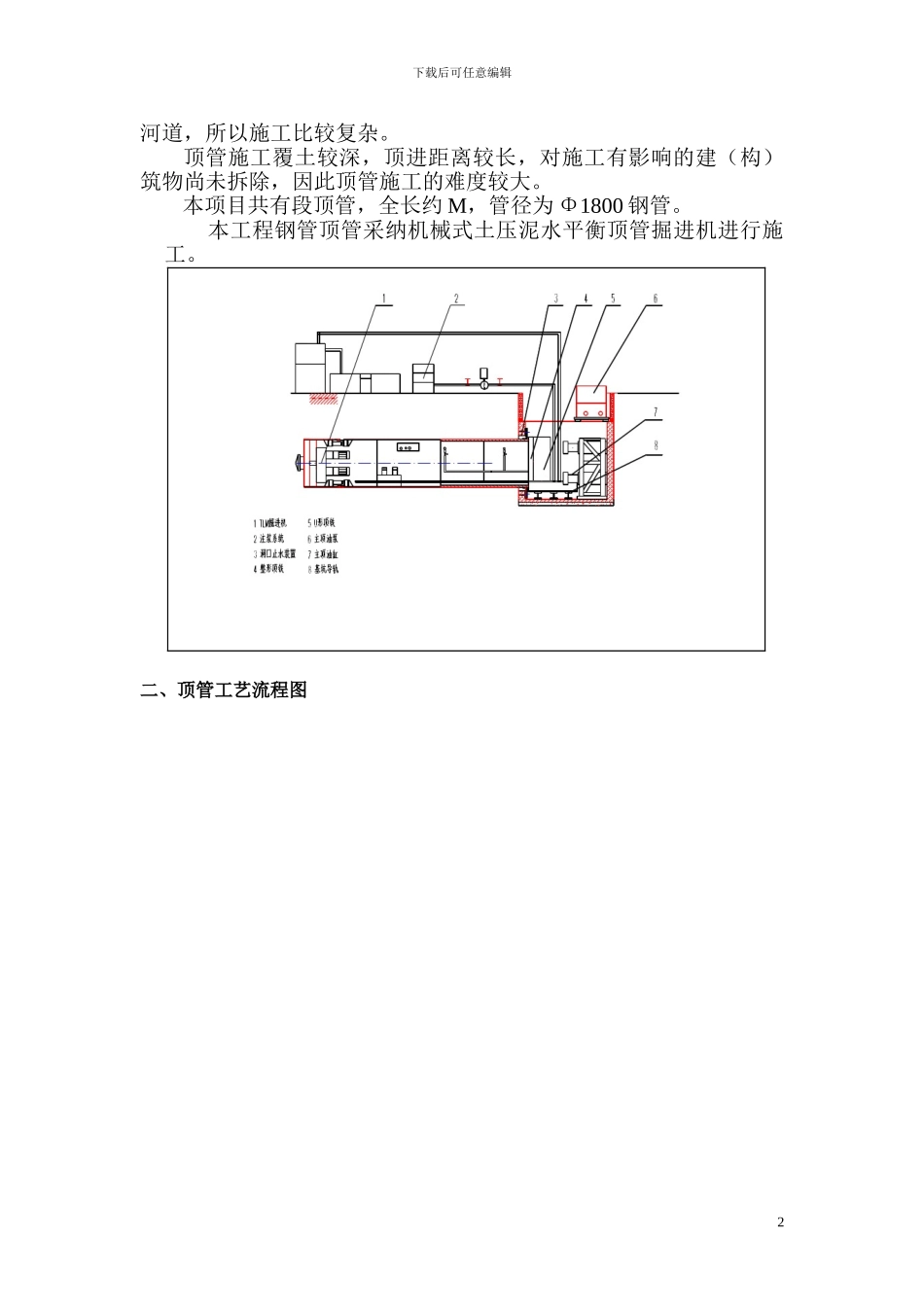

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】D1800 钢管顶管施工方案一、概述本次 Φ1800 顶管工程是南京市城东污水处理系统 07 标段污水收集系统中的一个重要组成部分。本段 Φ1800 顶管施工具体长度如下：1. B15＃井～泵站 Φ1800 钢管，顶进长度 m。2. B15＃井～B16＃井 Φ1800 钢管，顶进长度约 m。3. B5＃井～B16＃井 Φ1800 钢管，顶进长度约 m。由于顶管施工均在运粮河及秦淮河侧进行，并且要穿越运粮河1下载后可任意编辑河道，所以施工比较复杂。顶管施工覆土较深，顶进距离较长，对施工有影响的建（构）筑物尚未拆除，因此顶管施工的难度较大。本项目共有段顶管，全长约 M，管径为 Φ1800 钢管。本工程钢管顶管采纳机械式土压泥水平衡顶管掘进机进行施工。二、顶管工艺流程图2下载后可任意编辑3下载后可任意编辑三、顶进掘进机选型 本工程经过反复方案论证，最后确定选用 D1000 机械式土压泥水平衡顶管掘进机。机械式土压泥水平衡顶管掘进机是一种刀盘可伸缩的掘进机，操作可以在基坑内或地面操纵室内进行的，即 Telemole 掘进机。掘进机前壳体的前端是刀盘，在刀盘的后面就是泥水仓。刀盘是由电动机通过行星减速器减速以后再驱动的。刀盘可在泥水仓前后移动。刀盘上有二至四个矩形槽，槽内安放着可以前后伸缩的刀排和刀头。刀排向前伸时，可以切削土体，同时被切削下来的土从刀头与刀盘之间的空隙进入泥水仓内。在刀盘的面板上还散布着一个个固定的刀头。该刀头是在槽内刀头缩回后切削土体用的。在刀盘边缘还有几把边缘刀头，该刀头能在校正方向过程中把掘进机边缘的土挖净，使掘进机的方向容易校正。在平常，不进行方向校正时，该刀头可把掘进机前方的土挖成与掘进机壳体一样大小的洞，使掘进机顶进过程中，不使刀盘受挤压的力过大而影响平衡的力。在土质条件比较硬的情况下更是如此。在前后壳体之间有纠偏油缸，在掘进机下部平行地安装着两根管子为进、排泥管。该掘进机的机械式土压平衡机理在于刀盘伸缩的液压系统。由于刀盘的伸缩是由油缸控制的，因此，只要控制刀盘油缸后腔的压力，就可以控制刀盘前面的平衡压力。油缸后腔与油泵和溢流阀同时接通，溢流阀调定某一压力值，当掘进机前的土压力大于设定值时，刀盘就后缩，而且刀盘与刀头的空隙增大，进土量也就增加，前方土压力就下降。反之，当掘进机前的土压力小于设定...
