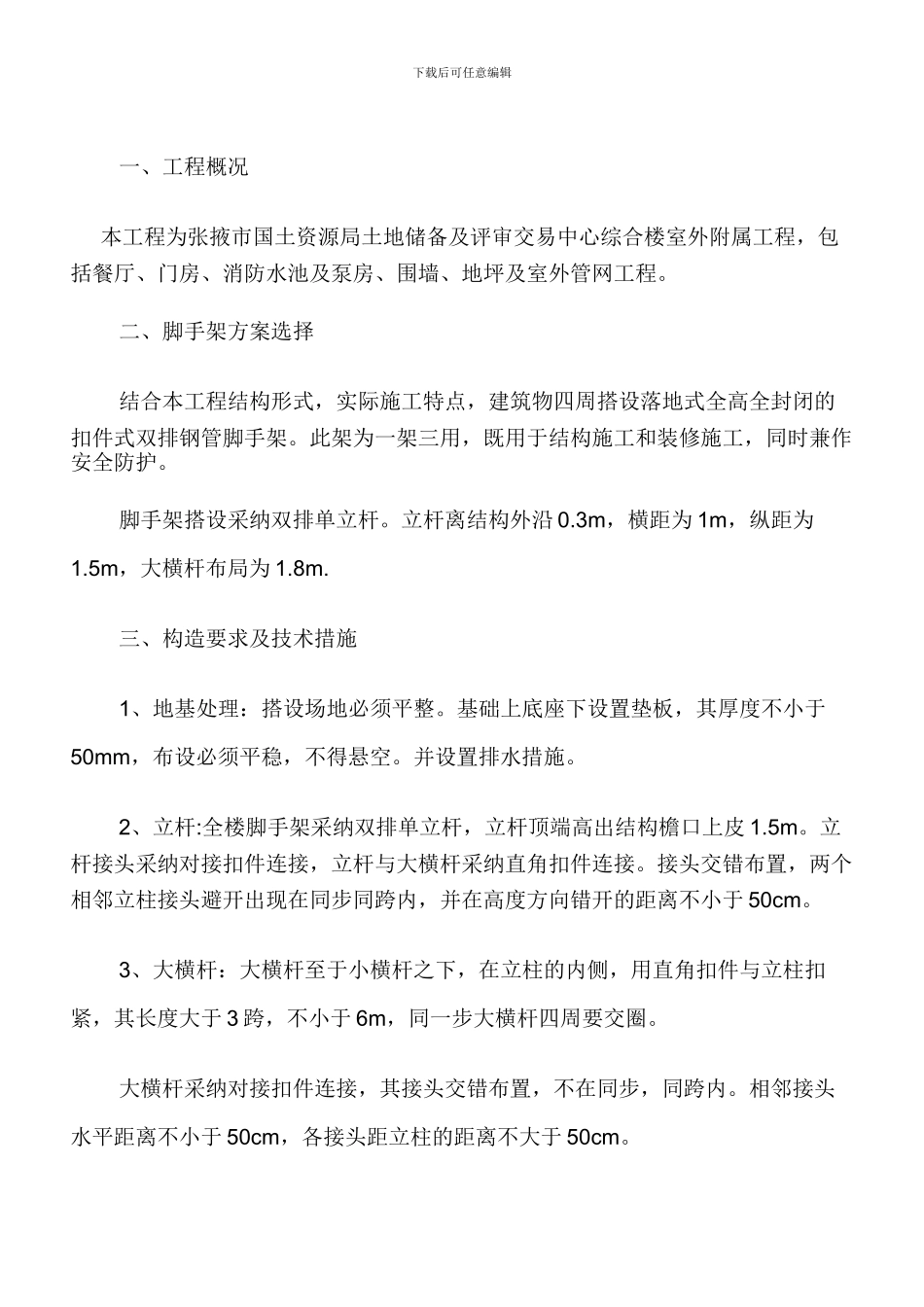

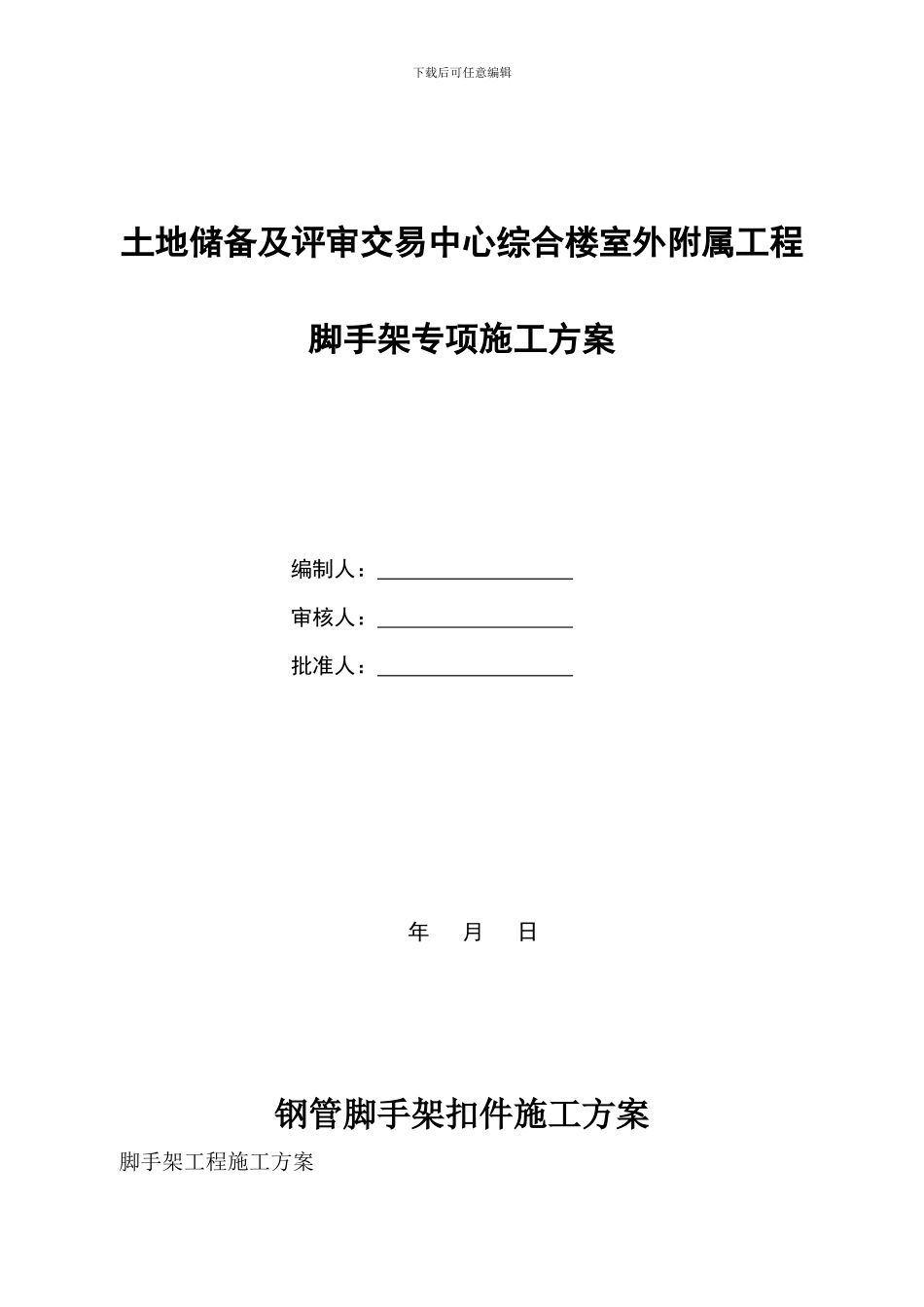

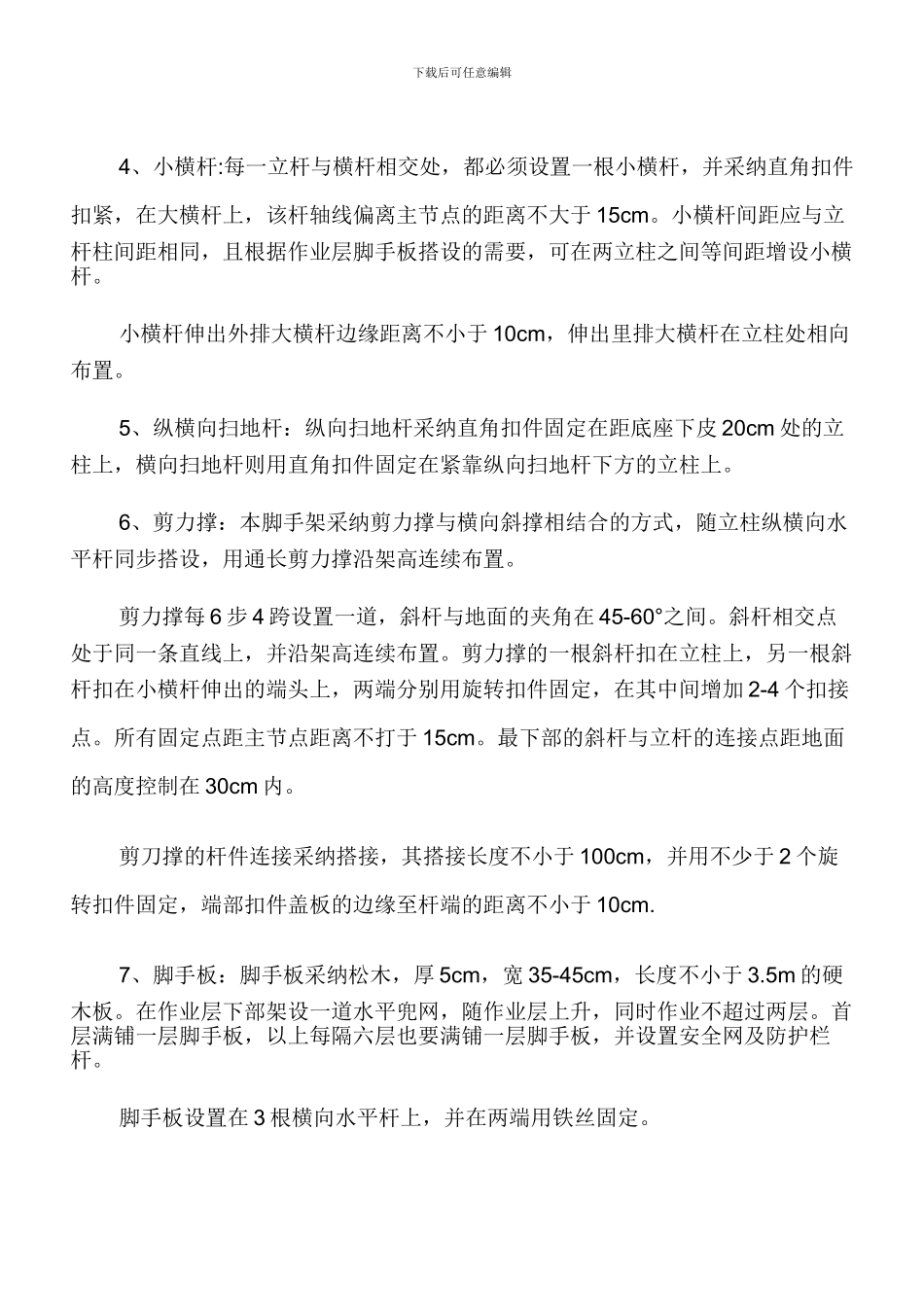

下载后可任意编辑土地储备及评审交易中心综合楼室外附属工程脚手架专项施工方案编制人： 审核人： 批准人： 年 月 日钢管脚手架扣件施工方案 脚手架工程施工方案下载后可任意编辑 一、工程概况 本工程为张掖市国土资源局土地储备及评审交易中心综合楼室外附属工程，包括餐厅、门房、消防水池及泵房、围墙、地坪及室外管网工程。 二、脚手架方案选择 结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。 脚手架搭设采纳双排单立杆。立杆离结构外沿 0.3m，横距为 1m，纵距为1.5m，大横杆布局为 1.8m. 三、构造要求及技术措施 1、地基处理：搭设场地必须平整。基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并设置排水措施。 2、立杆:全楼脚手架采纳双排单立杆，立杆顶端高出结构檐口上皮 1.5m。立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于 50cm。 3、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于 3 跨，不小于 6m，同一步大横杆四周要交圈。 大横杆采纳对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于 50cm，各接头距立柱的距离不大于 50cm。下载后可任意编辑 4、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采纳直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于 15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。 小横杆伸出外排大横杆边缘距离不小于 10cm，伸出里排大横杆在立柱处相向布置。 5、纵横向扫地杆：纵向扫地杆采纳直角扣件固定在距底座下皮 20cm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。 6、剪力撑：本脚手架采纳剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。 剪力撑每 6 步 4 跨设置一道，斜杆与地面的夹角在 45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加 2-4 个扣接点。所有固定点距主节点距离不打于 15cm。最下部...
