钢结构、桁架施工方案VIP免费

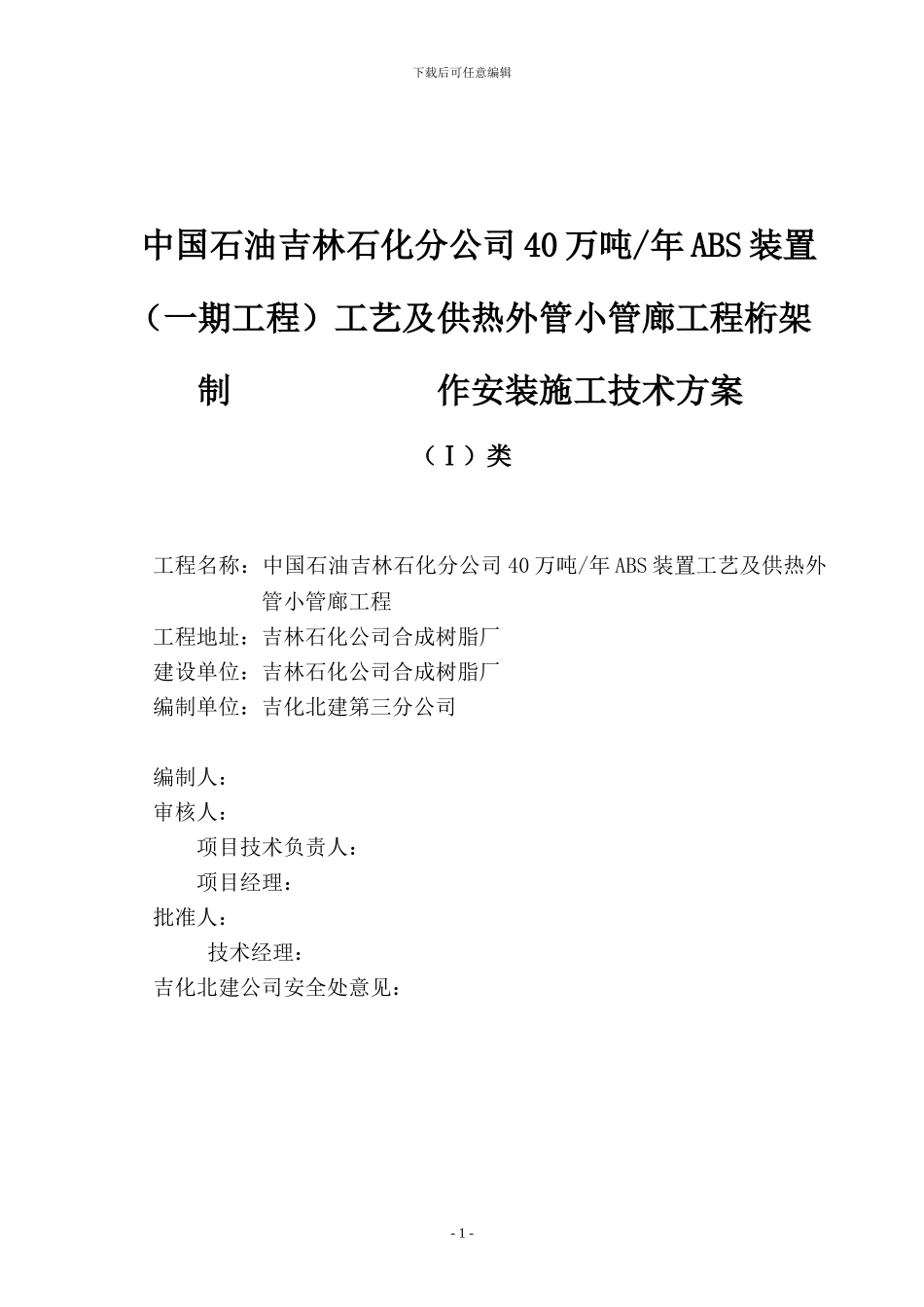

钢结构、桁架施工方案_第1页
1/17
钢结构、桁架施工方案_第2页
2/17

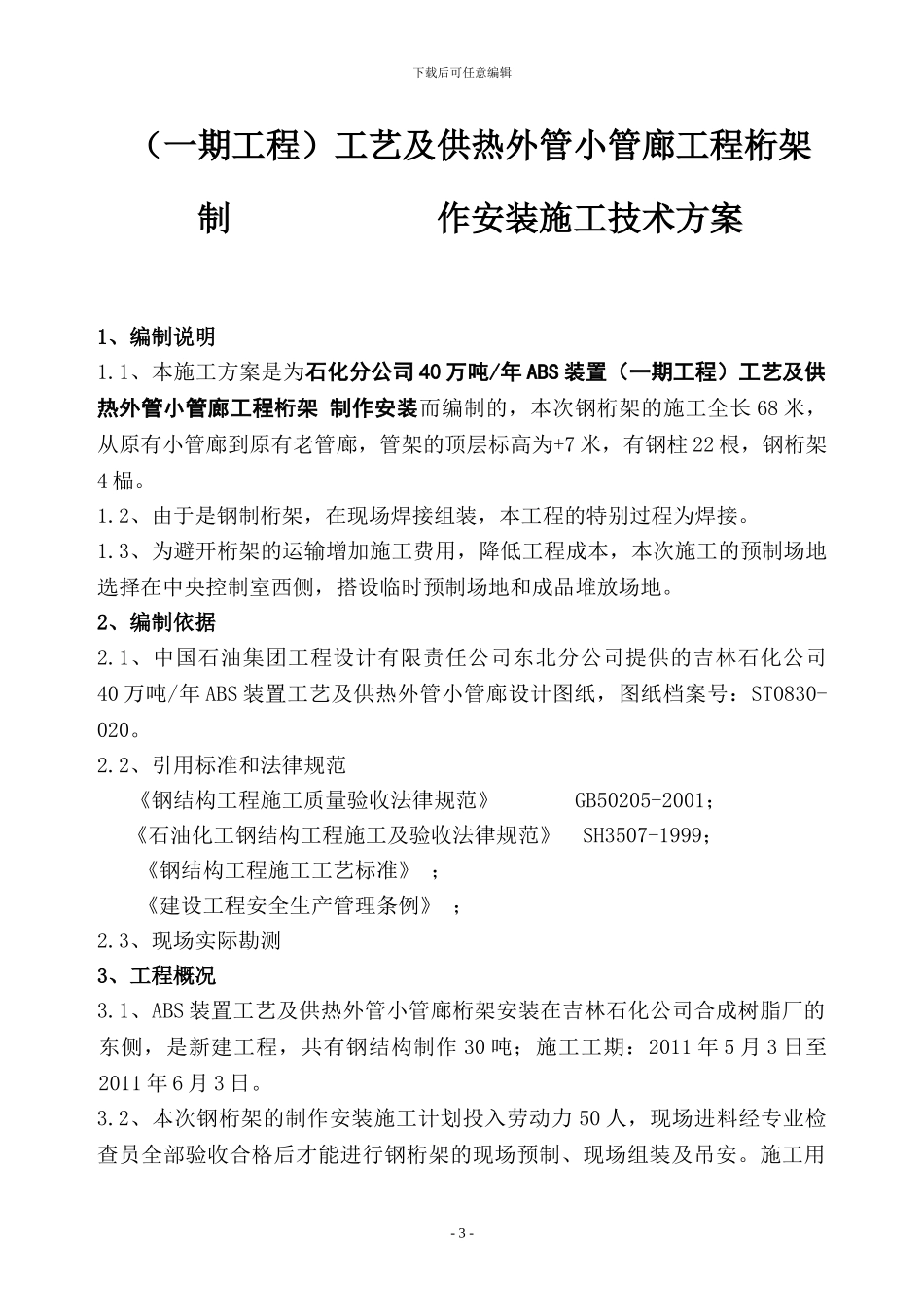

钢结构、桁架施工方案_第3页
3/17
下载后可任意编辑中国石油吉林石化分公司 40 万吨/年 ABS 装置(一期工程)工艺及供热外管小管廊工程桁架制 作安装施工技术方案(Ⅰ)类工程名称:中国石油吉林石化分公司 40 万吨/年 ABS 装置工艺及供热外管小管廊工程 工程地址:吉林石化公司合成树脂厂建设单位:吉林石化公司合成树脂厂编制单位:吉化北建第三分公司编制人:审核人:项目技术负责人:项目经理:批准人: 技术经理:吉化北建公司安全处意见:- 1 -下载后可任意编辑目 录1、 编制说明…………………………………………32、 编制依据…………………………………………33、 工程概况…………………………………………34、 施工准备…………………………………………45、 施工部署…………………………………………56、 施工方法…………………………………………67、 施工进度计划……………………………………108、 资源供应计划……………………………………119、 施工总平面布置…………………………………1310、施工技术组织措施………………………………14中国石油吉林石化分公司 40 万吨/年 ABS 装置- 2 -下载后可任意编辑(一期工程)工艺及供热外管小管廊工程桁架制 作安装施工技术方案1、编制说明1.1、本施工方案是为石化分公司 40 万吨/年 ABS 装置(一期工程)工艺及供热外管小管廊工程桁架 制作安装而编制的,本次钢桁架的施工全长 68 米,从原有小管廊到原有老管廊,管架的顶层标高为+7 米,有钢柱 22 根,钢桁架4 榀。1.2、由于是钢制桁架,在现场焊接组装,本工程的特别过程为焊接。1.3、为避开桁架的运输增加施工费用,降低工程成本,本次施工的预制场地选择在中央控制室西侧,搭设临时预制场地和成品堆放场地。2、编制依据2.1、中国石油集团工程设计有限责任公司东北分公司提供的吉林石化公司40 万吨/年 ABS 装置工艺及供热外管小管廊设计图纸,图纸档案号:ST0830-020。2.2、引用标准和法律规范 《钢结构工程施工质量验收法律规范》 GB50205-2001; 《石油化工钢结构工程施工及验收法律规范》 SH3507-1999; 《钢结构工程施工工艺标准》 ; 《建设工程安全生产管理条例》 ;2.3、现场实际勘测3、工程概况3.1、ABS 装置工艺及供热外管小管廊桁架安装在吉林石化公司合成树脂厂的东侧,是新建工程,共有钢结构制作 30 吨;施工工期:2011 年 5 月 3 日至2011 年 6 月 3 日。3.2、本次钢桁架的制作...
