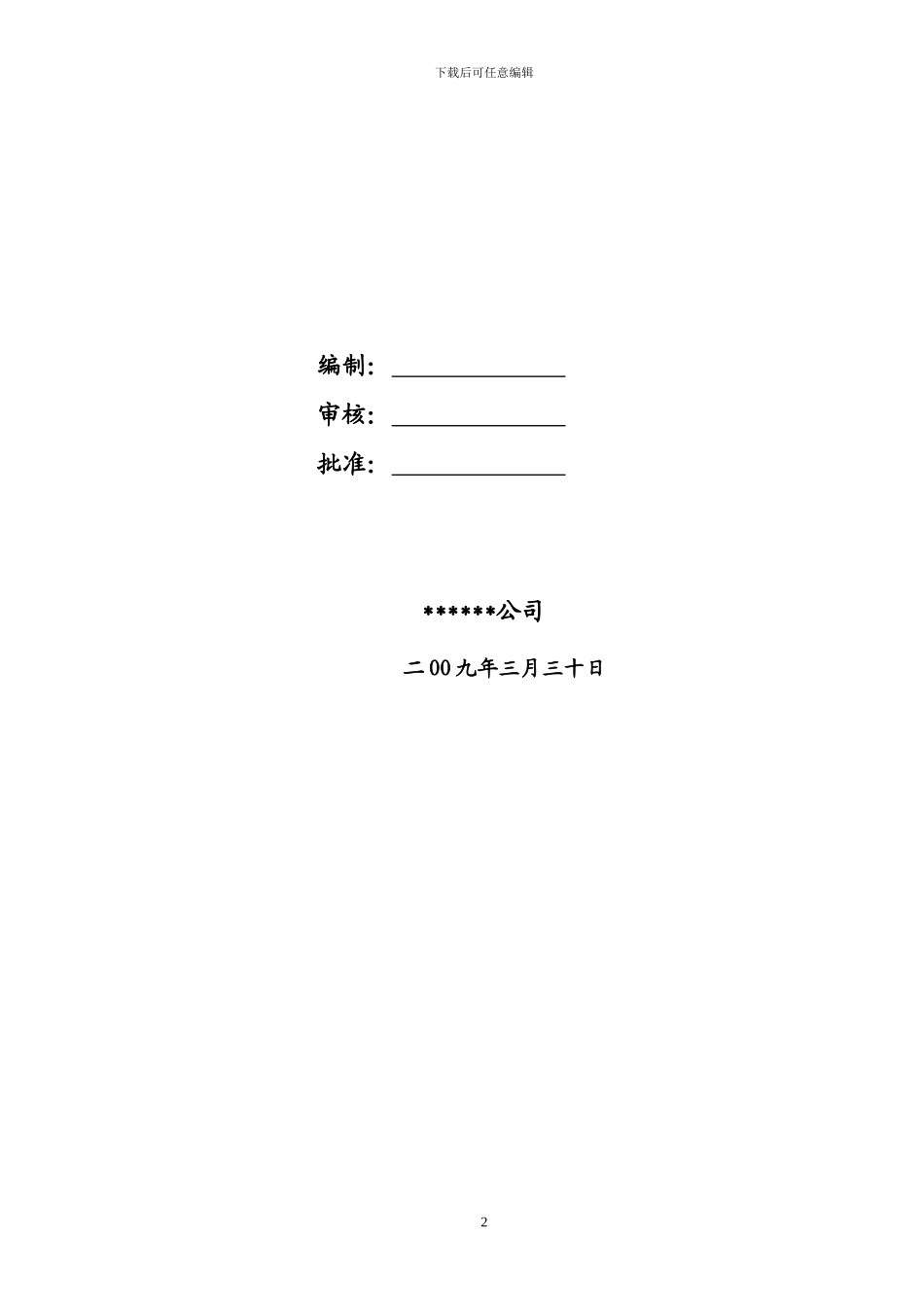

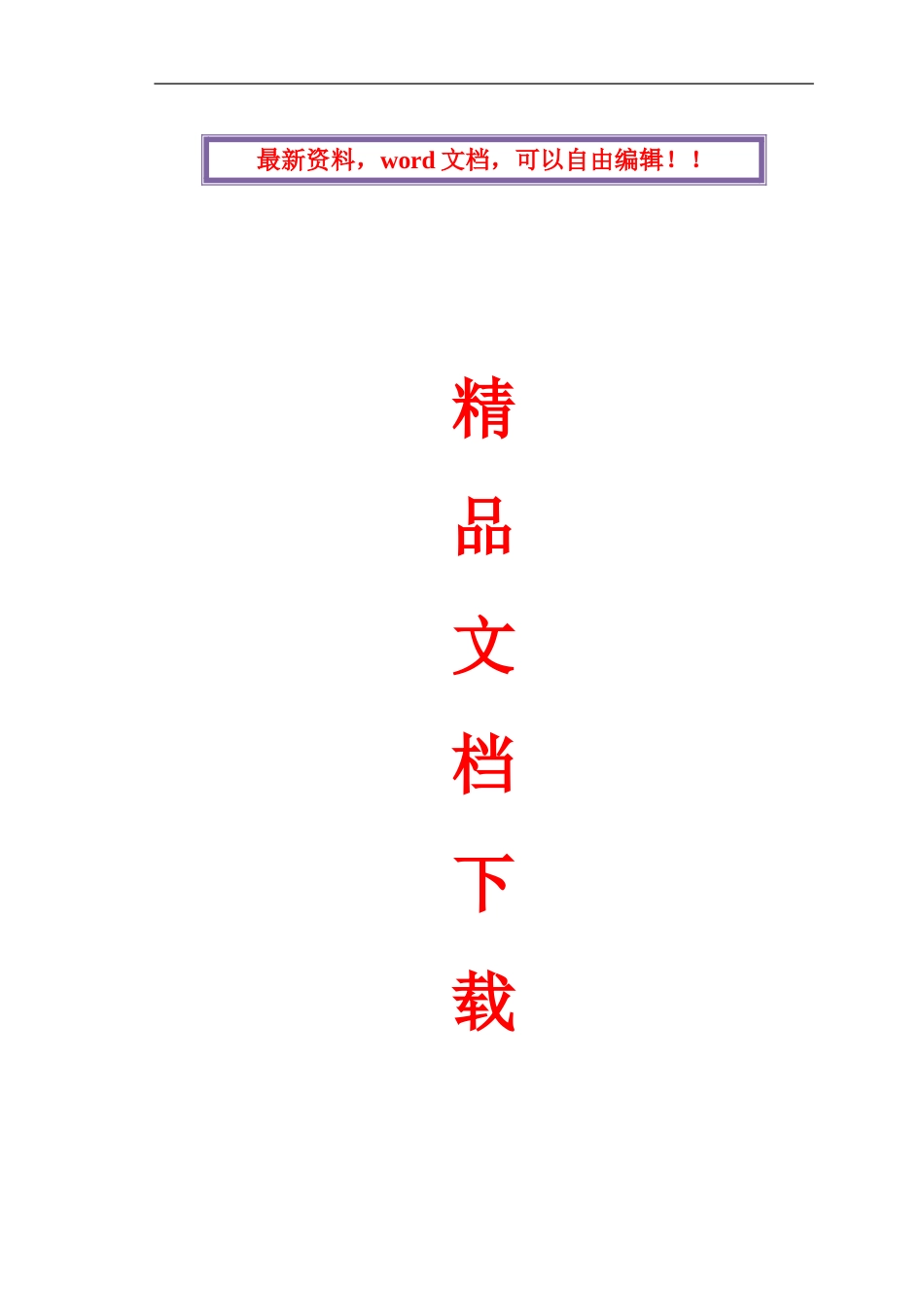

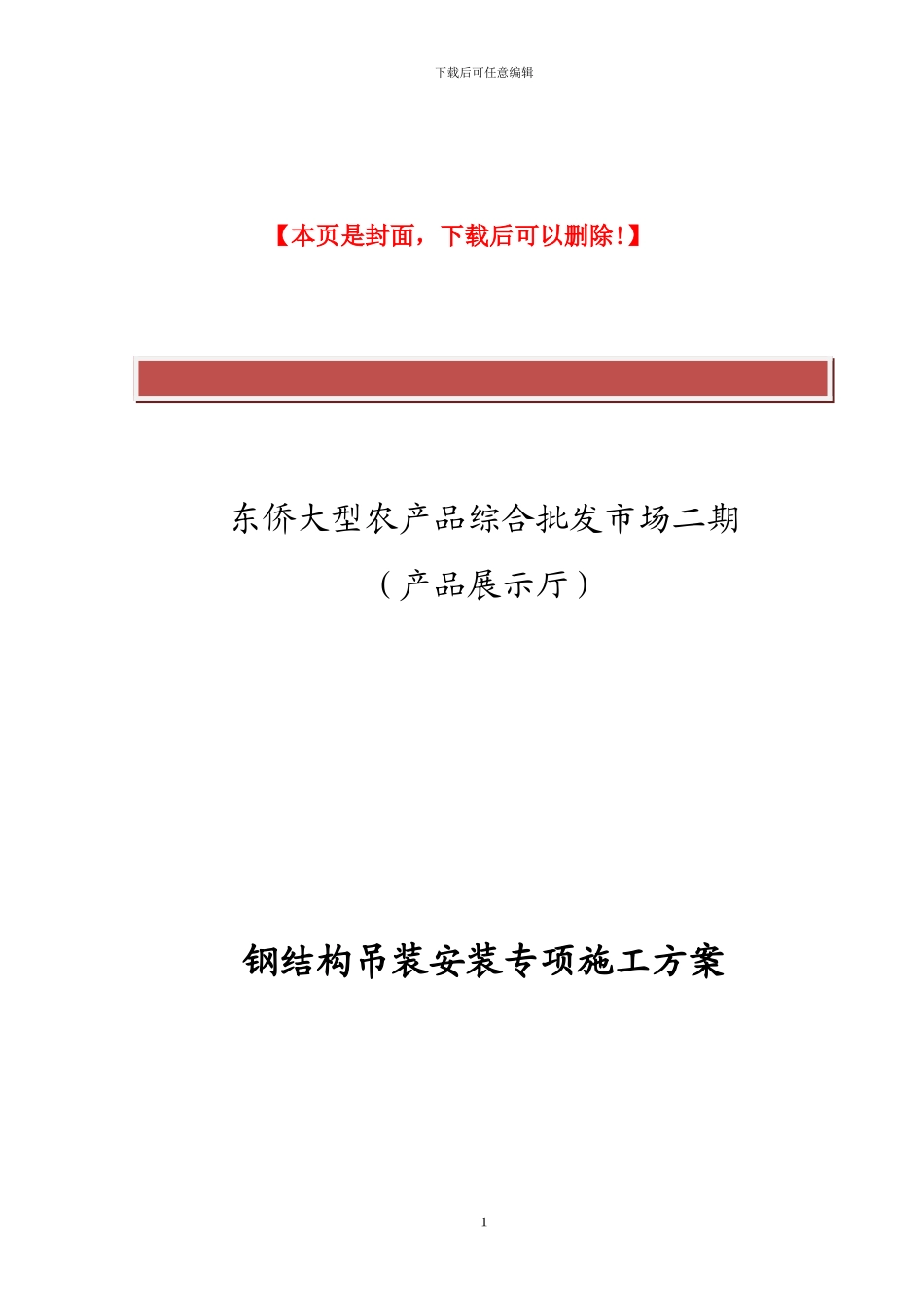

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】东侨大型农产品综合批发市场二期（产品展示厅） 钢结构吊装安装专项施工方案 1下载后可任意编辑编制： 审核： 批准： ******公司二 OO 九年三月三十日2下载后可任意编辑钢结构吊装安装专项施工方案 一．工程概况东侨大型农产品综合批发市场二期（产品展示厅）项目包括钢结构屋面、钢结构雨棚和钢结构连廊，均为工艺型钢结构。其中钢结构屋面为大跨度桁架结构，跨度 48M~49M，柱距 9M，桁架宽 2M、高 2.5M。上弦杆采纳 HW200*200*8*12 热轧 H 型钢，下弦杆采纳 HW250*250*9*14 热轧 H型钢，腹杆采纳 HW100*100*6*8 、HW125*125*6.5*9 热轧 H 型钢。施工特点与关键：本工程工期要求短、制作量大、单体构件重、高空安装作业多。该工程的制作过程进度、质量的控制是保证履约的关键。制作过程的关键在于桁架构件的生产工艺合理性、方法的先进性；其次是桁架的分段组对，焊接与防止变形工艺技术的合理程度；安装的关键在于安装过程的测量，合理的安装程序和重要节点的焊接。二、施工测量1、技术依据（1）工程合同技术条款及图纸（2）《工程测量法律规范》（GB50026-93）（3）《钢结构工程施工质量验收法律规范》（GB50205-2001）（4）《建筑变形测量法律规范》（JGJ/T8-97）2、测量作业（1）根据所建立的平面控制网和高程控制网，检查上工序提交的混凝土柱测量资料和锚固件的测量资料。（2）测量资料应包括柱中心线定位及标高测设图、竣工后中心线及标高实测资料和沉降、位移观测资料三部分。上工序移交的柱顶埋件标高允许误差为（+0≥，≥-3mm），柱顶埋件中心线偏差为±5mm，整体水平度小于 3mm。三、 预埋件预埋（1） 施工场地现场放样施工使用工具包含有：经纬仪、水准仪、水平尺、50m 卷尺、5m 卷尺各一把，角尺、垂球、有色笔等。（2）根据土建提供之基准点和基准轴线定出各轴线和标高，用有色笔在该轴模板上标出轴线位置。（3）根据各轴线的距离，在模板上标出与轴线相垂直的定位线。根据土建进度将各预埋件按图纸尺寸要求埋设。（4）本工程檐口钢结构与砼柱连接的预埋件为型钢钢骨形状，重量较重，定位精度要求高，预埋时固定配备 1 台 16 吨吊车作为垂直运输吊具，计划 24 个台班完成檐口钢结构的预埋。（5）预埋件的安装固定：（6） 因本工程预埋件的埋设均在高空作业，施工时根据现场条件搭设脚手...
