钢结构工程项目质量计划VIP专享VIP免费

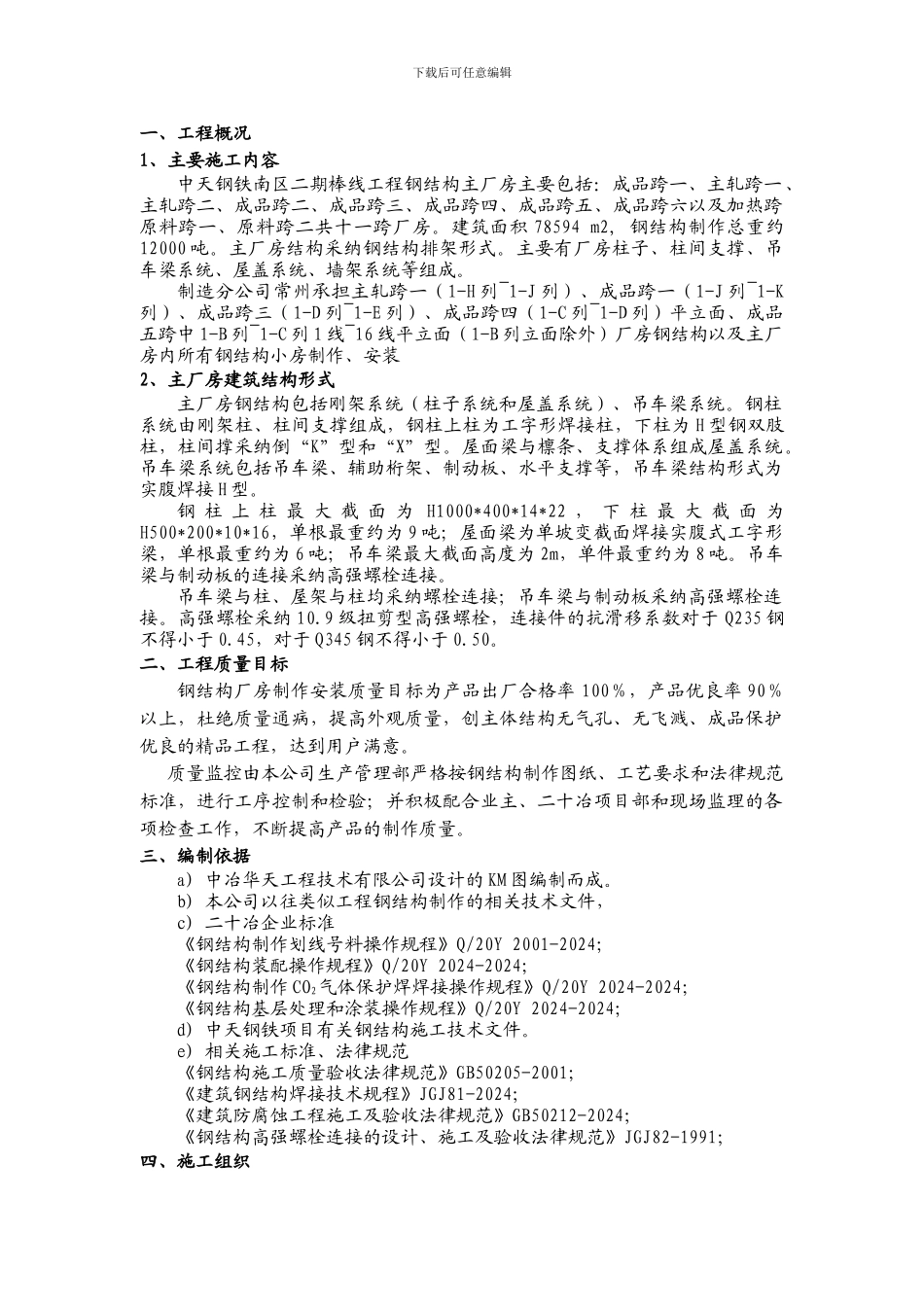

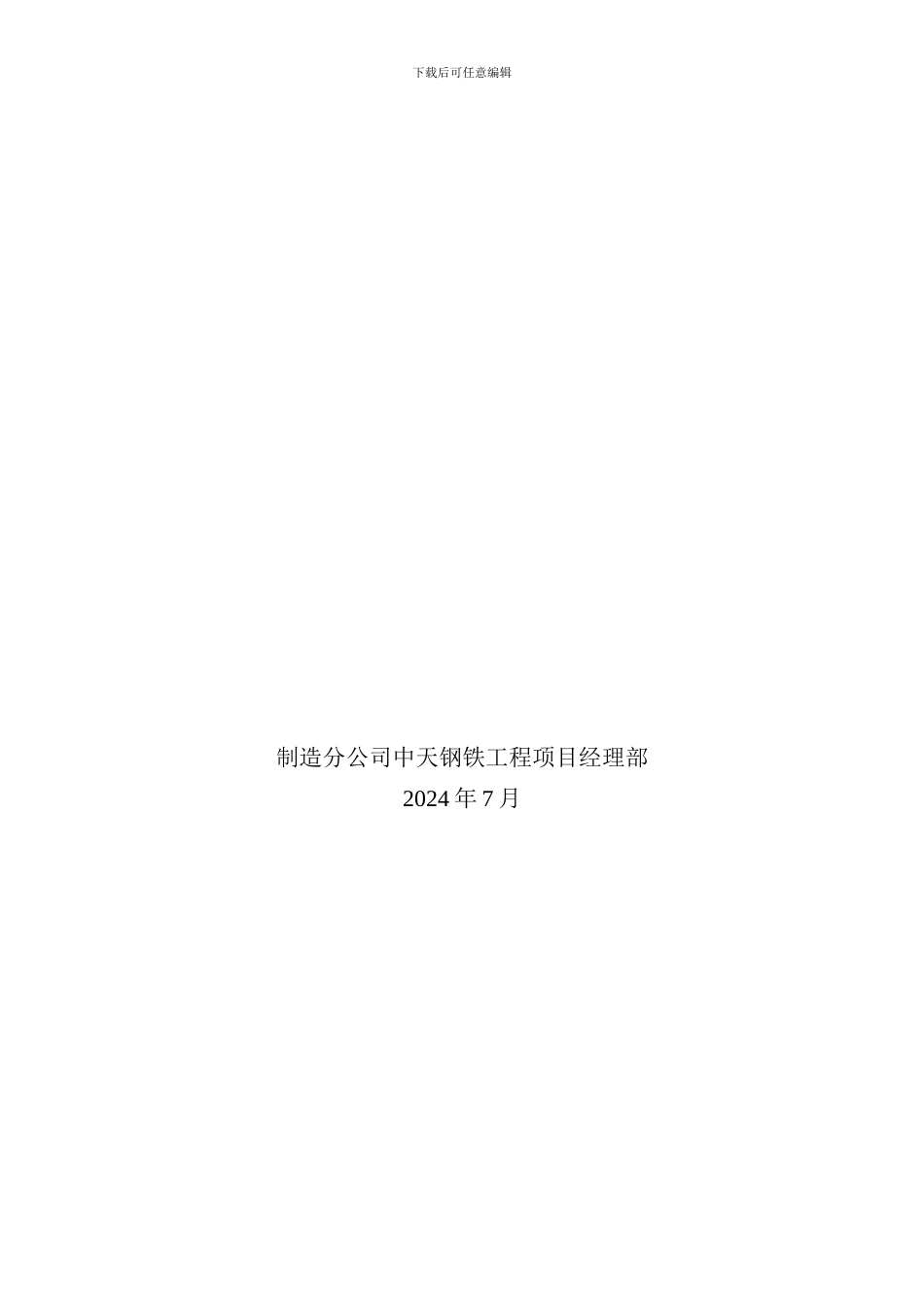

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】常州中天钢铁南区二期棒线工程质量计划下载后可任意编辑制造分公司中天钢铁工程项目经理部2024 年 7 月下载后可任意编辑一、工程概况1、主要施工内容中天钢铁南区二期棒线工程钢结构主厂房主要包括：成品跨一、主轧跨一、主轧跨二、成品跨二、成品跨三、成品跨四、成品跨五、成品跨六以及加热跨原料跨一、原料跨二共十一跨厂房。建筑面积 78594 m2, 钢结构制作总重约12000 吨。主厂房结构采纳钢结构排架形式。主要有厂房柱子、柱间支撑、吊车梁系统、屋盖系统、墙架系统等组成。制造分公司常州承担主轧跨一（1-H 列~1-J 列）、成品跨一（1-J 列~1-K列）、成品跨三（1-D 列~1-E 列）、成品跨四（1-C 列~1-D 列）平立面、成品五跨中 1-B 列~1-C 列 1 线~16 线平立面（1-B 列立面除外）厂房钢结构以及主厂房内所有钢结构小房制作、安装2、主厂房建筑结构形式主厂房钢结构包括刚架系统（柱子系统和屋盖系统）、吊车梁系统。钢柱系统由刚架柱、柱间支撑组成，钢柱上柱为工字形焊接柱，下柱为 H 型钢双肢柱，柱间撑采纳倒“K”型和“X”型。屋面梁与檩条、支撑体系组成屋盖系统。吊车梁系统包括吊车梁、辅助桁架、制动板、水平支撑等，吊车梁结构形式为实腹焊接 H 型。钢 柱 上 柱 最 大 截 面 为 H1000*400*14*22 ， 下 柱 最 大 截 面 为H500*200*10*16，单根最重约为 9 吨；屋面梁为单坡变截面焊接实腹式工字形梁，单根最重约为 6 吨；吊车梁最大截面高度为 2m，单件最重约为 8 吨。吊车梁与制动板的连接采纳高强螺栓连接。吊车梁与柱、屋架与柱均采纳螺栓连接；吊车梁与制动板采纳高强螺栓连接。高强螺栓采纳 10.9 级扭剪型高强螺栓，连接件的抗滑移系数对于 Q235 钢不得小于 0.45，对于 Q345 钢不得小于 0.50。二、工程质量目标钢结构厂房制作安装质量目标为产品出厂合格率 100％，产品优良率 90％以上，杜绝质量通病，提高外观质量，创主体结构无气孔、无飞溅、成品保护优良的精品工程，达到用户满意。质量监控由本公司生产管理部严格按钢结构制作图纸、工艺要求和法律规范标准，进行工序控制和检验；并积极配合业主、二十冶项目部和现场监理的各项检查工作，不断提高产品的制作质量。三、编制依据a) 中冶华天工程技术有限公司设计的 KM 图编制而成。b)...
