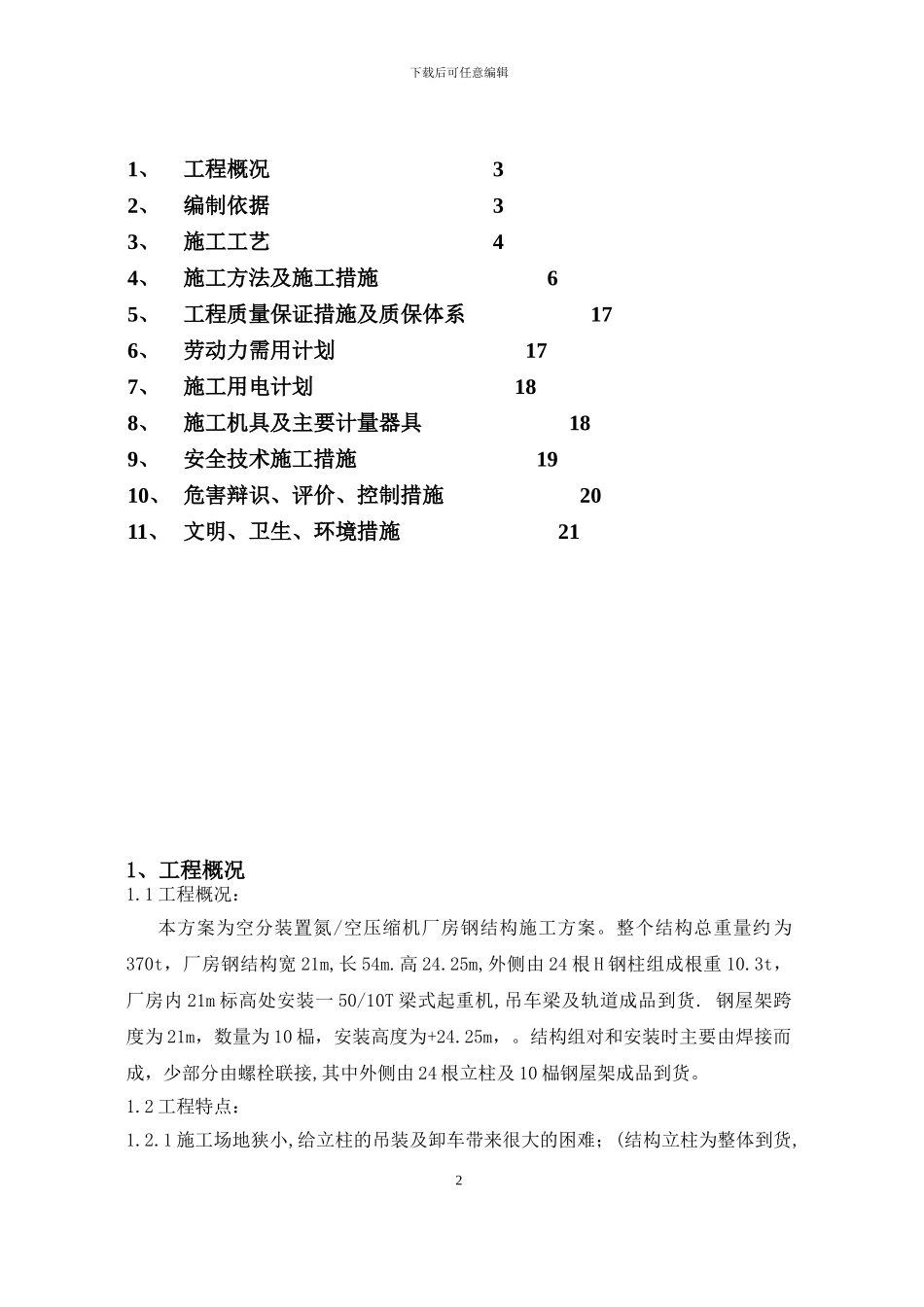

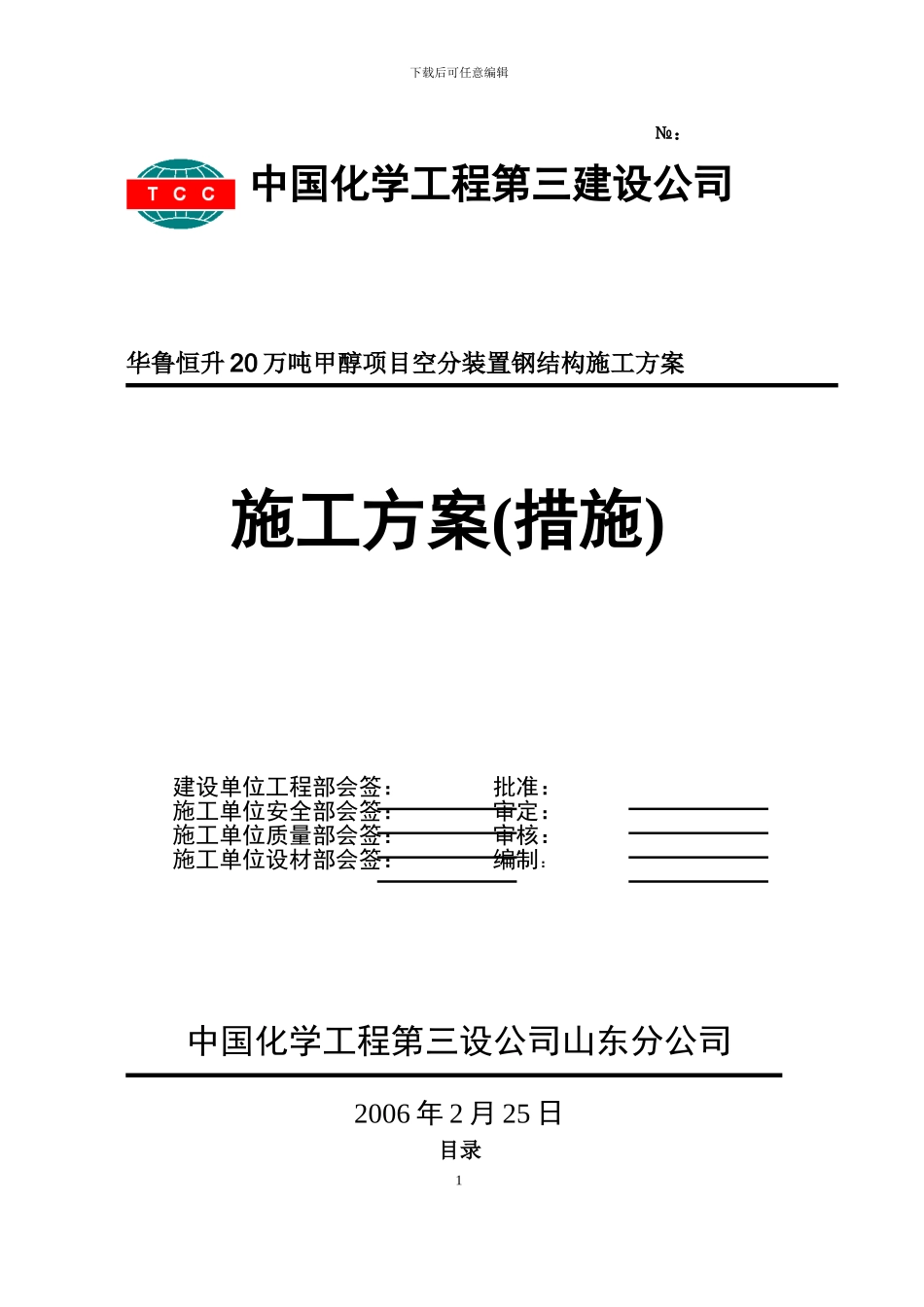

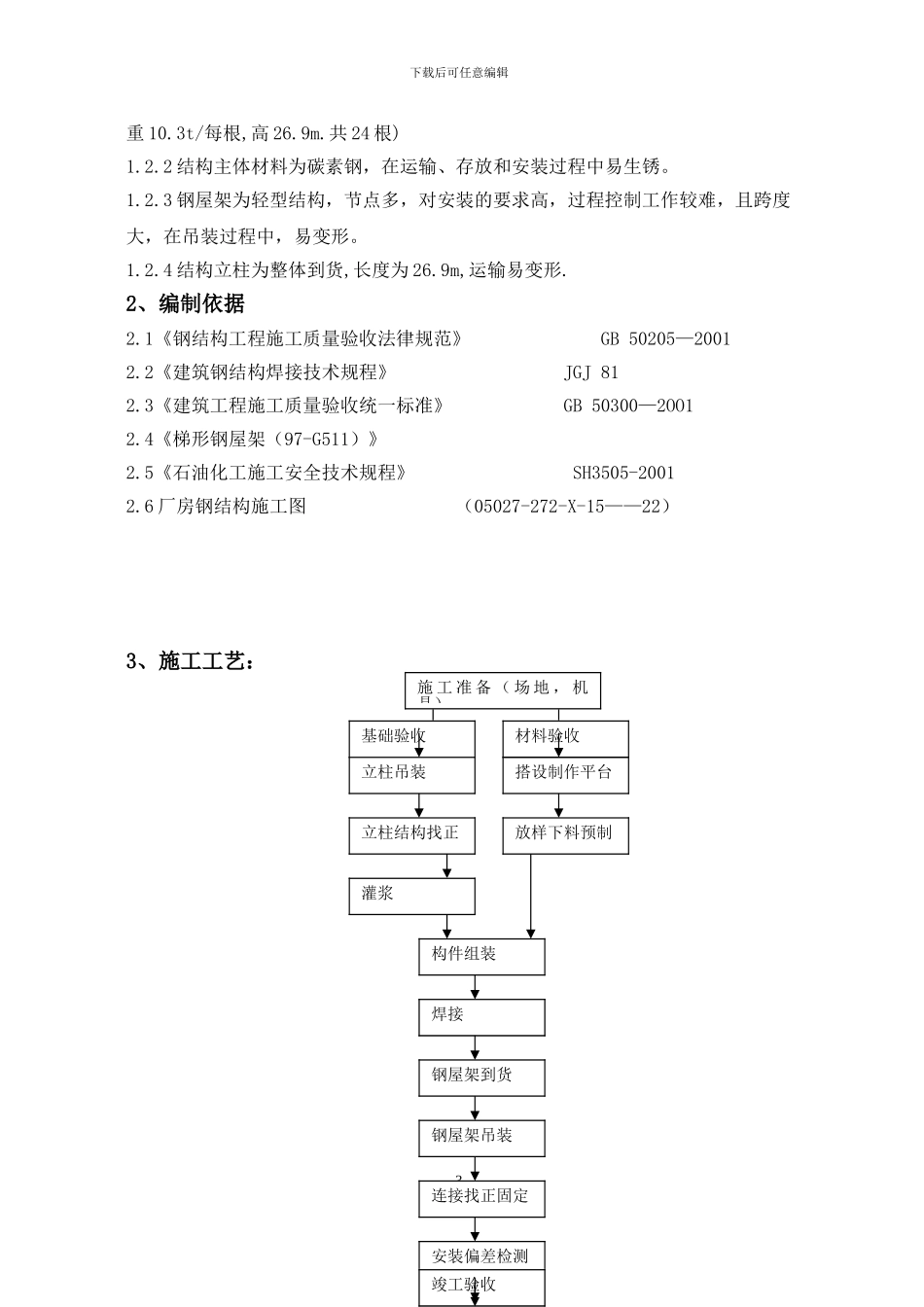

下载后可任意编辑 №：华鲁恒升 20 万吨甲醇项目空分装置钢结构施工方案施工方案(措施) 建设单位工程部会签： 批准：施工单位安全部会签： 审定：施工单位质量部会签： 审核： 施工单位设材部会签： 编制： 中国化学工程第三设公司山东分公司2006 年 2 月 25 日目录1中国化学工程第三建设公司下载后可任意编辑1、工程概况 32、编制依据 33、施工工艺 44、施工方法及施工措施 65、工程质量保证措施及质保体系 176、劳动力需用计划 177、施工用电计划 188、施工机具及主要计量器具 189、安全技术施工措施 1910、 危害辩识、评价、控制措施 2011、 文明、卫生、环境措施 211、工程概况1.1 工程概况： 本方案为空分装置氮/空压缩机厂房钢结构施工方案。整个结构总重量约为370t，厂房钢结构宽 21m,长 54m.高 24.25m,外侧由 24 根 H 钢柱组成根重 10.3t，厂房内 21m 标高处安装一 50/10T 梁式起重机,吊车梁及轨道成品到货. 钢屋架跨度为 21m，数量为 10 榀，安装高度为+24.25m，。结构组对和安装时主要由焊接而成，少部分由螺栓联接,其中外侧由 24 根立柱及 10 榀钢屋架成品到货。1.2 工程特点：1.2.1 施工场地狭小,给立柱的吊装及卸车带来很大的困难；(结构立柱为整体到货,2下载后可任意编辑重 10.3t/每根,高 26.9m.共 24 根)1.2.2 结构主体材料为碳素钢，在运输、存放和安装过程中易生锈。1.2.3 钢屋架为轻型结构，节点多，对安装的要求高，过程控制工作较难，且跨度大，在吊装过程中，易变形。1.2.4 结构立柱为整体到货,长度为 26.9m,运输易变形.2、编制依据2.1《钢结构工程施工质量验收法律规范》 GB 50205—20012.2《建筑钢结构焊接技术规程》 JGJ 812.3《建筑工程施工质量验收统一标准》 GB 50300—2OO12.4《梯形钢屋架（97-G511）》2.5《石油化工施工安全技术规程》 SH3505-20012.6 厂房钢结构施工图 （05027-272-X-15——22）3、施工工艺： 3搭设制作平台施 工 准 备 （ 场 地 ， 机具）基础验收材料验收放样下料预制构件组装立柱吊装立柱结构找正焊接焊接钢屋架吊装钢屋架到货安装偏差检测结构防腐竣工验收连接找正固定灌浆下载后可任意编辑4.1 基础检查验收厂房钢结构安装前，应对土建基础进行严格的检查验收工作，并及时办理中间交接验收记录。4.1.1.垫铁设置 钢结构吊装前,应在基础上放置好垫铁,并将各垫铁初找完毕.垫铁应设置在靠近地脚螺栓的柱脚底板加...
