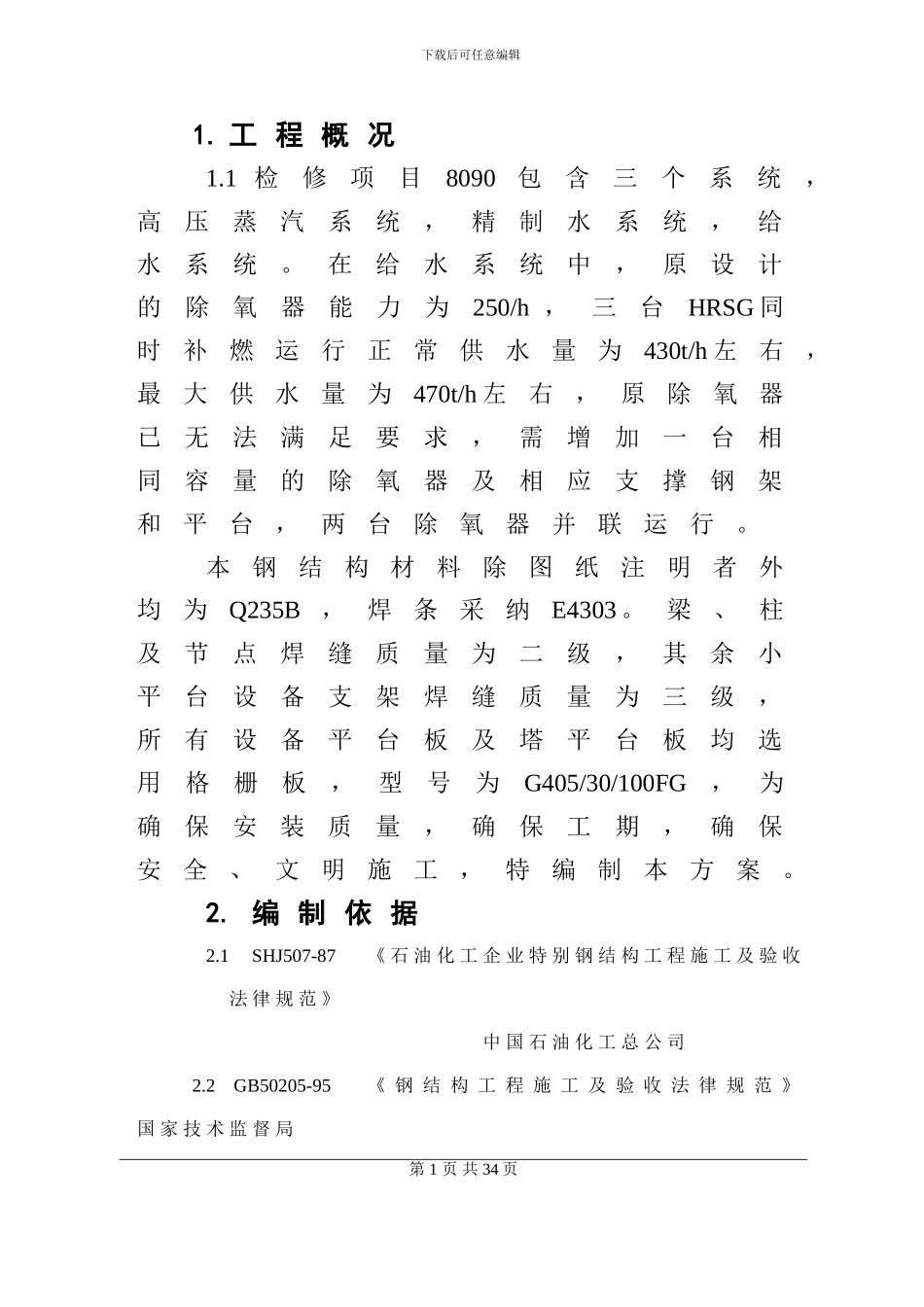

下载后可任意编辑 1. 工 程 概 况1.1 检修项目8090包含三个系统，高压蒸汽系统，精制水系统，给水系统。在给水系统中，原设计的除氧器能力为250/h ，三台HRSG 同时补燃运行正常供水量为430t/h 左右，最大供水量为470t/h 左右，原除氧器已无法满足要求，需增加一台相同容量的除氧器及相应支撑钢架和平台，两台除氧器并联运行。本钢结构材料除图纸注明者外均为Q235B，焊条采纳E4303 。梁、柱及节点焊缝质量为二级，其余小平台设备支架焊缝质量为三级，所有设备平台板及塔平台板均选用格栅板，型号为G405/30/100FG，为确保安装质量，确保工期，确保安全、文明施工，特编制本方案。2. 编 制 依 据2.1SHJ507-87 《 石 油 化 工 企 业 特 别 钢 结 构 工 程 施 工 及 验 收法 律 规 范 》 中 国 石 油 化 工 总 公 司 2.2 GB50205-95 《 钢 结 构 工 程 施 工 及 验 收 法 律 规 范 》 国 家 技 术 监 督 局第 1 页 共 34 页下载后可任意编辑 2.3 GJ81-91 《建筑钢结构焊接规程》 建 设 部2.4 YB3301-92 《焊接H型钢》 冶 金 工 业 部2.5 10-010-00-0-0-00-015 结 构 设 计 标 准2.6 10-010-00-0-0-00-020 其 它 钢 材 和 金 属 的 制 作2.7 10-010-019 钢 结 构 3. 质 量 控 制 计 划3.1 质量目标3.1.1 一次交验合格率达到100% ；3.1.2 分项工程合格率达到100% ，优良率达到98%；3.1.3 特别工种持证率达到100% ；3.1.4 单位工程质量优良。3.2 质量保证措施3.2.1 施工应严格执行《质量手册》和质量程序文件，实行施工全过程管理。3.2.2建立完善的自检、共检制度，并及时做好检查记录，做到有章可循，有据可查。3.2.3施工前应组织全体人员进第 2 页 共 34 页下载后可任意编辑行技术交底，使全体人员熟悉本工程施工技术要求。3.2.4建立完善的工序交接制度，做到本工序不合格决不转入下一工序施工。3.3 现场质量控制点见表3-1 。现场质量控制点 表 3-1序号阶段控 制 点类别控 制 内 容1准备阶段图纸会审A2施工方案审批A按施工方案审批程序进行审批3焊接工艺评定B评定覆盖范围4焊工资格认证A合格项目及有效日期5基础验收A位 置 、 标 高 、 地 脚 螺 栓 位 置 误差、混凝土强度6预制阶段材料验收B材 料 检 验 、 实 验 ； 材 质 证 件 复核；数量复核；入库标识7材料调直、矫形C...
