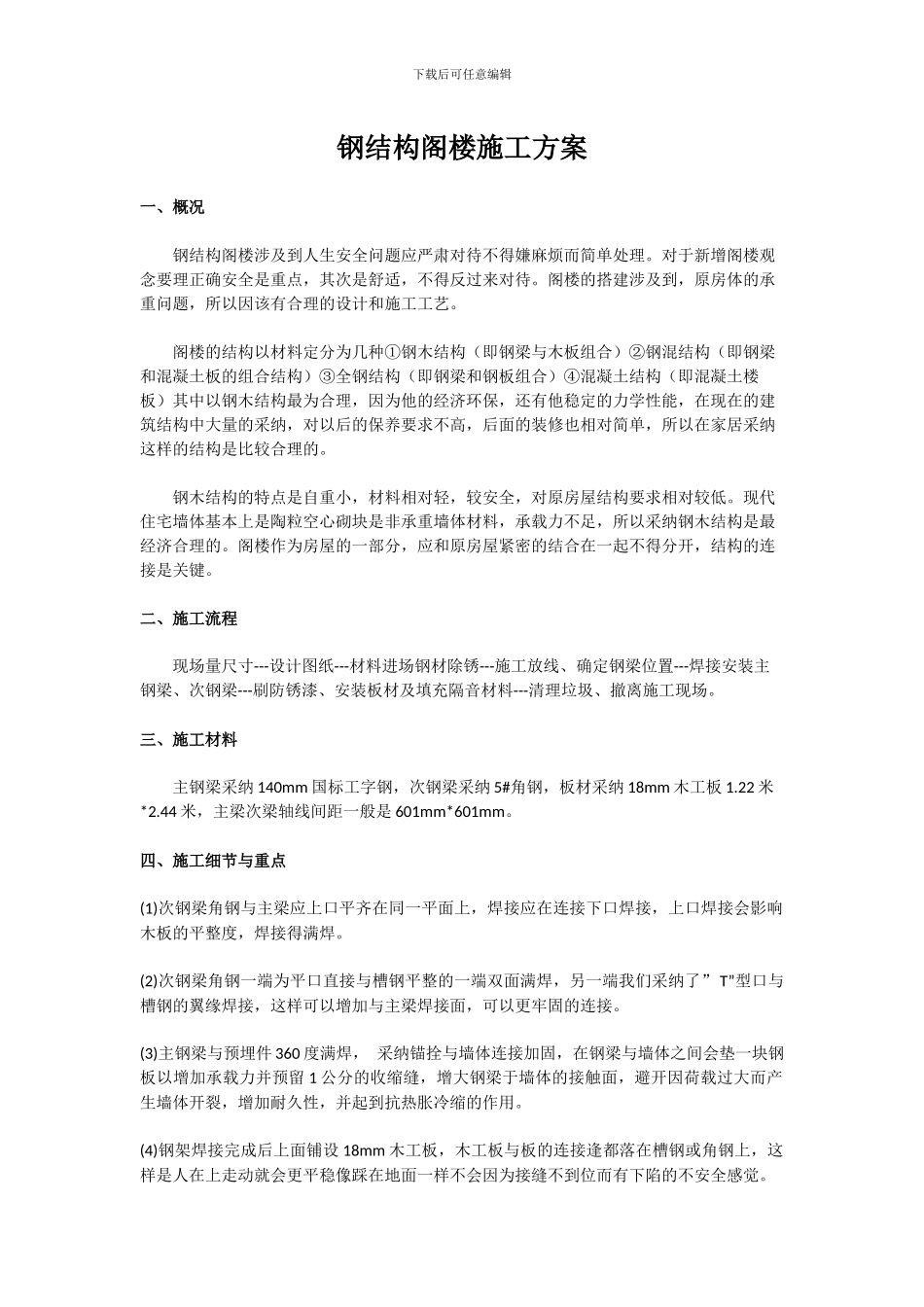

钢结构阁楼施工方案_第1页
1/17
钢结构阁楼施工方案_第2页
2/17
钢结构阁楼施工方案_第3页
3/17
下载后可任意编辑钢结构阁楼施工方案一、概况钢结构阁楼涉及到人生安全问题应严肃对待不得嫌麻烦而简单处理。对于新增阁楼观念要理正确安全是重点,其次是舒适,不得反过来对待。阁楼的搭建涉及到,原房体的承重问题,所以因该有合理的设计和施工工艺。 阁楼的结构以材料定分为几种①钢木结构(即钢梁与木板组合)②钢混结构(即钢梁和混凝土板的组合结构)③全钢结构(即钢梁和钢板组合)④混凝土结构(即混凝土楼板)其中以钢木结构最为合理,因为他的经济环保,还有他稳定的力学性能,在现在的建筑结构中大量的采纳,对以后的保养要求不高,后面的装修也相对简单,所以在家居采纳这样的结构是比较合理的。钢木结构的特点是自重小,材料相对轻,较安全,对原房屋结构要求相对较低。现代住宅墙体基本上是陶粒空心砌块是非承重墙体材料,承载力不足,所以采纳钢木结构是最经济合理的。阁楼作为房屋的一部分,应和原房屋紧密的结合在一起不得分开,结构的连接是关键。二、施工流程现场量尺寸---设计图纸---材料进场钢材除锈---施工放线、确定钢梁位置---焊接安装主钢梁、次钢梁---刷防锈漆、安装板材及填充隔音材料---清理垃圾、撤离施工现场。三、施工材料主钢梁采纳 140mm 国标工字钢,次钢梁采纳 5#角钢,板材采纳 18mm 木工板 1.22 米*2.44 米,主梁次梁轴线间距一般是 601mm*601mm。四、施工细节与重点(1)次钢梁角钢与主梁应上口平齐在同一平面上,焊接应在连接下口焊接,上口焊接会影响木板的平整度,焊接得满焊。(2)次钢梁角钢一端为平口直接与槽钢平整的一端双面满焊,另一端我们采纳了” T”型口与槽钢的翼缘焊接,这样可以增加与主梁焊接面,可以更牢固的连接。(3)主钢梁与预埋件 360 度满焊, 采纳锚拴与墙体连接加固,在钢梁与墙体之间会垫一块钢板以增加承载力并预留 1 公分的收缩缝,增大钢梁于墙体的接触面,避开因荷载过大而产生墙体开裂,增加耐久性,并起到抗热胀冷缩的作用。(4)钢架焊接完成后上面铺设 18mm 木工板,木工板与板的连接逢都落在槽钢或角钢上,这样是人在上走动就会更平稳像踩在地面一样不会因为接缝不到位而有下陷的不安全感觉。下载后可任意编辑(5)在板材与钢材用强攻螺丝钉连接是其螺帽部位突出木板会造成装修麻烦铺设地毯或地板就有突出,我们在打每一颗钉子时都会在板上先打沉头孔可以使螺帽嵌入板内不会突出板面而造成不适。四、设计说明(1)本结构设计是根据轻钢结构设计,并符合国家轻钢结...
