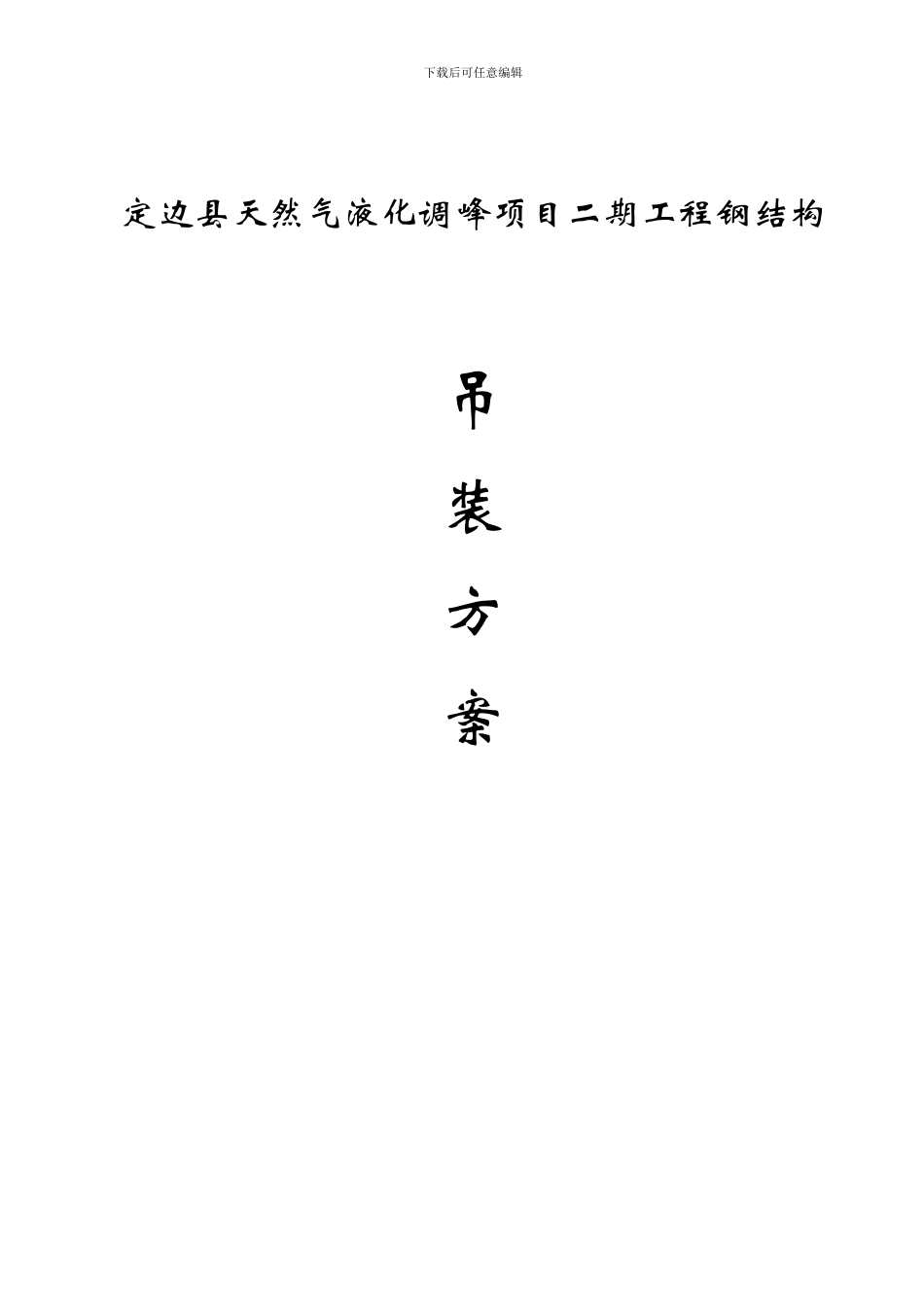

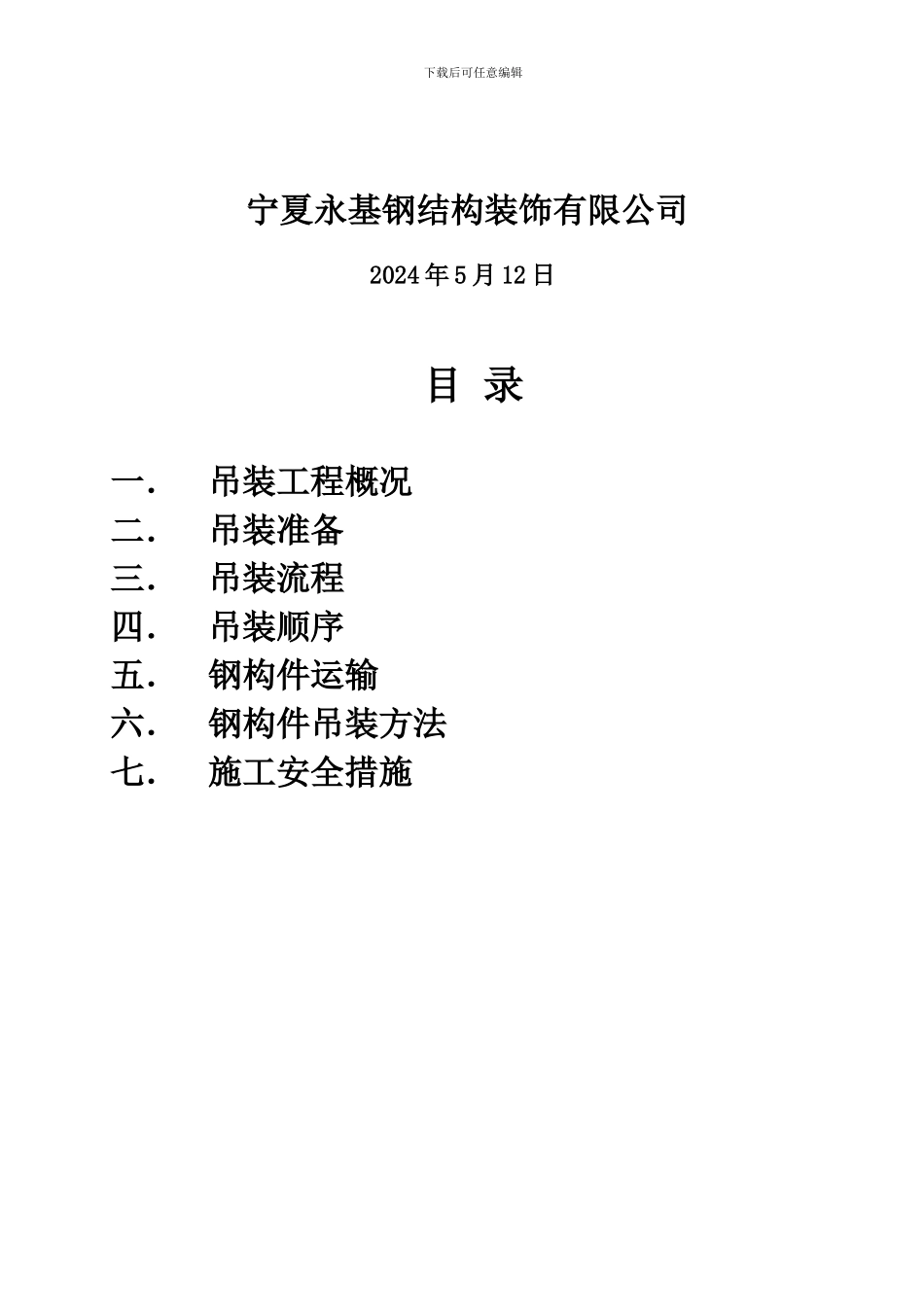

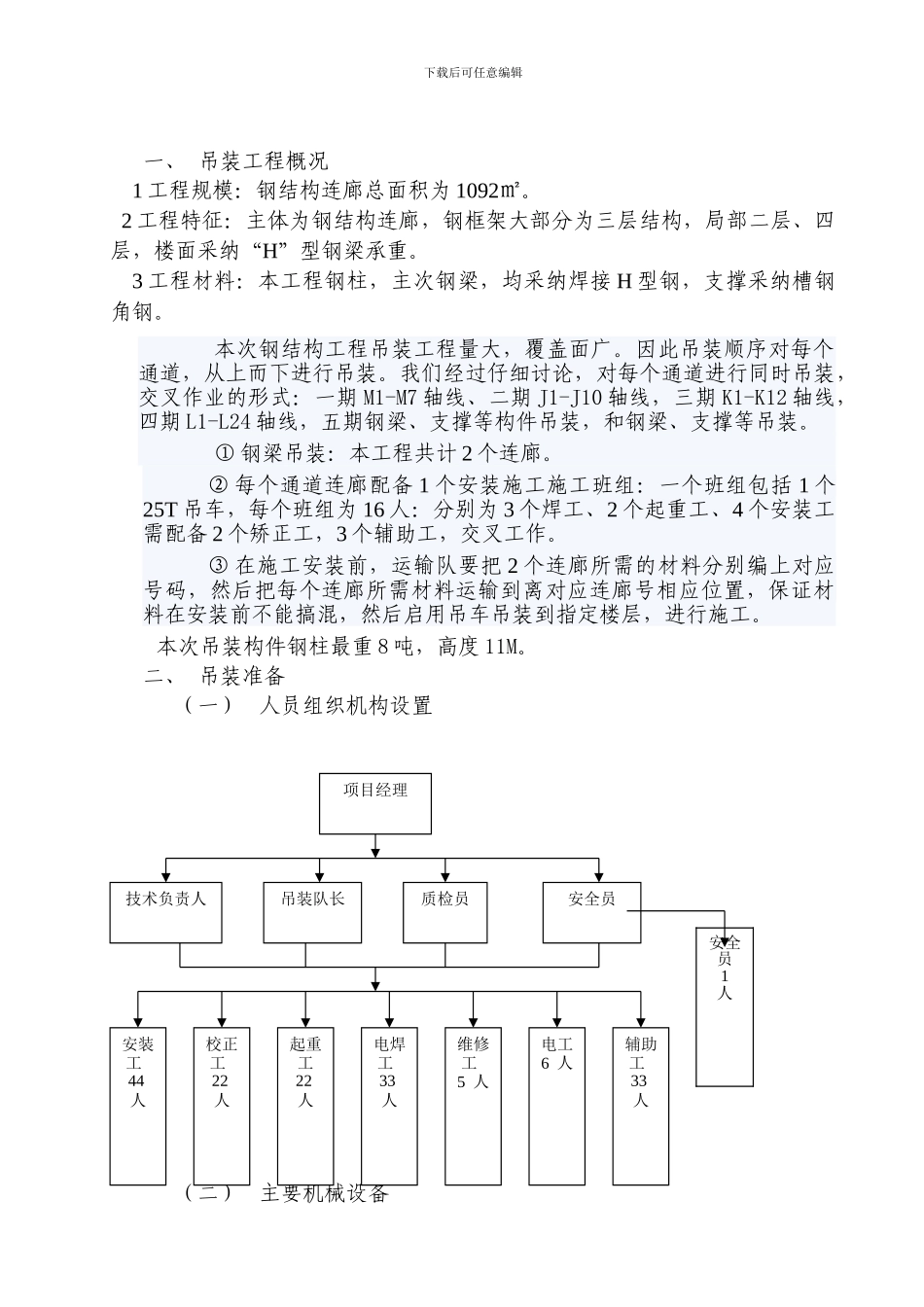

下载后可任意编辑定边县天然气液化调峰项目二期工程钢结构吊装方案下载后可任意编辑宁夏永基钢结构装饰有限公司2024 年 5 月 12 日目 录一．吊装工程概况二．吊装准备三．吊装流程四．吊装顺序五．钢构件运输六．钢构件吊装方法七．施工安全措施下载后可任意编辑一、 吊装工程概况1 工程规模：钢结构连廊总面积为 1092㎡。 2 工程特征：主体为钢结构连廊，钢框架大部分为三层结构，局部二层、四层，楼面采纳“H”型钢梁承重。3 工程材料：本工程钢柱，主次钢梁，均采纳焊接 H 型钢，支撑采纳槽钢角钢。本次钢结构工程吊装工程量大，覆盖面广。因此吊装顺序对每个通道，从上而下进行吊装。我们经过仔细讨论，对每个通道进行同时吊装，交叉作业的形式：一期 M1-M7 轴线、二期 J1-J10 轴线，三期 K1-K12 轴线，四期 L1-L24 轴线，五期钢梁、支撑等构件吊装，和钢梁、支撑等吊装。① 钢梁吊装：本工程共计 2 个连廊。② 每个通道连廊配备 1 个安装施工施工班组：一个班组包括 1 个25T 吊车，每个班组为 16 人：分别为 3 个焊工、2 个起重工、4 个安装工需配备 2 个矫正工，3 个辅助工，交叉工作。③ 在施工安装前，运输队要把 2 个连廊所需的材料分别编上对应号码，然后把每个连廊所需材料运输到离对应连廊号相应位置，保证材料在安装前不能搞混，然后启用吊车吊装到指定楼层，进行施工。本次吊装构件钢柱最重 8 吨，高度 11M。二、 吊装准备（一）人员组织机构设置 （二）主要机械设备 项目经理技术负责人吊装队长质检员安全员安装工 44人起重工 22人电焊工 33 人校正工 22人电工 6 人辅助工 33 人维修工 5 人安全员1人下载后可任意编辑汽车吊25T台1平板车40T台4电焊机500A台3气割工具套2捆绑钢丝绳φ32米300拦风绳φ16米500卡环25T个50手拉葫芦5T个2手拉葫芦3T个2手拉葫芦2T个2锲铁个120橇棍1.5M根8橇棍0.5M根8水平仪DS3台1经纬仪J2台1水平尺400把1（三）现场设工具房 1 间，施工用电、水由甲方指定供应点。1. 运输路线和吊装现场的路基需要填片石和炉渣，请甲方领导项目部协调在进场之前完成，具备运输及吊装的路基条件：1) 共计 2 个连廊，进入每个连廊，保证三通一平，脚手架必须拆除。2) 保证装载机和吊车能够顺利进入。三、吊装流程钢结构吊装总顺序为：先钢柱钢梁吊装固定，随后支撑角钢、槽钢，吊机边退边吊装。保证调涨的质量与安全。具体安装流程如下：施工安装流程图...
