钢结构预埋件施工方案VIP免费

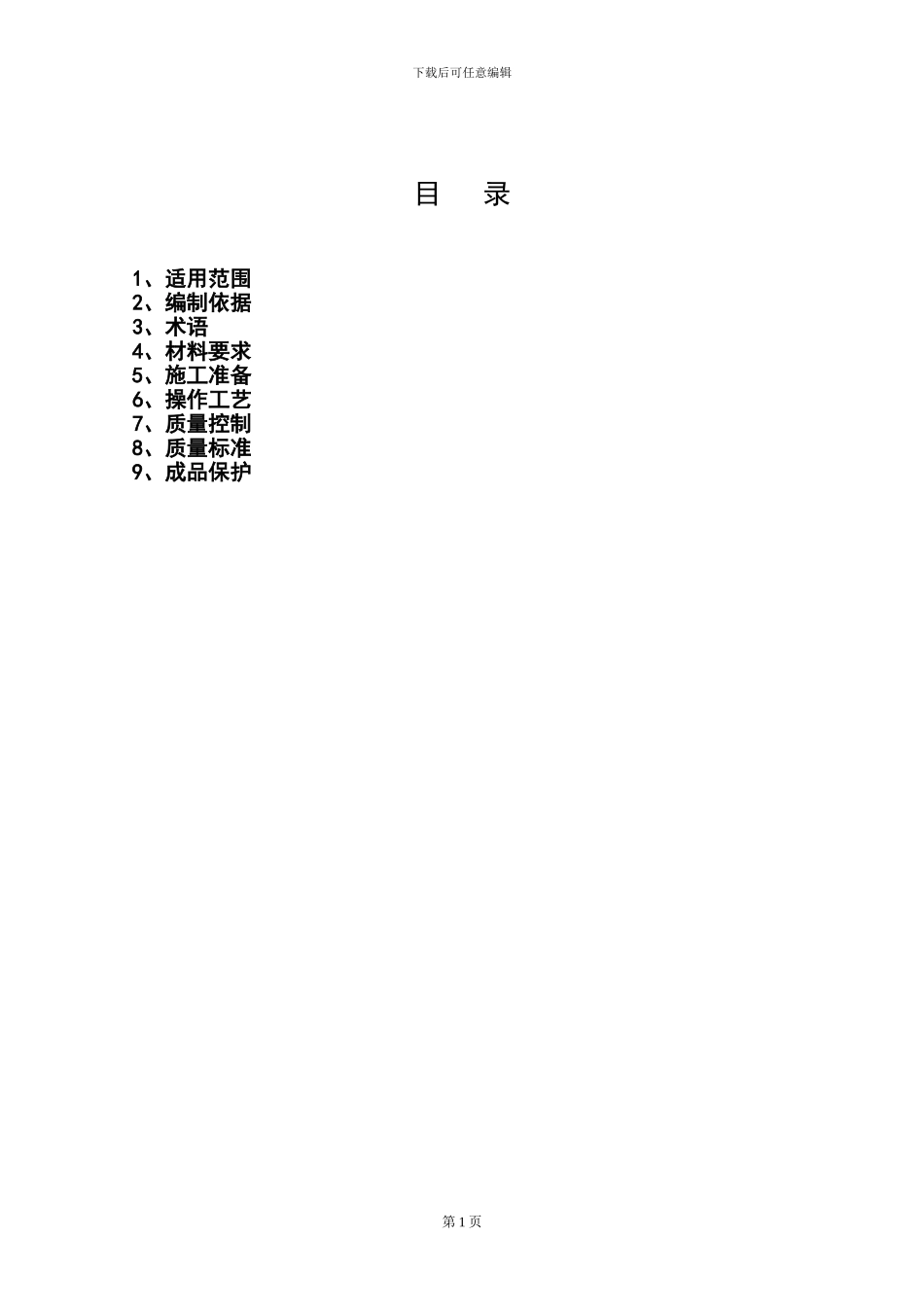

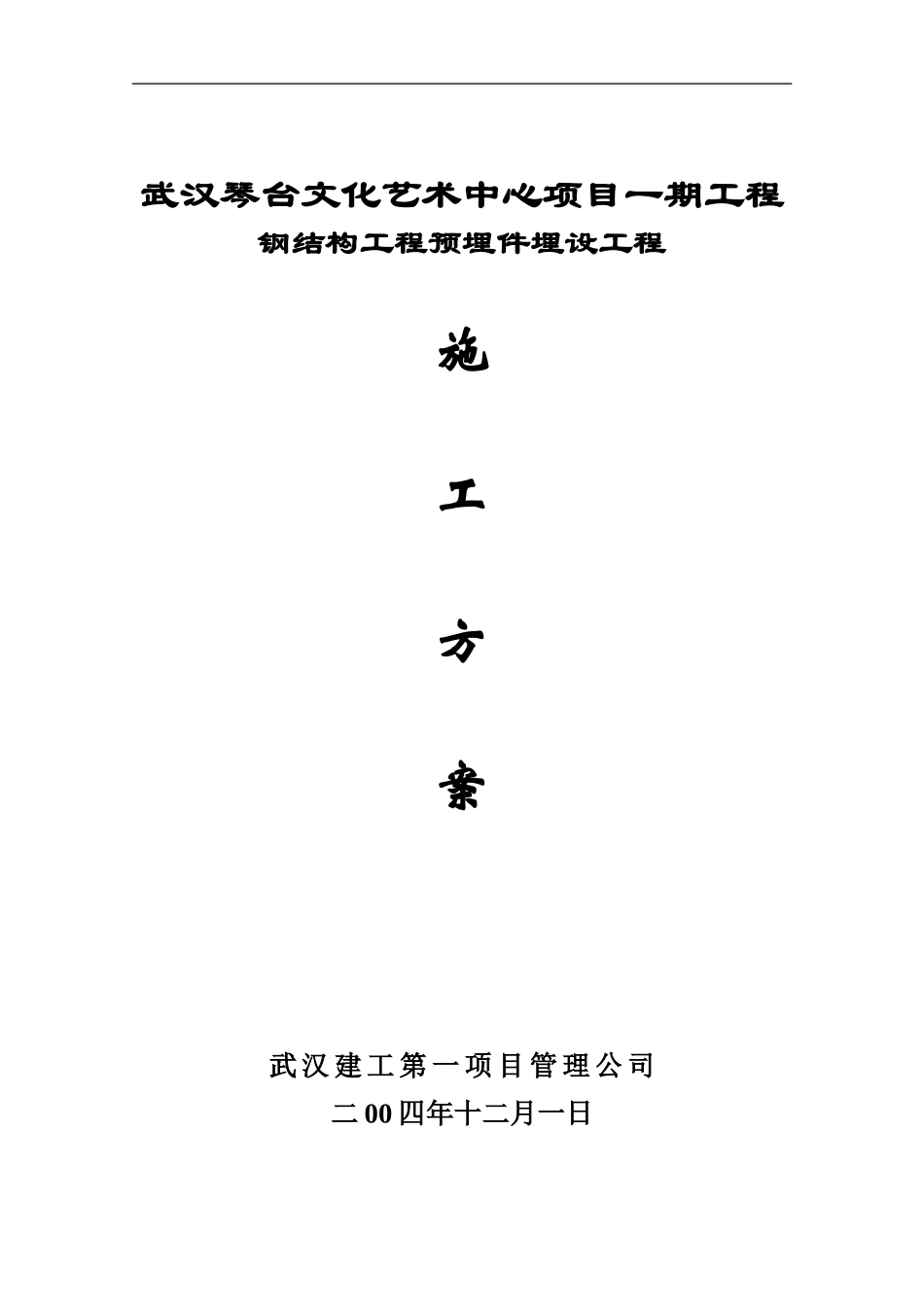

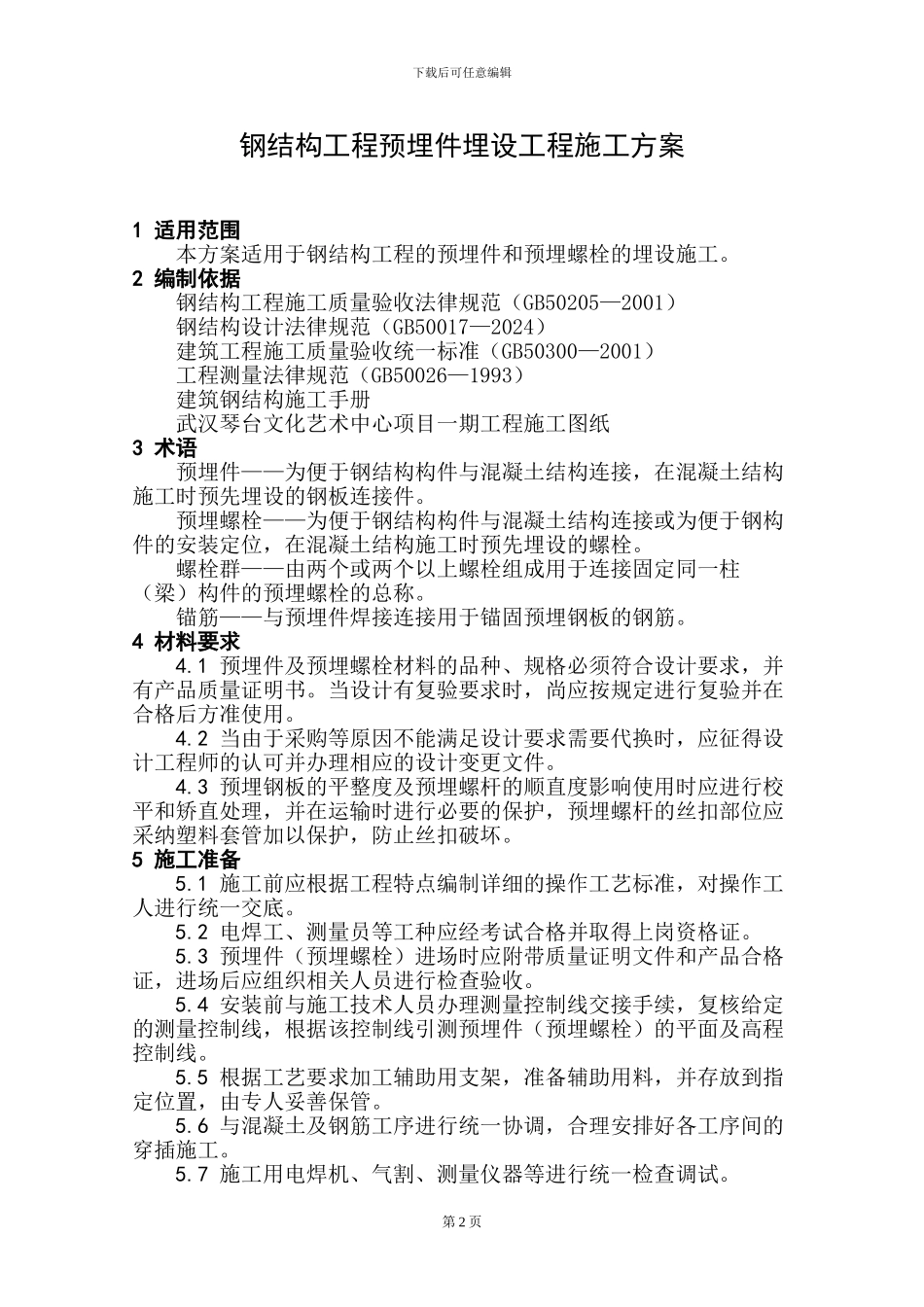

武汉琴台文化艺术中心项目一期工程钢结构工程预埋件埋设工程施工方案武 汉 建 工 第 一 项 目 管 理 公 司二 00 四年十二月一日下载后可任意编辑目 录1、适用范围2、编制依据3、术语4、材料要求5、施工准备6、操作工艺7、质量控制8、质量标准9、成品保护第 1 页下载后可任意编辑钢结构工程预埋件埋设工程施工方案1 适用范围本方案适用于钢结构工程的预埋件和预埋螺栓的埋设施工。2 编制依据钢结构工程施工质量验收法律规范（GB50205—2001）钢结构设计法律规范（GB50017—2024）建筑工程施工质量验收统一标准（GB50300—2001）工程测量法律规范（GB50026—1993）建筑钢结构施工手册武汉琴台文化艺术中心项目一期工程施工图纸3 术语预埋件——为便于钢结构构件与混凝土结构连接，在混凝土结构施工时预先埋设的钢板连接件。预埋螺栓——为便于钢结构构件与混凝土结构连接或为便于钢构件的安装定位，在混凝土结构施工时预先埋设的螺栓。螺栓群——由两个或两个以上螺栓组成用于连接固定同一柱（梁）构件的预埋螺栓的总称。锚筋——与预埋件焊接连接用于锚固预埋钢板的钢筋。4 材料要求4.1 预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并有产品质量证明书。当设计有复验要求时，尚应按规定进行复验并在合格后方准使用。4.2 当由于采购等原因不能满足设计要求需要代换时，应征得设计工程师的认可并办理相应的设计变更文件。4.3 预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校平和矫直处理，并在运输时进行必要的保护，预埋螺杆的丝扣部位应采纳塑料套管加以保护，防止丝扣破坏。5 施工准备5.1 施工前应根据工程特点编制详细的操作工艺标准，对操作工人进行统一交底。5.2 电焊工、测量员等工种应经考试合格并取得上岗资格证。5.3 预埋件（预埋螺栓）进场时应附带质量证明文件和产品合格证，进场后应组织相关人员进行检查验收。5.4 安装前与施工技术人员办理测量控制线交接手续，复核给定的测量控制线，根据该控制线引测预埋件（预埋螺栓）的平面及高程控制线。5.5 根据工艺要求加工辅助用支架，准备辅助用料，并存放到指定位置，由专人妥善保管。5.6 与混凝土及钢筋工序进行统一协调，合理安排好各工序间的穿插施工。5.7 施工用电焊机、气割、测量仪器等进行统一检查调试。第 2 页下载后可任意编辑6 操作工艺6.1 预埋件的测量定位控制线应单独设置，每个埋件的控制线都应从结构控制轴线单独引测，在...
