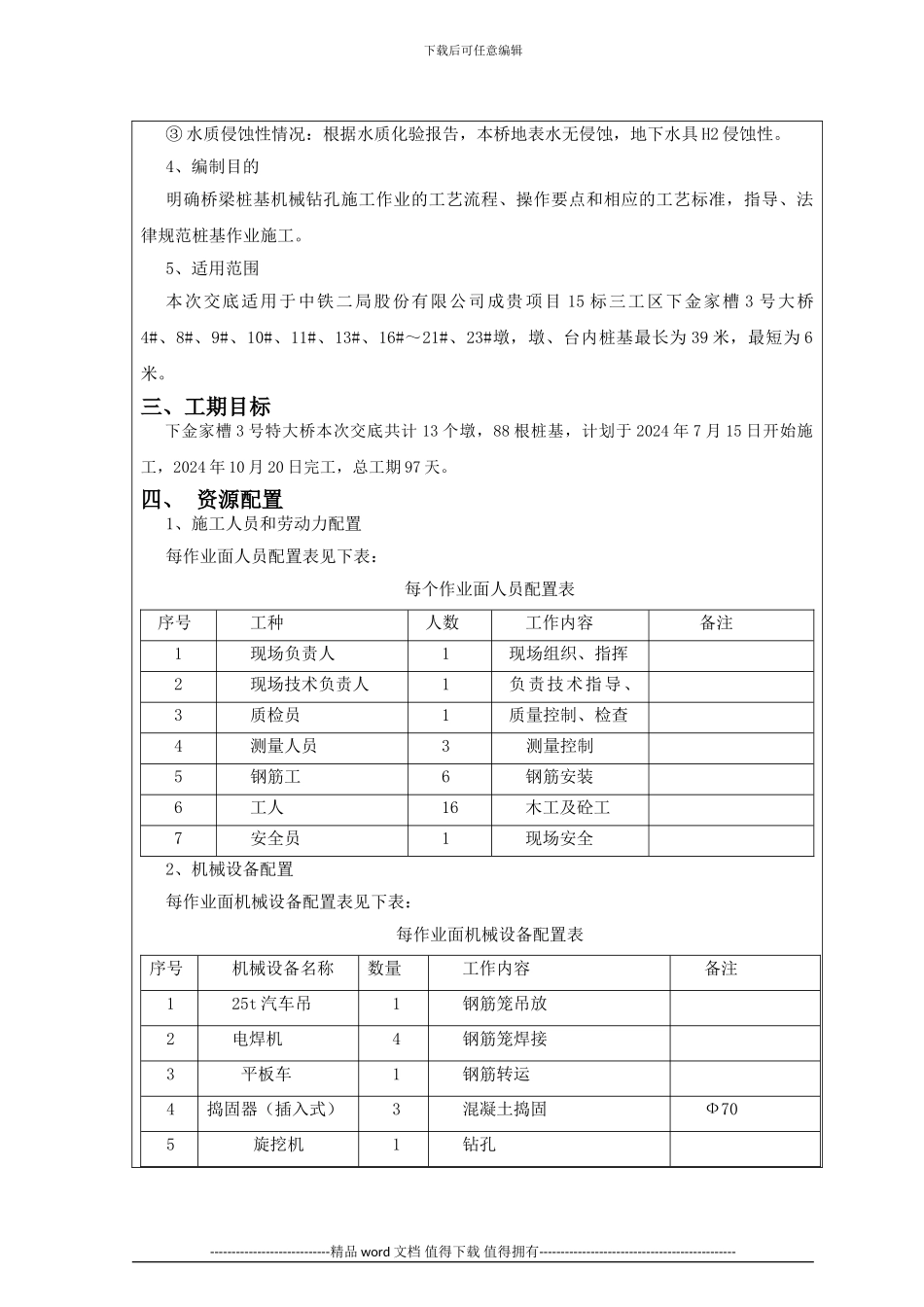

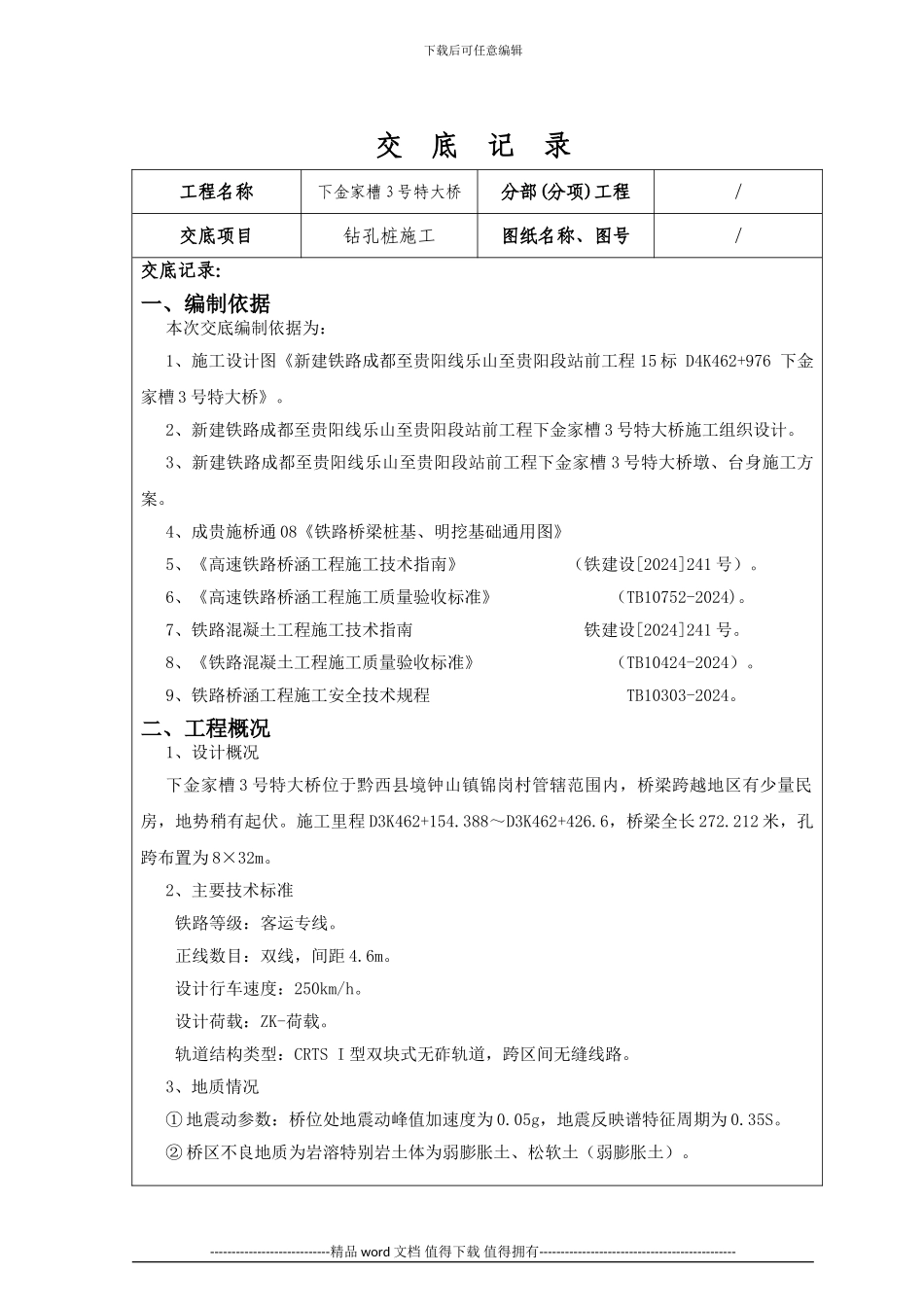

下载后可任意编辑交 底 记 录工程名称下金家槽 3 号特大桥分部(分项)工程/交底项目钻孔桩施工图纸名称、图号/交底记录：一、编制依据本次交底编制依据为：1、施工设计图《新建铁路成都至贵阳线乐山至贵阳段站前工程 15 标 D4K462+976 下金家槽 3 号特大桥》。2、新建铁路成都至贵阳线乐山至贵阳段站前工程下金家槽 3 号特大桥施工组织设计。3、新建铁路成都至贵阳线乐山至贵阳段站前工程下金家槽 3 号特大桥墩、台身施工方案。4、成贵施桥通 08《铁路桥梁桩基、明挖基础通用图》5、《高速铁路桥涵工程施工技术指南》 （铁建设[2024]241 号）。6、《高速铁路桥涵工程施工质量验收标准》 （TB10752-2024)。7、铁路混凝土工程施工技术指南 铁建设[2024]241 号。8、《铁路混凝土工程施工质量验收标准》 （TB10424-2024）。9、铁路桥涵工程施工安全技术规程 TB10303-2024。二、工程概况1、设计概况下金家槽 3 号特大桥位于黔西县境钟山镇锦岗村管辖范围内，桥梁跨越地区有少量民房，地势稍有起伏。施工里程 D3K462+154.388～D3K462+426.6，桥梁全长 272.212 米，孔跨布置为 8×32m。2、主要技术标准铁路等级：客运专线。正线数目：双线，间距 4.6m。设计行车速度：250km/h。设计荷载：ZK-荷载。轨道结构类型：CRTS I 型双块式无砟轨道，跨区间无缝线路。3、地质情况① 地震动参数：桥位处地震动峰值加速度为 0.05g，地震反映谱特征周期为 0.35S。② 桥区不良地质为岩溶特别岩土体为弱膨胀土、松软土（弱膨胀土）。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑③ 水质侵蚀性情况：根据水质化验报告，本桥地表水无侵蚀，地下水具 H2 侵蚀性。4、编制目的明确桥梁桩基机械钻孔施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。5、适用范围本次交底适用于中铁二局股份有限公司成贵项目 15 标三工区下金家槽 3 号大桥4#、8#、9#、10#、11#、13#、16#～21#、23#墩，墩、台内桩基最长为 39 米，最短为 6米。三、工期目标下金家槽 3 号特大桥本次交底共计 13 个墩，88 根桩基，计划于 2024 年 7 月 15 日开始施工，2024 年 10 月 20 日完工，总工期 97 天。四、 资源配置1、施工人员和劳动力配置每作业面人员配置表见下表：每个作业面人员配置表序号工种人数工作内容备注1...
