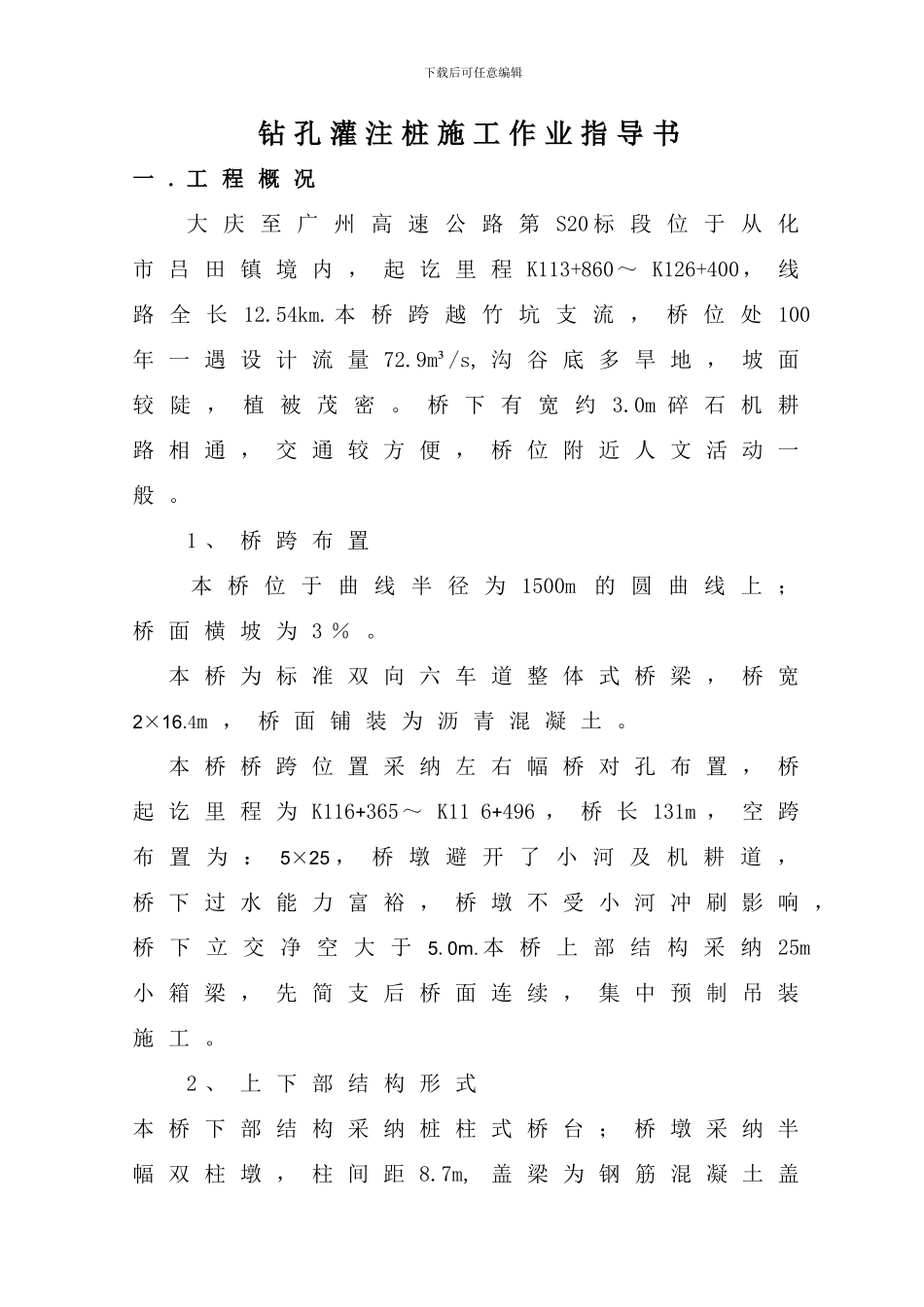

下载后可任意编辑钻 孔 灌 注 桩 施 工 作 业 指 导 书一 . 工 程 概 况大 庆 至 广 州 高 速 公 路 第 S20 标 段 位 于 从 化市 吕 田 镇 境 内 ， 起 讫 里 程 K113+860～ K126+400， 线路 全 长 12.54km. 本 桥 跨 越 竹 坑 支 流 ， 桥 位 处 100年 一 遇 设 计 流 量 72.9m³/s, 沟 谷 底 多 旱 地 ， 坡 面较 陡 ， 植 被 茂 密 。 桥 下 有 宽 约 3.0m 碎 石 机 耕路 相 通 ， 交 通 较 方 便 ， 桥 位 附 近 人 文 活 动 一般 。1 、 桥 跨 布 置 本 桥 位 于 曲 线 半 径 为 1500m的 圆 曲 线 上 ；桥 面 横 坡 为 3 ％ 。 本 桥 为 标 准 双 向 六 车 道 整 体 式 桥 梁 ， 桥 宽2×16.4m ， 桥 面 铺 装 为 沥 青 混 凝 土 。 本 桥 桥 跨 位 置 采 纳 左 右 幅 桥 对 孔 布 置 ， 桥起 讫 里 程 为 K116+365～ K11 6+496 ， 桥 长 131m ， 空 跨布 置 为 ：5×25 ， 桥 墩 避 开 了 小 河 及 机 耕 道 ，桥 下 过 水 能 力 富 裕 ， 桥 墩 不 受 小 河 冲 刷 影 响 ，桥 下 立 交 净 空 大 于5.0m. 本 桥 上 部 结 构 采 纳 25m小 箱 梁 ， 先 简 支 后 桥 面 连 续 ， 集 中 预 制 吊 装施 工 。2 、 上 下 部 结 构 形 式本 桥 下 部 结 构 采 纳 桩 柱 式 桥 台 ； 桥 墩 采 纳 半幅 双 柱 墩 ， 柱 间 距 8.7m,盖 梁 为 钢 筋 混 凝 土 盖下载后可任意编辑梁，桥共有钻孔桩28根; 柱桩尺寸有Φ1.3-Φ1.5m 、 Φ1.4-Φ1.6m 两 种 。二 . 工 程 地 质本 标 段 路 线 横 跨 河 岔 河 谷 布 设 。 主 槽 及河 漫 滩 以 漂 （ 块 ） 石 土 、 卵 石 土 及 砾 石 土 为主 ， 下 伏 基 岩 以 强 风 化 ～ 弱 风 化 千 枚 岩 为 主 。三 . 施 工 机 具1. 钻 机 及 机 具由 于 本 标 段 桩 基 岩 层 岩 性 主 要 为 河 滩 覆盖 层 为 亚 粘 土 及 卵 石 土 ， 河 槽 覆 盖 层 为 漂 卵石 土 ， 其 下 为 强 ~ 弱 风 化 千 枚 岩 ， 因 此 在 钻孔 桩 施 工 中 选...
