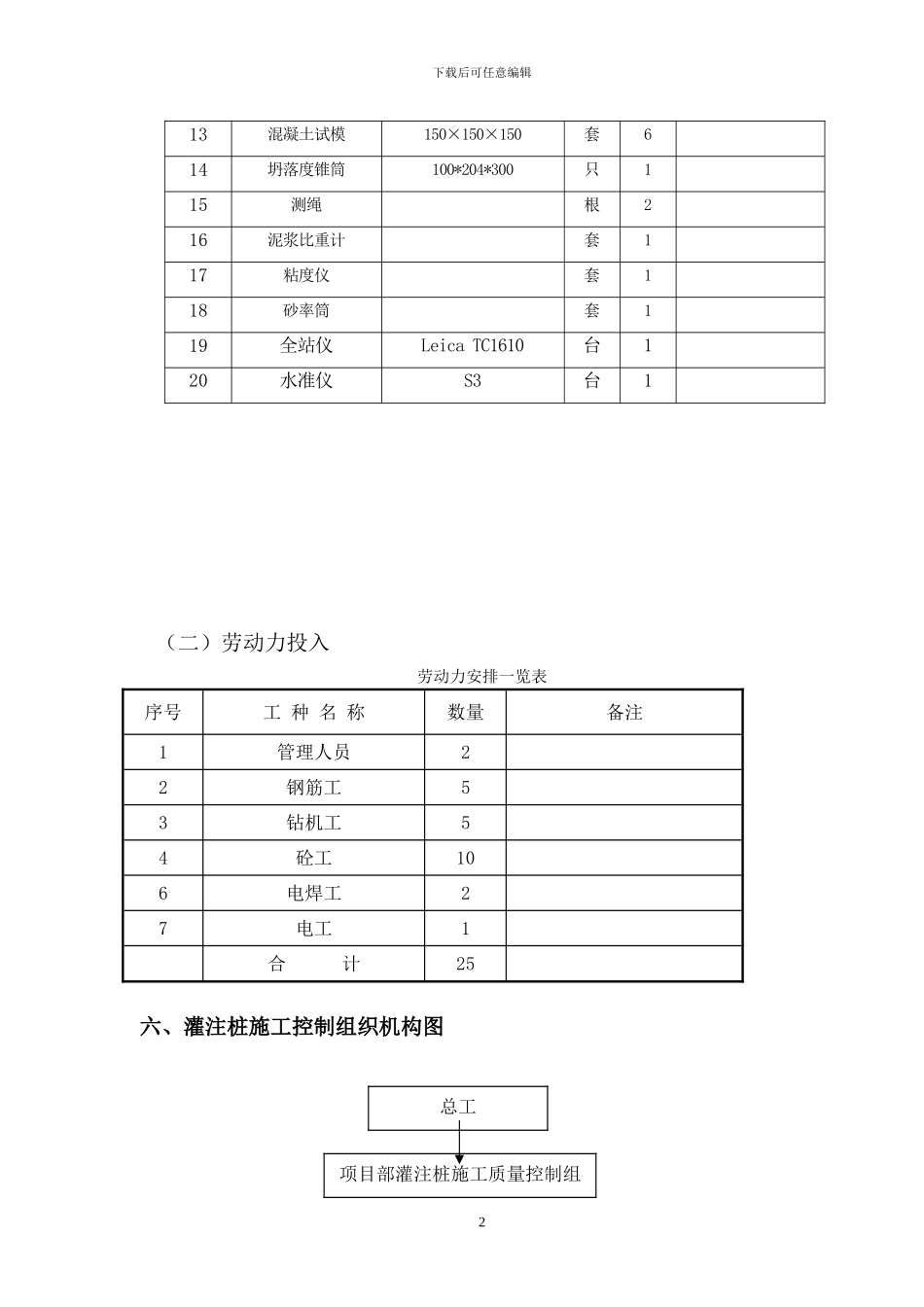

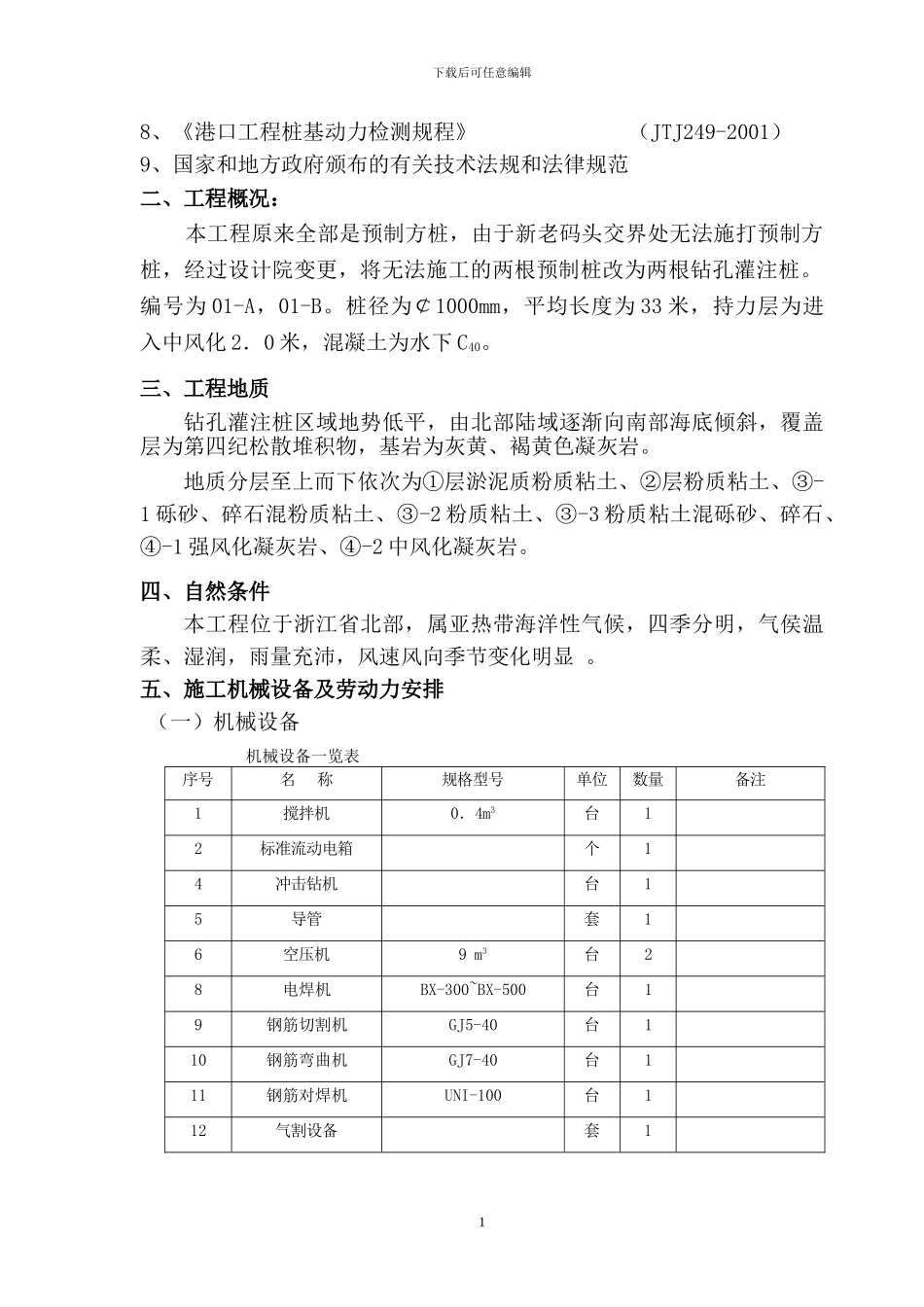

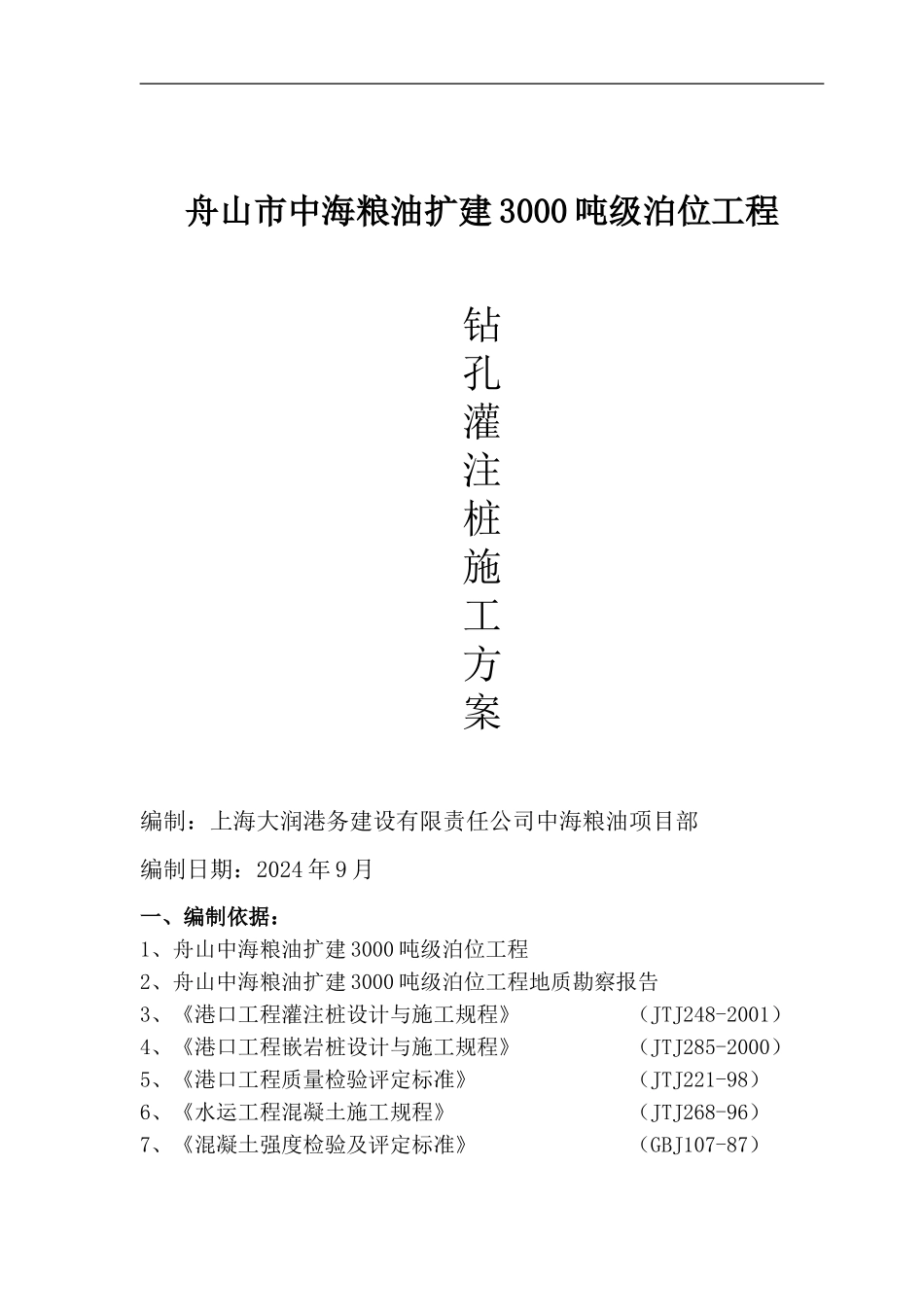

舟山市中海粮油扩建 3000 吨级泊位工程钻孔灌注桩施工方案编制：上海大润港务建设有限责任公司中海粮油项目部编制日期：2024 年 9 月一、编制依据：1、舟山中海粮油扩建 3000 吨级泊位工程2、舟山中海粮油扩建 3000 吨级泊位工程地质勘察报告3、《港口工程灌注桩设计与施工规程》 （JTJ248-2001）4、《港口工程嵌岩桩设计与施工规程》 （JTJ285-2000）5、《港口工程质量检验评定标准》 （JTJ221-98）6、《水运工程混凝土施工规程》 （JTJ268-96）7、《混凝土强度检验及评定标准》 （GBJ107-87）下载后可任意编辑8、《港口工程桩基动力检测规程》 （JTJ249-2001）9、国家和地方政府颁布的有关技术法规和法律规范二、工程概况： 本工程原来全部是预制方桩，由于新老码头交界处无法施打预制方桩，经过设计院变更，将无法施工的两根预制桩改为两根钻孔灌注桩。编号为 01-A，01-B。桩径为￠1000mm，平均长度为 33 米，持力层为进入中风化 2．0 米，混凝土为水下 C40。三、工程地质钻孔灌注桩区域地势低平，由北部陆域逐渐向南部海底倾斜，覆盖层为第四纪松散堆积物，基岩为灰黄、褐黄色凝灰岩。地质分层至上而下依次为①层淤泥质粉质粘土、②层粉质粘土、③-1 砾砂、碎石混粉质粘土、③-2 粉质粘土、③-3 粉质粘土混砾砂、碎石、④-1 强风化凝灰岩、④-2 中风化凝灰岩。四、自然条件本工程位于浙江省北部，属亚热带海洋性气候，四季分明，气侯温柔、湿润，雨量充沛，风速风向季节变化明显 。五、施工机械设备及劳动力安排（一）机械设备 机械设备一览表序号名 称规格型号单位数量备注1搅拌机0．4m3台12标准流动电箱个14冲击钻机台15导管套16空压机9 m3台28电焊机BX-300~BX-500台19钢筋切割机GJ5-40台110钢筋弯曲机GJ7-40台111钢筋对焊机UNI-100台112气割设备套11下载后可任意编辑13混凝土试模150×150×150套614坍落度锥筒100*204*300只115测绳根216泥浆比重计套117粘度仪套118砂率筒套119全站仪Leica TC1610台120水准仪S3台1（二）劳动力投入劳动力安排一览表序号工 种 名 称数量备注1管理人员22钢筋工53钻机工54砼工106电焊工27电工1合 计25六、灌注桩施工控制组织机构图2总工项目部灌注桩施工质量控制组下载后可任意编辑七、施工工艺流程：本工程灌注桩成孔由冲击成孔冲击成孔工艺流程3施工员技术员料库组测量工试验组设备组电焊组桩位放样埋设护筒冲孔机就位桩位复核成孔一次清孔安放钢筋笼安放导管二次清孔平...
